152
한 국 어

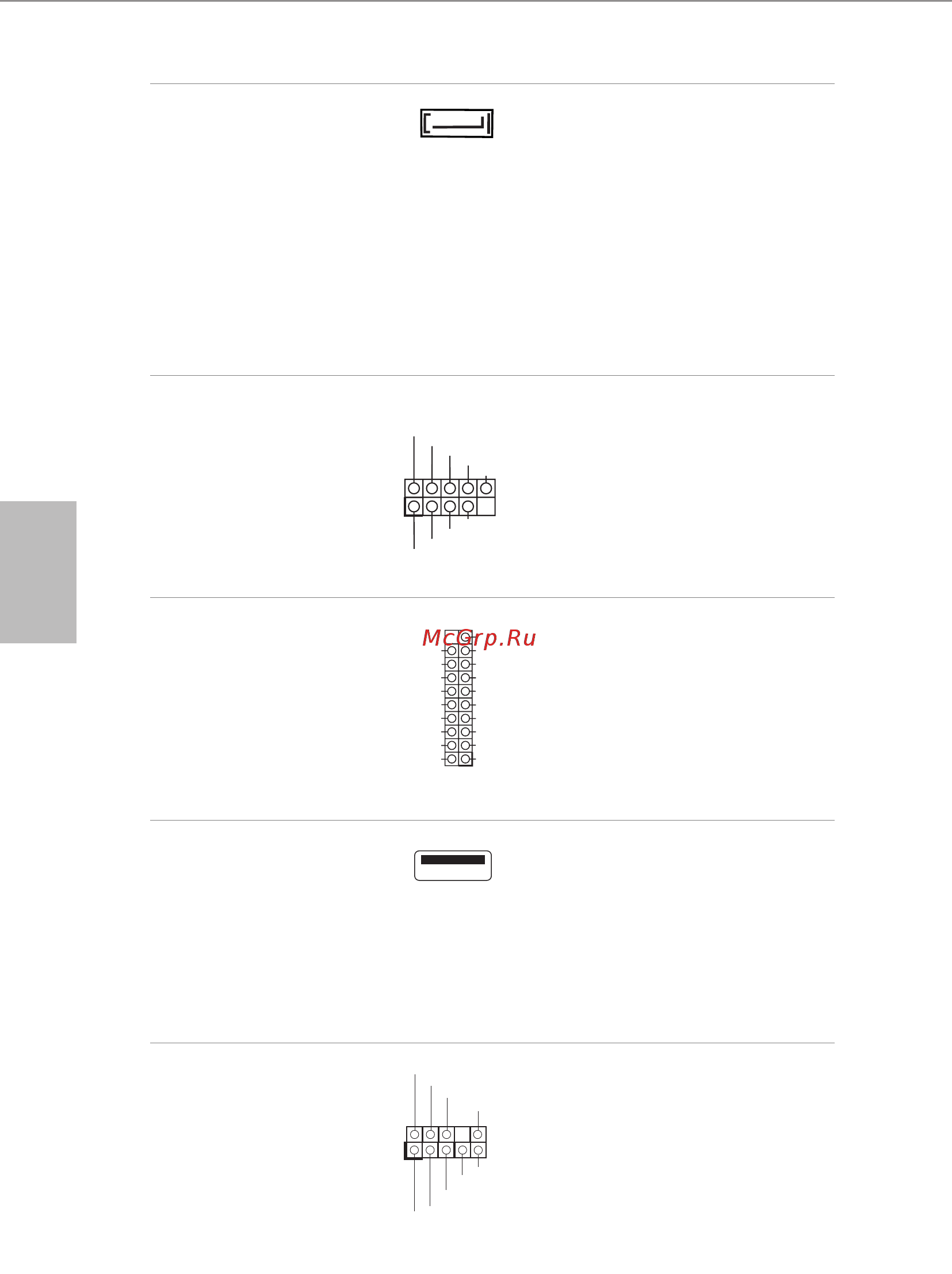

직렬 ATA DOM
커넥터
(SATA_0)
(1 또는 4 페이지 , 24 번
항목 참조 )
SATA DOM 커넥터는
내부 저장 장치용으로
SATA DOM( 디스크 -
온 - 모듈 ) 과 SATA 데이
터 케이블을 둘 다 지원
합니다 .
*S_SATA3_2 가 연결된 경
우 , SATA DOM(SATA_0)
이 작동하지 않습니다 .
USB 2.0 헤더
(9 핀 USB5_6)
(1 페이지 또는 4 페이지 ,
31 번 항목 참조 )
(9 핀 USB7_8)
(1 페이지 또는 4 페이지 ,
32 번 항목 참조 )
I/O 패널에 USB 2.0 포트
4 개가 탑재되어 있을 뿐
아니라 마더보드에 헤더
두 개가 탑재되어 있습니
다 . 각 USB 2.0 헤더는 포
트 두 개를 지원할 수 있
습니다 .
USB 3.0 헤더
(19 핀 USB3_5_6)
(1 페이지 또는 4 페이지 ,
35 번 항목 참조 )
(19 핀 USB3_7_8)
(1 페이지 또는 4 페이지 ,
36 번 항목 참조 )
I/O 패널에 USB 3.0 포트
4 개가 탑재되어 있을 뿐
아니라 마더보드에 헤더
두 개가 탑재되어 있습니
다 . 각 USB 3.0 헤더는 포
트 두 개를 지원할 수 있
습니다 .
USB DOM
커넥터
(USB9)
(1 페이지 , 46 번 항목 또
는
4 페이지 , 45 번 항목 참
조 )
이 커넥터는 USB DOM( 디스
크 - 온 - 모듈 ) 을 지원합니다 .
전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 페이지 , 43 번 항목 참
조 또는 4 페이지 , 42 번
항목 )
이 헤더는 오디오 장치를
전면 오디오 패널에 연결
하는 데 사용됩니다 .
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SA TA_ 0
