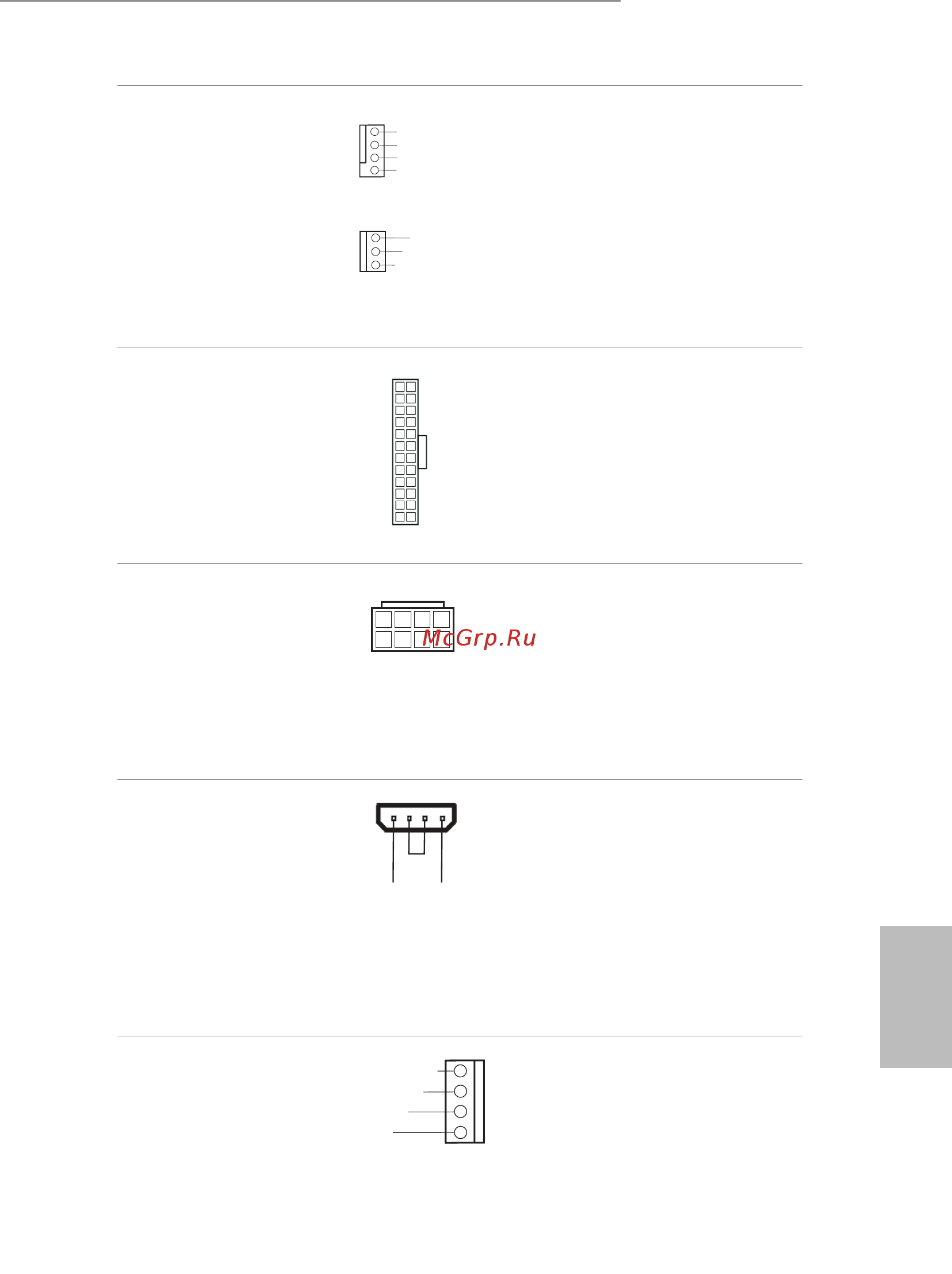

![ASRock X99 WS-E [69/207] Français](/views2/1686117/page69/bg45.png)
67
Français
X99 WS-E/10G / X99 WS-E
Connecteurs du
ventilateur du processeur
(CPU_FAN1 à 4 broches)
(voir p.1 ou p.4, No. 7)
(CPU_FAN2 à 3 broches)
(voir p.1 ou p.4, No. 6)
Cette carte mère est dotée
d’un connecteur pour
ventilateur de processeur
(Quiet Fan) à 4 broch-
es. Si vous envisagez de
connecter un ventilateur
de processeur à 3 broches,
veuillez le brancher sur la
Broche 1-3.
Connecteur
d’alimentation ATX
(ATXPWR1 à 24 broches)
(voir p.1 ou p.4, No. 9)
Cette carte mère est
dotée d’un connecteur
d’alimentation ATX à 24
broches. Pour utiliser une
alimentation ATX à 20
broches, veuillez efectuer
les branchements sur la
Broche 1 et la Broche 13.
Connecteur
d’alimentation ATX 12V
(ATX12V1 à 8 broches)
(voir p.1 ou p.4, No. 3)
Cette carte mère est
dotée d’un connecteur
d’alimentation ATX 12V
à 8 broches. Pour utiliser
une alimentation ATX à 4
broches, veuillez efectuer
les branchements sur la
Broche 1 et la Broche 5.
Connecteur
d'alimentation PCIe
(PCIE_PWR1 à 4
broches)
(voir p.1, No. 44 ou p.4,
No. 43)
(PCIE_PWR2 à 4
broches)
(voir p.1, No. 41 ou p.4,
No. 40)
Veuillez connecter un câble
d'alimentation molex à 4broches
à ce connecteur lorsque plus
de trois cartes graphiques sont
installées.
Adaptateur
d'alimentation DOM
SATA
(SATA_PWR1 à 4
broches)
(voir p.1 ou 4, No. 26)
Veuillez brancher un câble
d'alimentation SATA.
4
1
8
5
+12V DETECT
GND
GND
CPU_FA
N_SPEED
FAN_VOLTAGE
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
12
1
24
13
GND
+5V
GND
+12V
