ASRock X99 WS-E [156/207] 한 국 어
![ASRock X99 WS-E [156/207] 한 국 어](/views2/1686117/page156/bg9c.png)
154
한 국 어

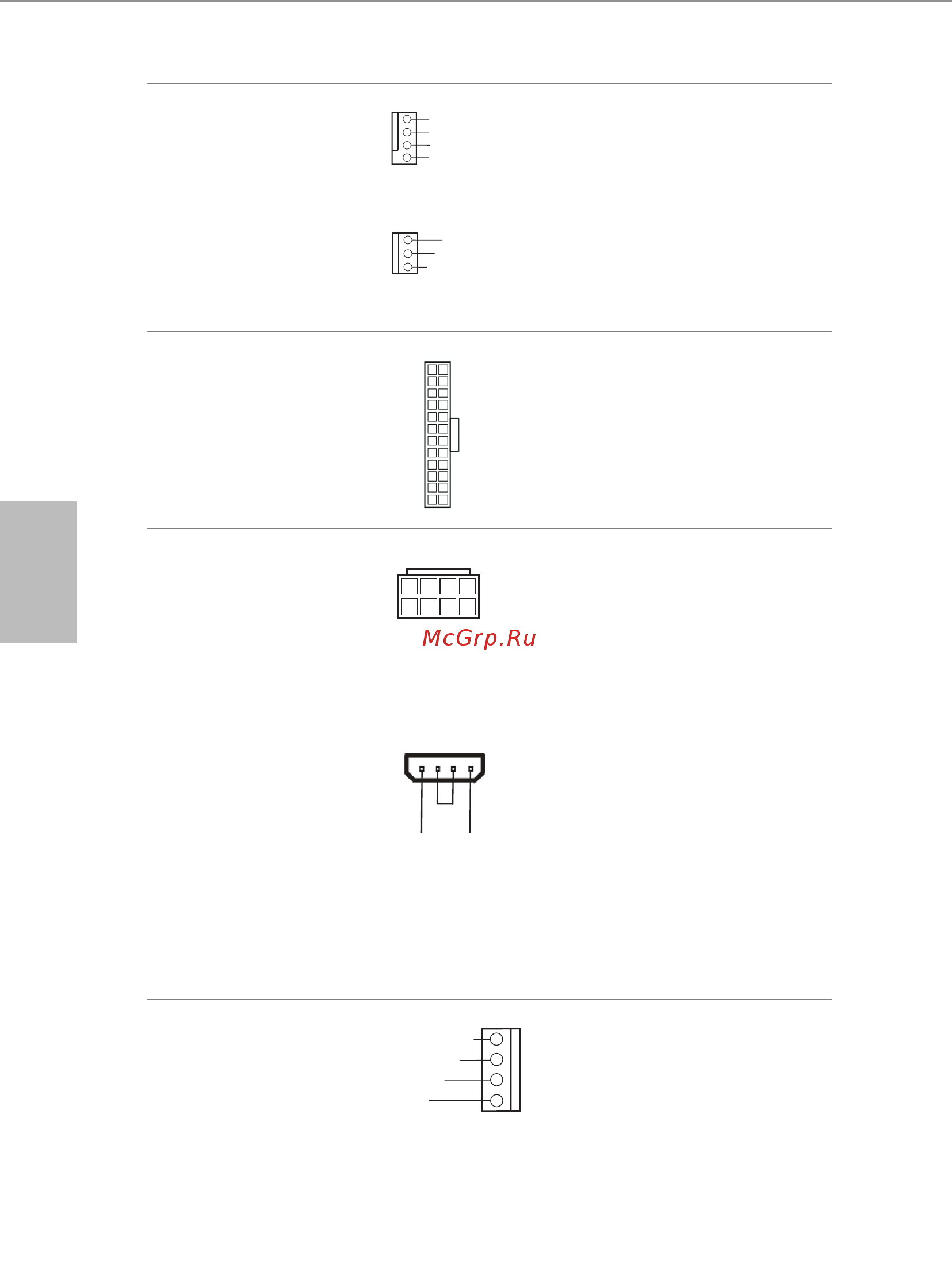

CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 페이지 또는 4 페이지 ,
7 번 항목 참조 )
(3 핀 CPU_FAN2)
(1 페이지 또는 4 페이지 ,
6 번 항목 참조 )
이 마더보드에는 4 핀
CPU 팬 ( 저소음 팬 ) 커
넥터가 탑재되어 있습니
다 . 3 핀 CPU 팬을 연결
하려는 경우 핀 1-3 에 연
결하십시오 .
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 또는 4 페이지 ,
9 번 항목 참조 )
이 마더보드에는 24 핀
ATX 전원 커넥터가 탑
재되어 있습니다 . 20 핀
ATX 전원공급장치를 사
용하려면 핀 1 과 핀 13 을
따라 연결하십시오 .
ATX 12V 전원 커넥터
(8 핀 ATX12V1)
(1 페이지 또는 4 페이지 ,
3 번 항목 참조 )
이 마더보드에는 8 핀
ATX 12V 전원 커넥터가
탑재되어 있습니다 . 4 핀
ATX 전원공급장치를 사
용하려면 핀 1 과 핀 5 을
따라 연결하십시오 .
PCIe 전원 커넥터
(4 핀 PCIE_PWR1)
(1 페이지 , 44 번 항목 참
조 또는 4 페이지 , 43 번
항목 )
(4 핀 PCIE_PWR2)
(1 페이지 , 41 번 항목 참
조 또는 4 페이지 , 40 번
항목 )
세 이상의 그래픽 카드가 설치
되어 있을 때 4 핀 몰렉스 전원
케이블을 이 커넥터에 연결하
십시오 .
SATA DOM 전원 헤더
(4 핀 SATA_PWR1)
(1 또는 4 페이지 , 26 번
항목 참조 )
SATA 전원 케이블을 연결하십
시오 .
4
1
8
5
+12V DETECT
GND
GND
CPU_FA
N_SPEED
FAN_VOLTAGE
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
12
1
24
13
GND
+5V
GND
+12V
