155
한 국 어
X99 WS-E/10G / X99 WS-E

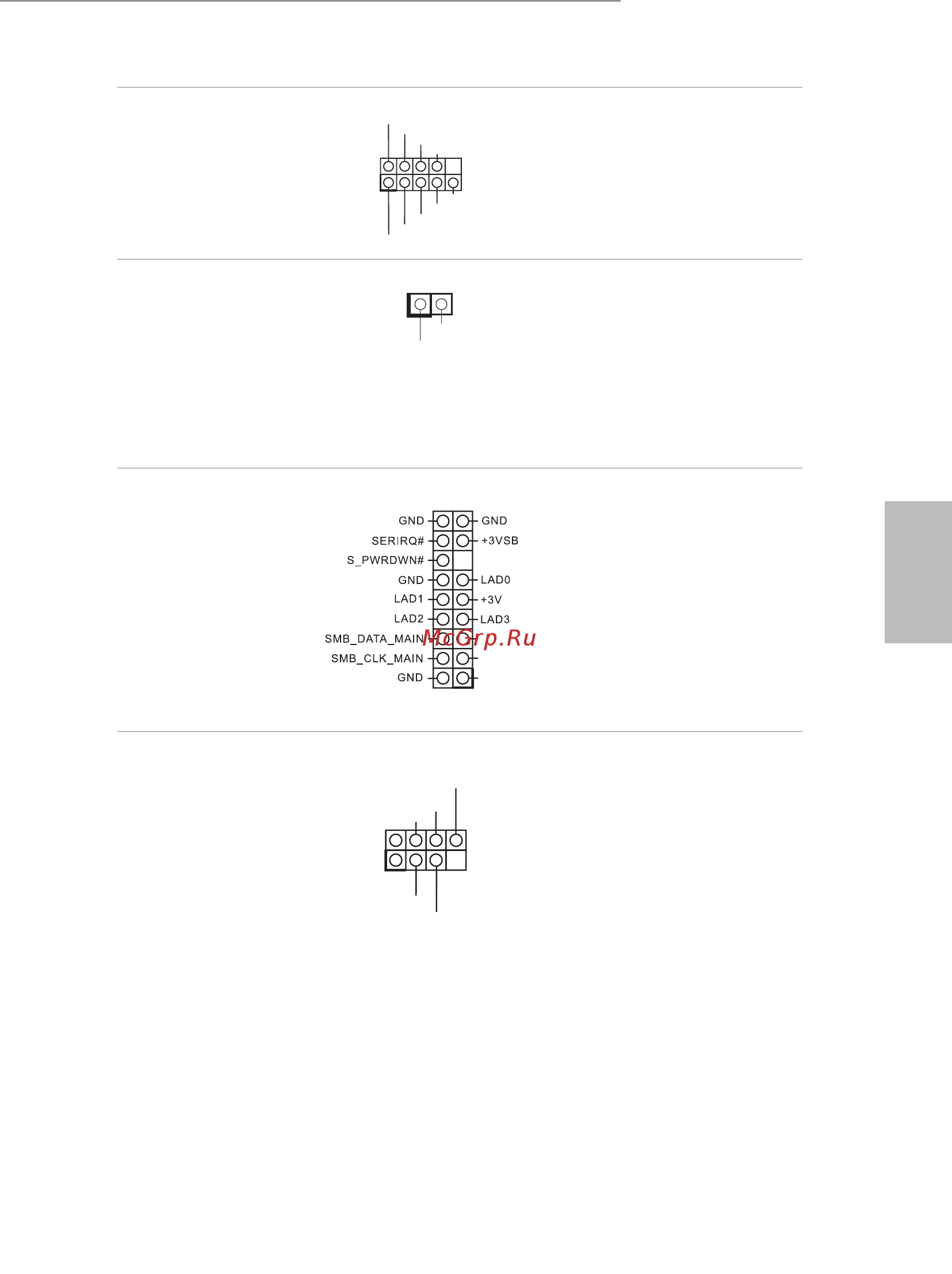

시리얼 포트 헤더
(9 핀 COM1)
(1 페이지 , 40 번 항목 참
조 또는 4 페이지 , 39 번
항목 )
이 COM1 헤더는 시리얼
포트 모듈을 지원합니다 .
섀시 침입 헤더
(2 핀 CI1)
(1 페이지 , 42 번 항목 참
조 또는 4 페이지 , 41 번
항목 )
이 마더보드는 섀시 커버가 제
거될 경우 이를 감지하는 케이
스 열림 감지 기능을 지원합니
다 . 이 기능을 사용하려면 섀시
침입 감지 설계가 적용된 섀시
를 사용해야 합니다 .
TPM 헤더
(17 핀 TPMS1)
(1 페이지 또는 4 페이지 ,
8 번 항목 참조 )
이 커넥터는 키 , 디지털 인증
서 , 암호 및 데이터를 안전하
게 보관할 수 있는 TPM(Trusted
Platform Module) 시스템을 지원
합니다 . TPM 시스템은 네트워
크 보안을 강화하고 , 디지털 신
원을 보호하며 플랫폼 무결성을
유지합니다 .
직렬 범용
입력 / 출력 헤더
(7 핀 SATA_SGPIO1)
(1 또는 4 페이지 , 31 번
항목 참조 )
(7 핀 SATA_SGPIO2)
(1 또는 4 페이지 , 29 번
항목 참조 )
(7 핀 SSATA_SGPIO1)
(1 또는 4 페이지 , 34 번
항목 참조 )
이 헤더는 온보드 SATA
연결용 직렬 링크 인터페
이스를 지원합니다 .
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
Signal
GND
PCIRST
#
FRAME
PCICLK
1
SDA
TAOUT
SLOAD
SCLOCK
GND
GND
