82
Italiano

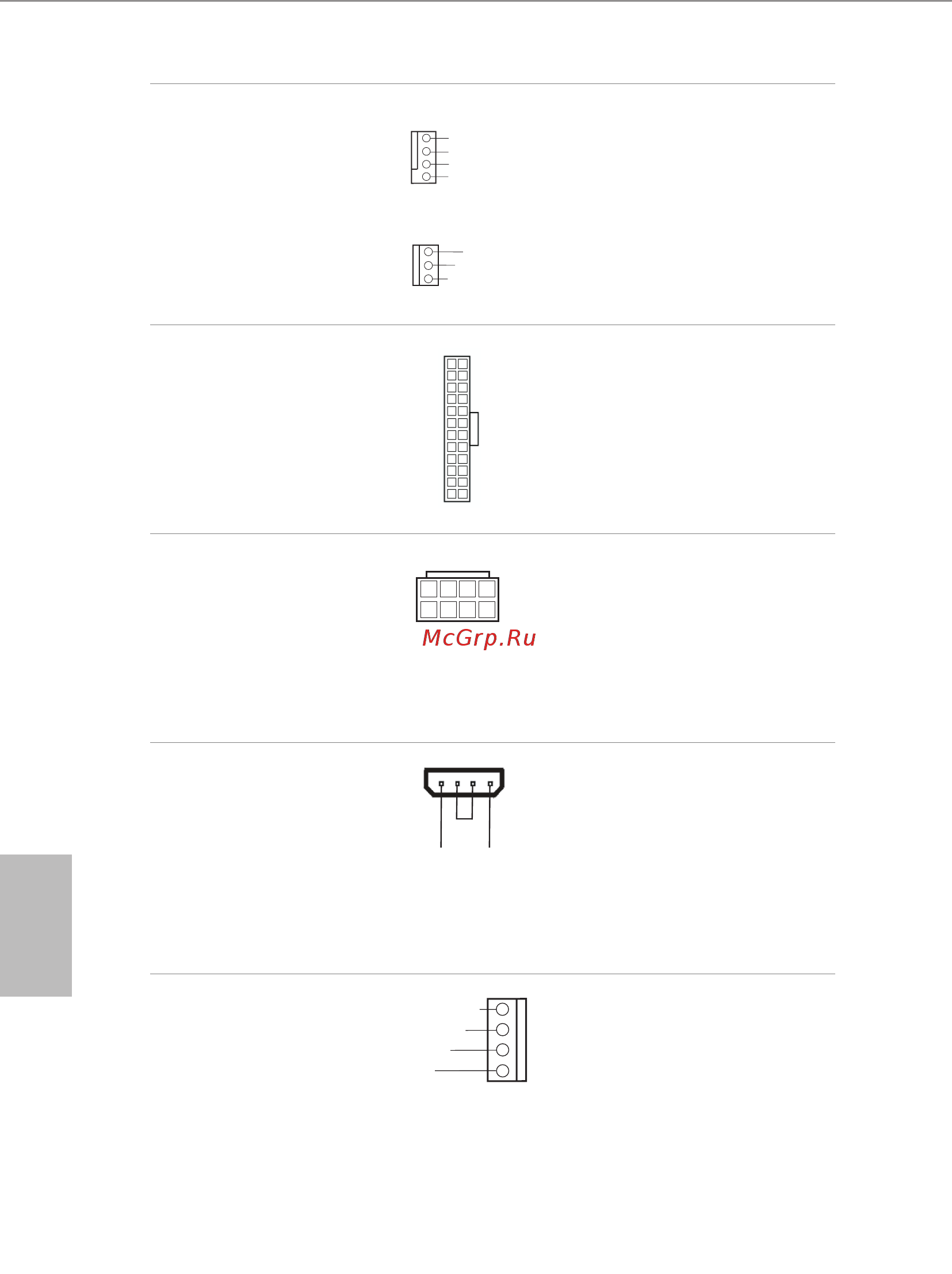

Connettori della ventola
della CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1 o 4, n. 7)
(CPU_FAN2 a 3 pin)
(vedere pag. 1 o 4, n. 6)
Questa scheda madre è
dotata di un connettore
per la ventola della CPU
(Ventola silenziosa) a
4 pin. Se si decide di
collegare una ventola della
CPU a 3 pin, collegarla al
pin 1-3.
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1 o 4, n. 9)
Questa scheda madre è
dotata di un connettore di
alimentazione ATX a 24
pin. Per utilizzare un'ali-
mentazione ATX a 20 pin,
collegarla lungo il pin1 e il
pin 13.
Connettore di
alimentazione ATX da 12
V
(ATX12V1 a 8 pin)
(vedere pag. 1 o 4, n. 3)
Questa scheda madre è
dotata di un connettore di
alimentazione ATX da 12
V a 8 pin. Per utilizzare
un'alimentazione ATX a
4 pin, collegarla lungo il
pin1 e il pin 5.
Connettore alimentazione
PCIe
(4-pin PCIE _PWR1)
(vedere pag. 1, n. 44 o
pag. 4, n. 43)
(4-pin PCIE_PWR2)
(vedere pag. 1, n. 41 o
pag. 4, n. 40)
Collegare un cavo di
alimentazione molex a 4 pin
a questo connettore quando
sono installate più di tre schede
grache.
Connettore di
alimentazione SATA
DOM
(4-pin SATA_PWR1)
(vedere pag. 1 o 4, n. 26)
Collegare un cavo di
alimentazione SATA.
4 1
8 5
+12V DETECT
GND
GND
CPU_FA
N_SPEED
FAN_VOLTAGE
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTRO
L
1
2
3
4
12
1
24
13
GND
+5V
GND
+12V
