123
Português
X99 WS-E/10G / X99 WS-E

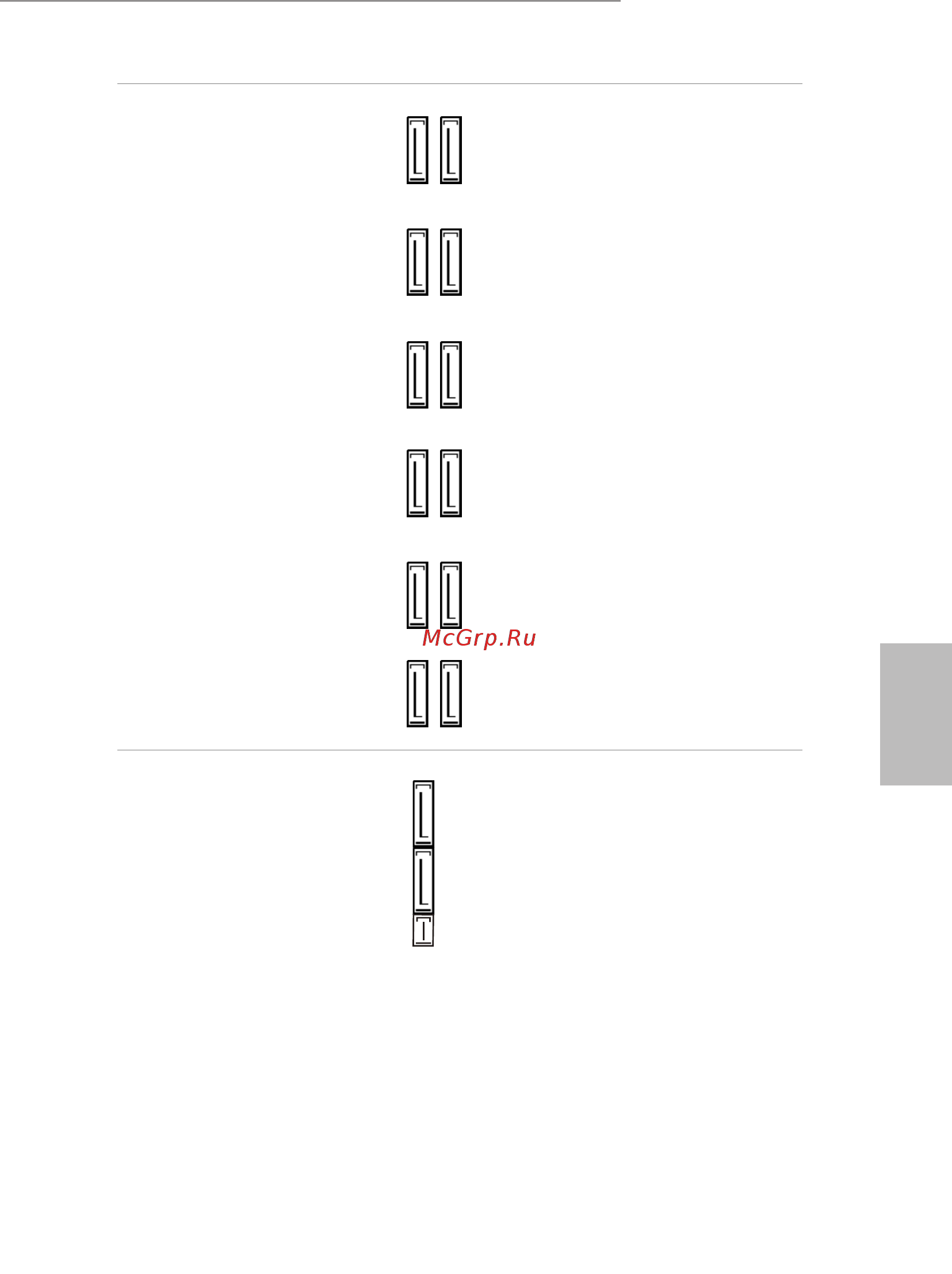

Conectores série ATA3
(SATA3_M0_M1:
(ver p.1 ou p.4 No. 14)
(S_SATA3_2_3:
(ver p.1 ou p.4 No. 15)
(S_SATA3_0_1:
(ver p.1 ou p.4 No. 16)
(SATA3_0_3:
(ver p.1 ou p.4 No. 18)
(SATA3_1_4:
(ver p.1 ou p.4 No. 19)
(SATA3_2_5:
(ver p.1 ou p.4 No. 20)
Estes doze conectores
SATA3 suportam
cabos de dados SATA
para dispositivos de
armazenamento interno
com uma taxa de
transferência de dados de
até 6,0 Gb/s.
*O conector S_SATA3_3 é
compartilhada com a porta
eASTA1.
Se o S_SATA3_2 foi
conectado, o DOM SATA
(SATA_0) não funcionará.
Se M2_1 é ocupado por
um dispositivo tipo M2
SATA, S_SATA3_0 será
desativado.
* RAID é compatível
apenas com as portas
SATA3_0 ~ SATA3_5.
Conector Serial ATA
Express
(SATA_EXP0)
(ver p.1 ou p.4, N.º 21)
Por favor, conecte
dispositivos de
armazenamento PCIe ou
SATA a este conector. O
conector SATA Express
é compartilhado com
o Soquete SATA3_4 e
SATA3_5.
*A interface SATA Express
é uma combinação de
SATAE_1, SATA3_4 e
SATA3_5.
SATA3_0
SATA3_3
SATA3_2
SATA3_5
SATA3_1
SATA3_4
S_SATA3_2
S_SATA3_3
SATA3_M1
SATA3_M0
S_SATA3_0
S_SATA3_1
SATA3_5SATAE_1 SATA3_4
