ASRock X99 WS-E [67/207] Français

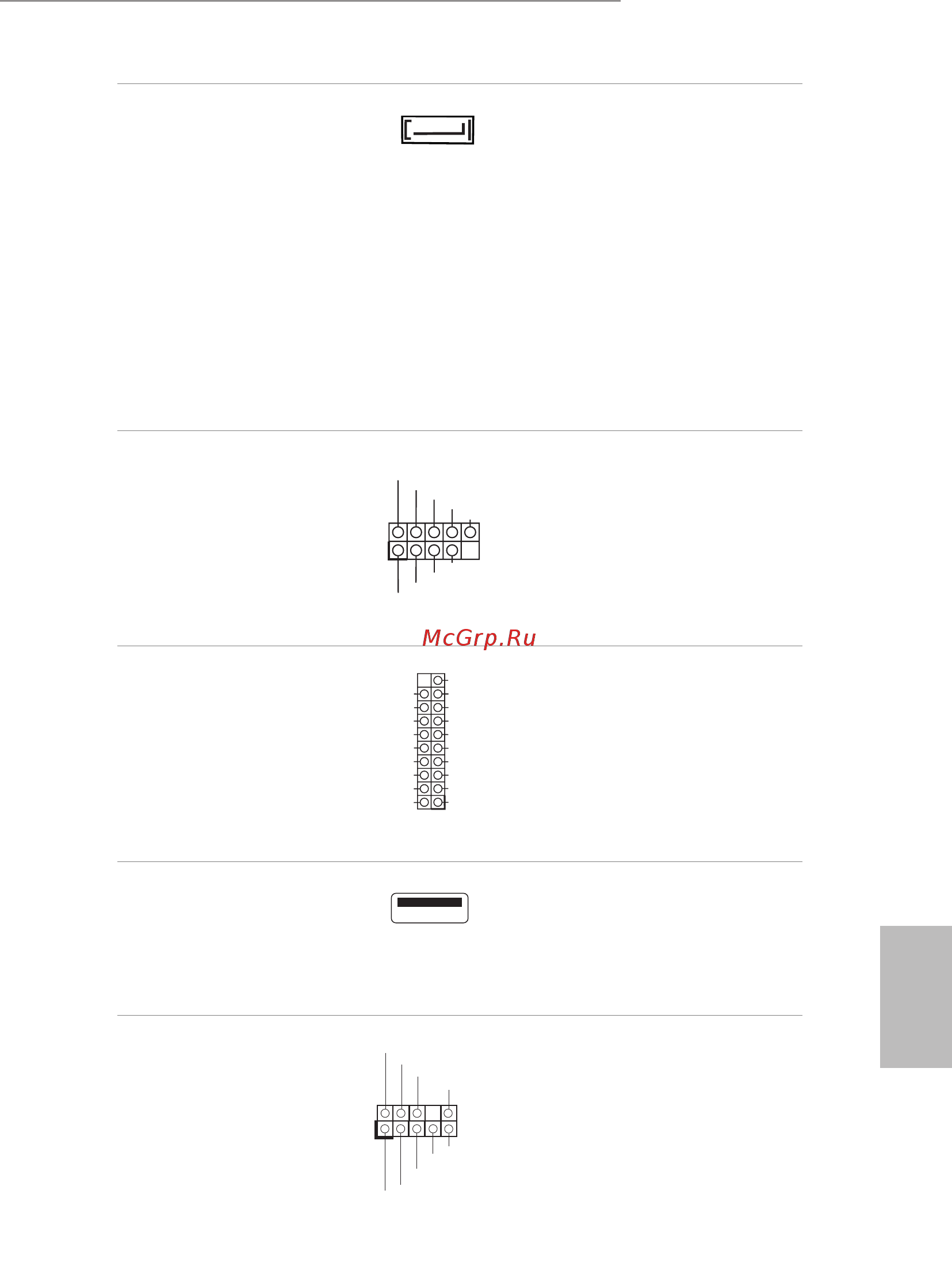

![ASRock X99 WS-E [67/207] Français](/views2/1686117/page67/bg43.png)
65
Français
X99 WS-E/10G / X99 WS-E
DOM Serial ATA
Connecteur
(SATA_0)
(voir p.1 ou 4, No. 24)
e connecteur DOM SATA
prend en charge un DOM
(Disque sur module)
SATA et un câble de
données SATA pour un
périphérique de stockage
interne.
*Si le S_SATA3_2 a été
raccordé, le DOM SATA
(SATA_0) ne fonctionnera
pas.
Embases USB 2.0
(USB5_6 à 9 broches)
(voir p.1 ou p.4, No. 35)
(USB7_8 à 9 broches)
(voir p.1 ou p.4, No. 36)
En plus des quantre ports
USB 2.0 sur le panneau
E/S, cette carte mère
est dotée deux embase
supplémentaire. Chaque
embase USB 2.0 peut
prendre en charge deux
ports.
Embases USB 3.0
(USB3_5_6 à 19 broches)
(voir p.1 ou p.4, No. 11)
(USB3_7_8 à 19 broches)
(voir p.1 ou p.4, No. 10)
En plus des quantre ports
USB 3.0 sur le panneau
E/S, cette carte mère
est dotée deux embase
supplémentaire. Chaque
embase USB 3.0 peut
prendre en charge deux
ports.
DOM USB
Connecteur
(USB9)
(voir p.1, No. 46 ou
p.4, No. 45)
Ce connecteur prend en
charge un DOM (Disque
sur module) USB.
Embase audio du panneau
frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 44
ou p.4, No. 43)
Cette embase sert au
branchement des appareils
audio au panneau audio
frontal.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SA TA_0
