ASRock X99 WS-E [65/207] Embases et connecteurs de la carte mère
![ASRock X99 WS-E [65/207] Embases et connecteurs de la carte mère](/views2/1686117/page65/bg41.png)
63
Français
X99 WS-E/10G / X99 WS-E

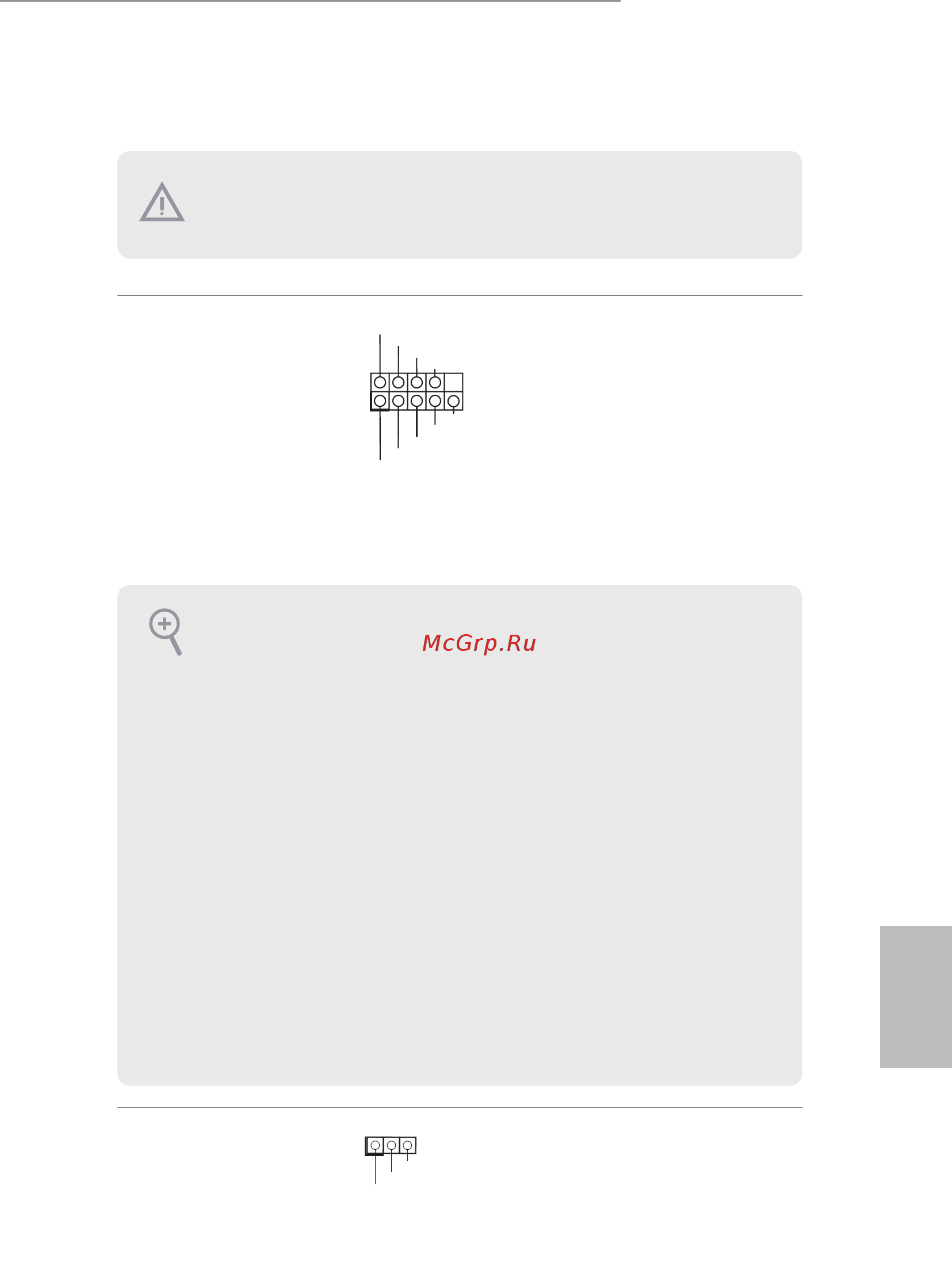

1.4 Embases et connecteurs de la carte mère
Embase du panneau
système
(PANEL1 à 9 broches)
(voir p.1 ou p.4, No. 33)
Branchez le bouton
de mise en marche, le
bouton de réinitialisation
et le témoin d’état du
système présents sur
le châssis sur cette
embase en respectant la
conguration des broches
illustrée ci-dessous.
Repérez les broches
positive et négative avant
de brancher les câbles.
Embase LED
d’alimentation
(PLED1 à 3 broches)
(voir p.1 ou p.4, No. 32)
Veuillez brancher le LED
d’alimentation du châssis
sur cette embase
pour
indiquer l’état d’alimenta-
tion du système.
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
PWRBTN (bouton d’alimentation):
pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez con-
gurer la façon dont votre système doit s’arrêter à l’aide du bouton de mise en marche.
RESET (bouton de réinitiélisation):
pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le
bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de dysfonc-
tionnement au démarrage.
PLED (LED d’alimentation du système) :
pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est
allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode
veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension
(S5).
HDLED (LED d’activité du disque dur) :
pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le
LED est allumé lorsque le disque dur lit ou écrit des données.
La conception du panneau frontal peut varier en fonction du châssis. Un module de
panneau frontal est principalement composé d'un bouton de mise en marche, bouton
de réinitialisation, LED d’alimentation, LED d’activité du disque dur, haut-parleur etc.
Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez
à parfaitement faire correspondre les ls et les broches.
Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez
JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de
cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
1
PLED+
PLED+
PLED-
