140
Türkçe

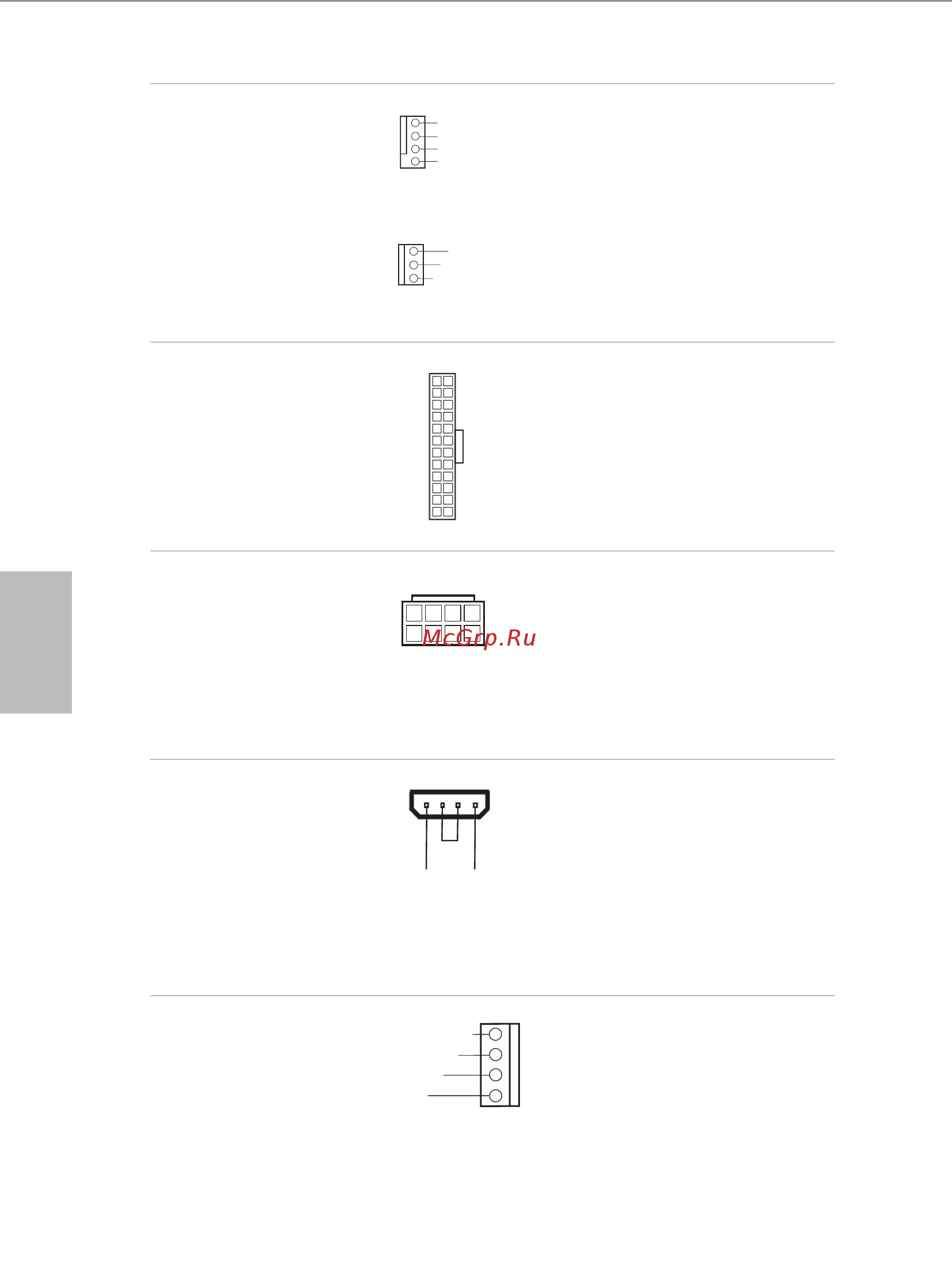

CPU Fan Bağlayıcıları
(4-pin CPU_FAN1)
(bkz. sf.1 veya sf.4, No. 7)
(3-pin CPU_FAN2)
(bkz. sf.1 veya sf.4, No. 6)
Bu anakart, 4-Pin CPU
fan (Sessiz Fan) bağlayıcısı
sağlamaktadır. 3-Pin CPU
fan bağlamak istiyorsanız,
lütfen Pin 1-3'ü kullanın.
ATX Güç Bağlayıcısı
(24-pin ATXPWR1)
(bkz. sf.1 veya sf.4, No. 9)
Bu anakart, 24-pin ATX
güç bağlayıcısı sağlam-
aktadır. 20-pin ATX güç
beslemesi kullanmak için,
lütfen Pin 1 ve Pin 13'e
bağlayın.
ATX 12V Güç Bağlayıcısı
(8-pin ATX12V1)
(bkz. sf.1 veya sf.4, No. 3)
Bu anakart, 8-pin ATX
12V güç bağlayıcısı
sağlamaktadır. 4-pin ATX
güç beslemesi kullanmak
için, lütfen Pin 1 ve Pin 5'e
bağlayın.
PCIe Güç Bağlayıcısı
(4 pimli PCIE_PWR1)
(bkz. sf.1 veya, No. 44 veya
sf.4, No. 43)
(4 pimli PCIE_PWR2)
(bkz. sf.1 veya, No. 41 veya
sf.4, No. 40)
Üçten fazla grak kartı
takıldığında, lütfen bu bağlayıcıya
bir 4 pim molex güç kablosu
bağlayın.
SATA DOM Güç
Bağlantısı
(4 pimli SATA_PWR1)
(bkz. s.1 veya s.4, No. 26)
Lütfen bir SATA güç kablosu
bağlayın.
4
1
8 5
+12V DETECT
GND
GND
CPU_FA
N_SPEED
FAN_VOLTAGE
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTRO
L
1
2
3
4
12
1
24
13
GND
+5V
GND
+12V
