153
한 국 어
X99 WS-E/10G / X99 WS-E

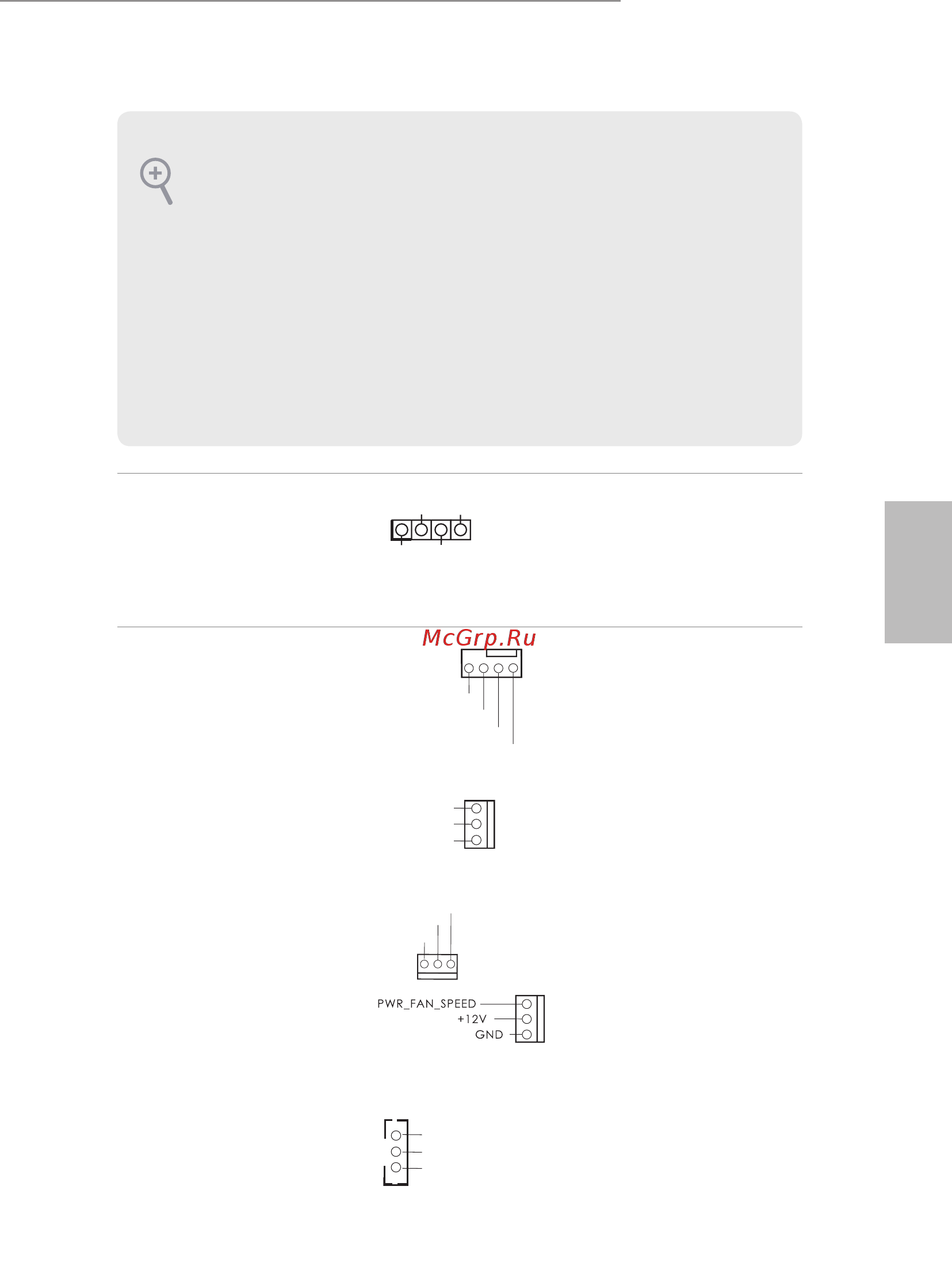

섀시 스피커 헤더
(4 핀 SPEAKER1)
(1 페이지 또는 4 페이지 ,
23 번 항목 참조 )
섀시 스피커를 이 헤더에
연결하십시오 .
섀시 / 전원 /SB 팬 커넥
터
(4 핀 CHA_FAN1)
(1 페이지 또는 4 페이지 ,
37 번 항목 참조 )
(3 핀 CHA_FAN2)
(1 페이지 또는 4 페이지 ,
22 번 항목 참조 )
(3 핀 CHA_FAN3)
(1 페이지 또는 4 페이지 ,
12 번 항목 참조 )
(3 핀 PWR_FAN1)
(1 페이지 , 45 번 항목 참
조 또는 4 페이지 , 44 번
항목 )
(3 핀
SB_FAN1
)
(1 페이지 또는 4 페이지 ,
17 번 항목 참조 )
팬 케이블을 팬 커넥터에
연결하고 검은색 와이어
를 접지핀에 연결하십시
오 . CHA_FAN 팬 속도는
UEFI 또는 A-Tuning 를통
하여 제어할 수 있습니다
.
1.
고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가
HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템
을 설치하십시오 .
2.
AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더
에 설치하십시오 :
A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 .
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다 .
C. 접지 (GND) 를 접지 (GND) 에 연결합니다 .
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97 오디오 패
널용으로 연결할 필요가 없습니다 .
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서 “Re-
cording Volume( 녹음 볼륨 )”을 조정합니다 .
1
+5V
DUMMY
DUMMY
SPEAKER
GND
+12V
CHA_FAN_SPEED
F
AN_SPEED_CONTROL
GND
FAN_VOLTAG
E
CHA_FAN_SPEED
GND
FAN_VOLTAGE
SB_
FAN_SPEED
1
GND
FAN_SPEED
FAN_VOLTAG
E
