98
日本語

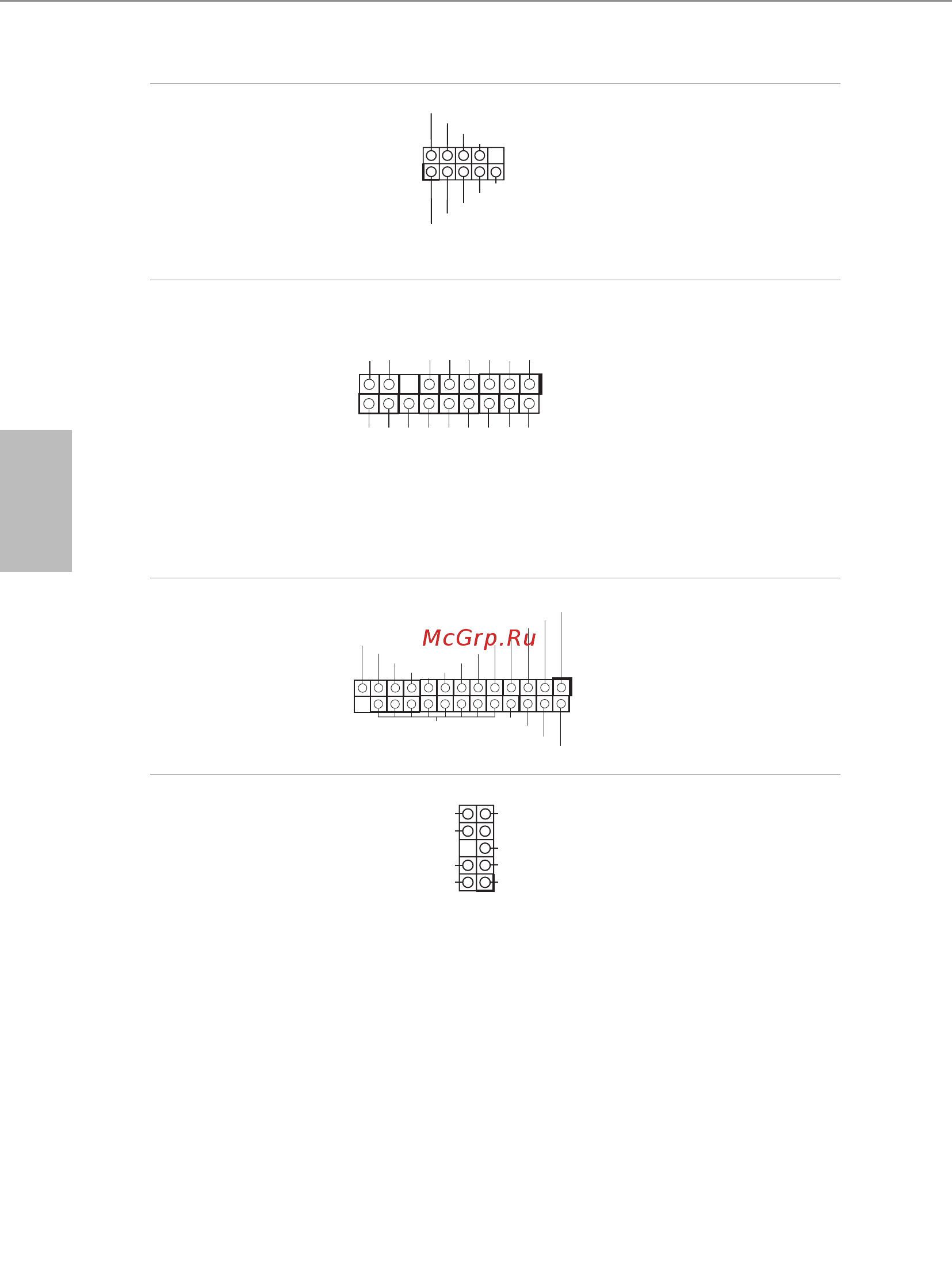

シリアルポートヘッダー
（9 ピン COM1）
（p.1、No. 16 参照）
（9 ピン COM2）
（p.1、No. 17 参照）
これら 2 つの COM ヘッ
ダーはシリアルポートモ
ジュールに対 応します。
TPM ヘッダ ー
（17 ピン TPMS1）
（p.1、No. 18 参照）
このコネクターはトラステッ
ドプラットフォームモジュー ル
（TPM）システムをサポートし、
鍵、デジタル証明書、パスワード、
データを安全に保管すること
ができます。 TPM システムはま
た、ネットワークセキュリティを
高め、デジタル証明書を保護し、
プラットフォームの完全性を保
証します。
プリントポートヘッダー
（25 ピン LPT1）
（p.
1、No. 15 参照）
これは、プリンターデバイスと
の接続を簡単に行うことのでき
る、プリントポ ートケ ーブ ル 用の
インタフェースです。
BIOS_PH コネクタ
（9 ピン BIOS_PH）
（p.1、No. 1 参照）
BIOS ROM が破損してシステ
ムを起動できない場合に、この
ヘッダーを使用して BIOS をフ
ラッシュ ROM に書き込みます。
* このヘッダーはファクトリーエ
ンジニアリング目的用です。
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD3
SPD2
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
SPI_CLK
SPI Power (1.8V)
SPI_DQ3
SPI_DQ1
SPI_CS#
SPI_DQ2
1
GND
SPI_DQ0
1
GN D
SMB_DATA_MAIN
LAD2
LAD1
GN D
S_PWRDWN #
SERIRQ #
GN
D
P CICL K
P CIRST #
LAD3
+3V
LAD0
+3VS B
GN D
FRAM E
SMB_CLK_MAIN
