English
15
J3455M
J3355M

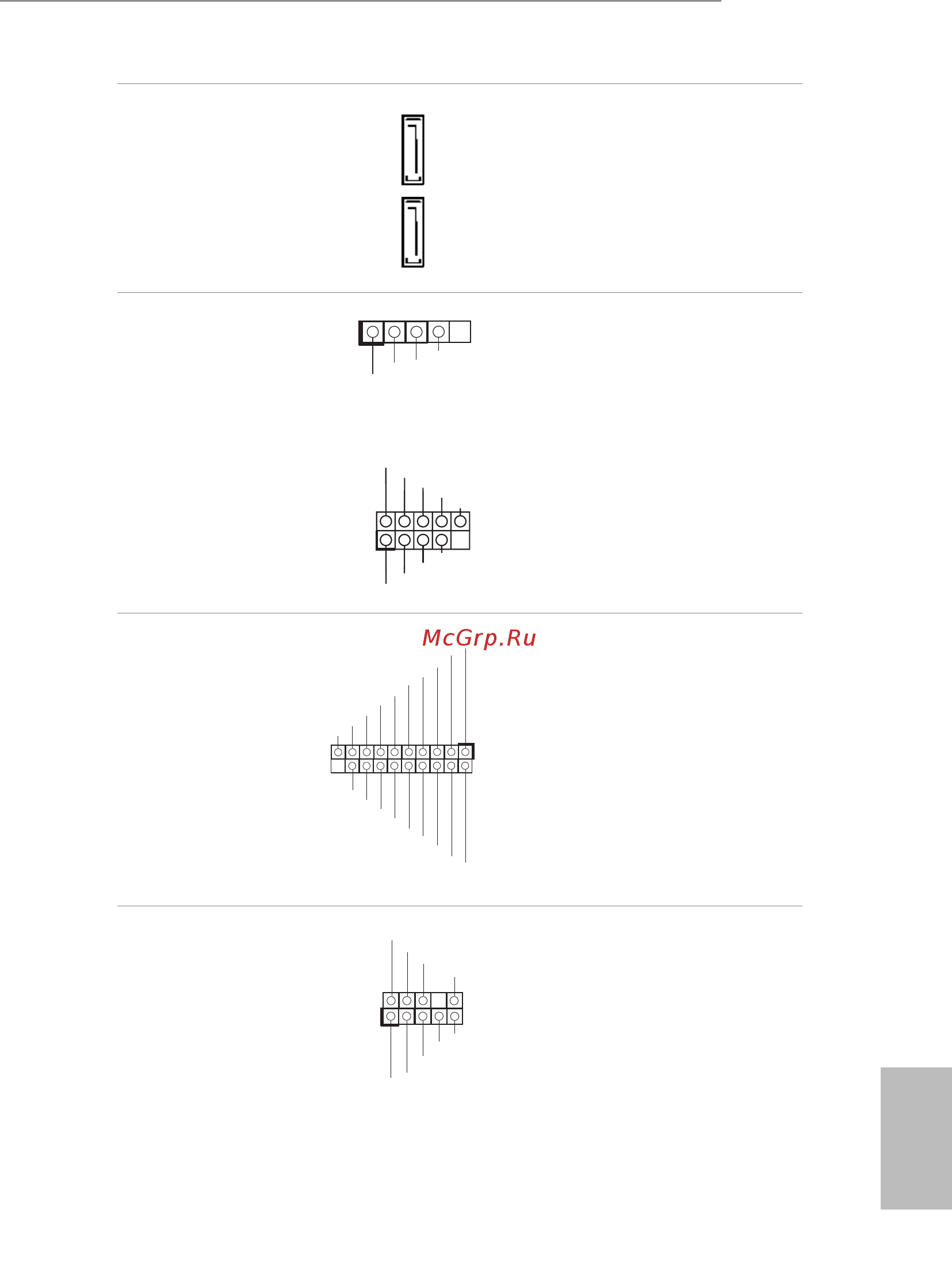

Serial ATA3 Connectors
(SATA3_1:
see p.1, No. 6)
(SATA3_2:
see p.1, No. 7)
ese two SATA3
connectors support SATA
data cables for internal
storage devices with up to
6.0 Gb/s data transfer rate.
USB 2.0 Headers
(4-pin USB6)
(see p.1, No. 13)
(9-pin USB_2_3)
(see p.1, No. 14)
(9-pin USB_4_5)
(see p.1, No. 12)
Besides two USB 2.0 ports
on the I/O panel, there
are three headers on this
motherboard.
USB 3.0 Header
(19-pin USB3_2_3)
(see p.1, No. 8)
Besides two USB 3.0 ports
on the I/O panel, there
is one header on this
motherboard. is USB
3.0 header can support
two ports.
Front Panel Audio Header
(9-pin HD_AUDIO1)
(see p.1, No. 19)
is header is for
connecting audio devices
to the front audio panel.
1
ID
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
Vbu s
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
IntA_P_SSRX -
Vbu s
I
ntA_P_SSRX -
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
SATA3_1SATA3_2
1
USB_PWR
P-
P+
GND
