51
Español
J3455M
J3355M

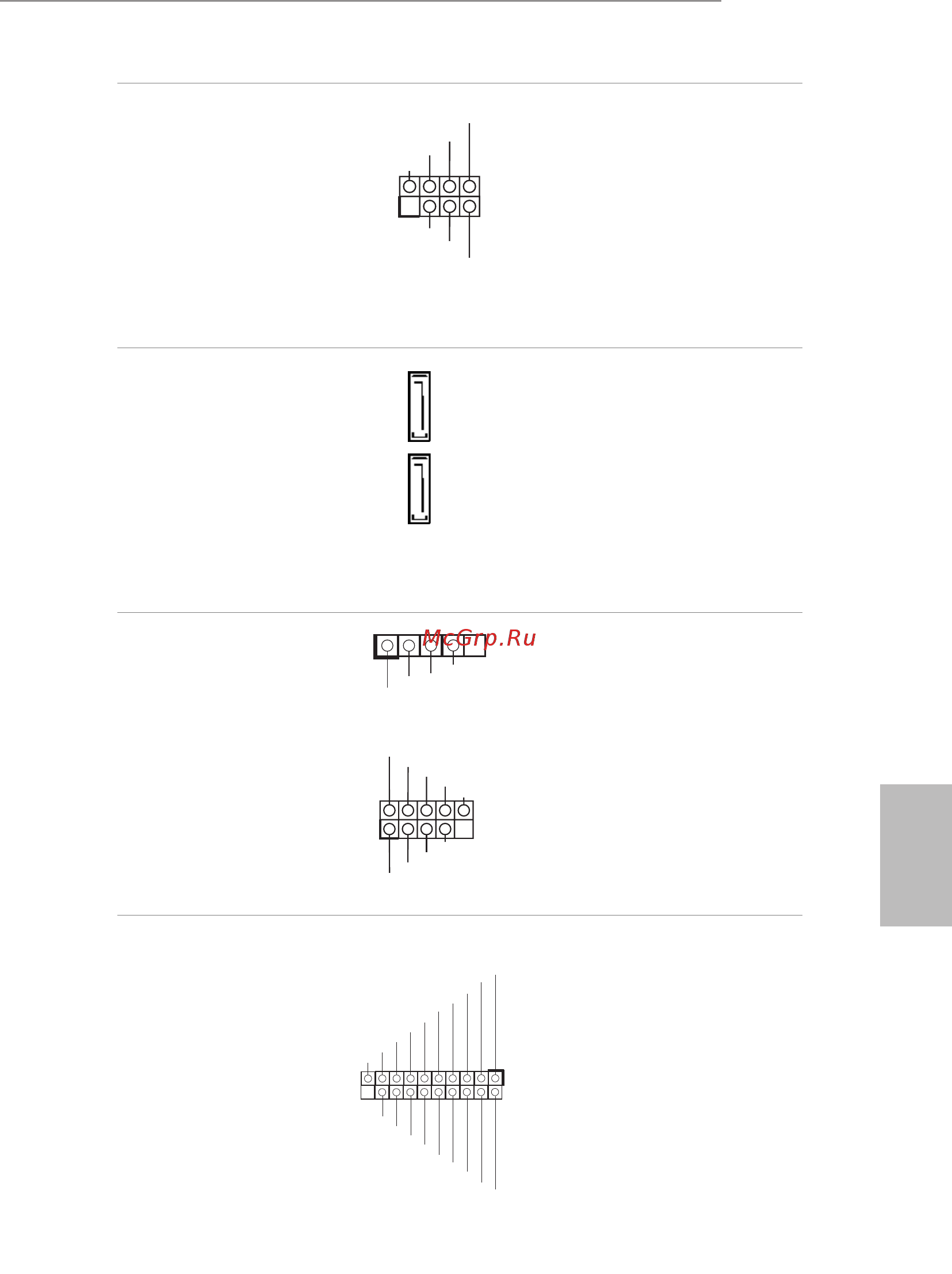

Cabezal de intrusión de
chasis y de altavoces
(SPK_CI1 de 7 contactos)
(consulte la pág.1, N.º 9)
Conecte la intrusión de
chasis y el altavoz del
chasis a este cabezal.
Conectores Serie ATA3
(SATA3_1:
consulte la pág.1, N.º 6)
(SATA3_2:
consulte la pág.1, N.º 7)
Estos dos conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.
Cabezales USB 2.0
(USB6 de 4 pines)
(consulte la pág.1, N.º 13)
(USB_2_3 de 9 pines)
(consulte la pág.1, N.º 14)
(USB_4_5 de 9 pines)
(consulte la pág.1, N.º 12)
Además de uno puertos
USB 2.0 en el panel I/O,
esta placa base contiene
tres cabezales.
Cabezales USB 3.0
(USB3_2_3 de 19 pines)
(consulte la pág.1, N.º 8)
Además de dos puertos
USB 3.0 en el panel I/O,
esta placa base contiene un
cabezal. Cada cabezal USB
3.0 admite dos puertos.
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
1
ID
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
Vbu s
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
IntA_P_SSRX -
Vbu s
I
ntA_P_SSRX -
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
USB_PWR
P-
P+
GND
SATA3_1SATA3_2
