105
簡体中文
簡体中文
J3455M
J3355M

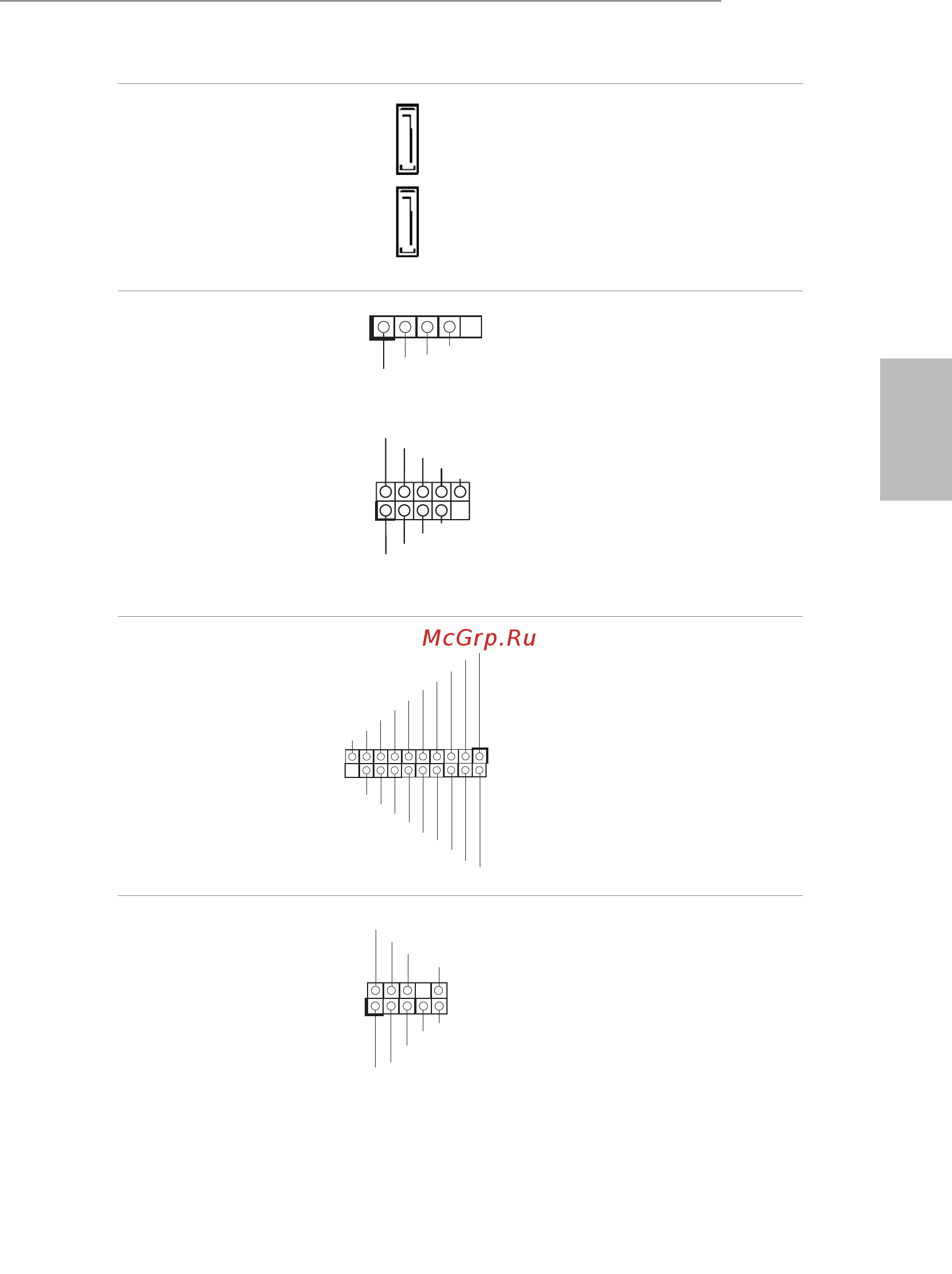

SATA3 接口
(SATA3_1:
见第 1 页 , 第 6 个）
(SATA3_2:
见第 1 页 , 第 7 个）
这 2 个 SATA3 接口支持
最高 6.0 Gb/s 数据传输
速率的内部存储设备的
SATA 数据线。
USB 2.0 接脚
(4 针 USB6)
( 见第
1 页，第 13 个）
(9 针 USB_2_3)
( 见第 1 页，第 14 个）
(9 针 USB_4_5)
( 见第 1 页，第 12 个）
除 I/O 面板上的 1 个 USB
2.0 端口外，此主板上还
有 3 个接脚。
USB 3.0 接脚
(19 针 USB3_2_3)
( 见第
1 页，第 8 个）
除 I/O 面板上的 2 个 USB
3.0 端口外，此主板上还
有 1 个接脚。每个 USB
3.0 接脚可以支持两个端
口。
前面板音频接脚
(9 针 HD_AUDIO1)
( 见第
1 页，第 19 个）
此接脚用于将音频设备
连接到前音频面板。
1
ID
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
Vbu s
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
IntA_P_SSRX -
Vbu s
I
ntA_P_SSRX -
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
USB_PWR
P-
P+
GND
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
SATA3_1SATA3_2
