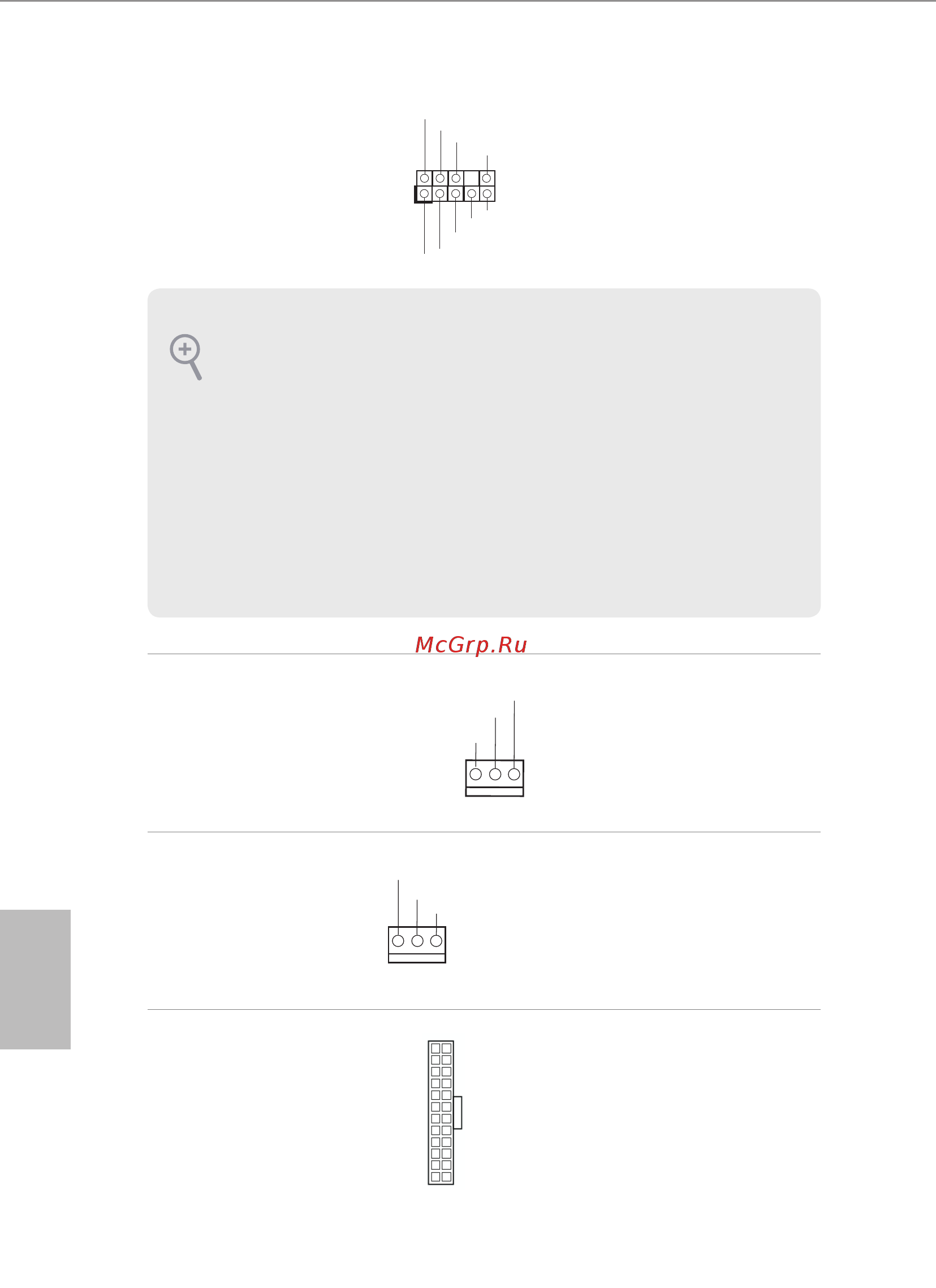

34
Français
Embase audio du panneau
frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 19)
Cette embase sert au
branchement des appareils
audio au panneau audio
frontal.
Connecteur du ventilateur
du châssis
(CHA_FAN1 à 3 broches)
(voir p.1, No. 11)
Veuillez brancher les
câbles du ventilateur sur le
connecteur du ventilateur,
puis reliez le l noir à la
broche de mise à terre.
Connecteurs du
ventilateur du processeur
(CPU_FAN1 à 3 broches)
(voir p.1, No. 2)
Veuillez brancher les
câbles du ventilateur sur le
connecteur du ventilateur,
puis reliez le l noir à la
broche de mise à terre.
Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 5)
Cette carte mère est
dotée d’un connecteur
d’alimentation ATX à 24
broches. Pour utiliser une
alimentation ATX à 20
broches, veuillez eectuer
les branchements sur la
Broche 1 et la Broche 13.
1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la
che), mais le panneau grillagé du châssis doit être compatible avec la HDA pour
fonctionner correctement. Veuillez suivre les instructions gurant dans notre manuel et
dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du
panneau frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est
inutile de les brancher avec le panneau audio AC’97.
E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de
contrôle Realtek et réglez le paramètre «Volume d’enregistrement».
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
12
1
24
13
GND
CPU_FA
N_SPEED
FAN_VOLTAGE
GND
FAN_VOLTAG
E
CHA_FAN_SPEED
