![ASRock J3355M [27/127] Deutsch](/img/pdf.png)
ASRock J3355M [27/127] Deutsch

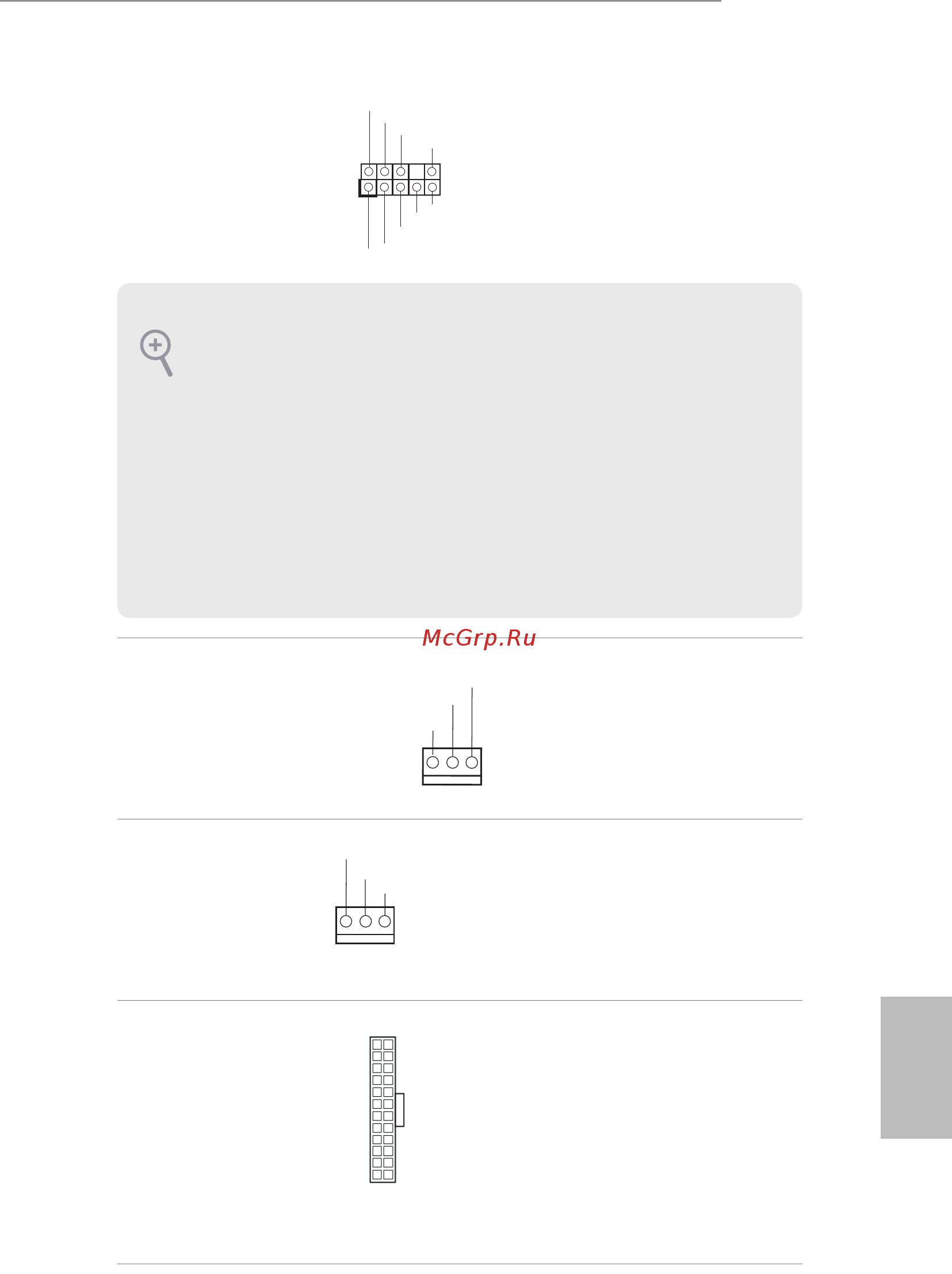

![ASRock J3355M [27/127] Deutsch](/views2/1688614/page27/bg1b.png)
25
Deutsch
J3455M
J3355M
Audiostileiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 19)
Diese Stileiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.
Gehäuselüeranschluss
(3-polig, CHA_FAN1)
(siehe S. 1, Nr. 11)
Bitte verbinden Sie das
Lüerkabel mit dem
Lüeranschluss; der
schwarze Draht gehört
zum Erdungskontakt.
CPU-Lüeranschlüsse
(3-polig, CPU_FAN1)
(siehe S. 1, Nr. 2)
Verbinden Sie das CPU
-Lüerkabel mit diesem
Anschluss und passen Sie
den schwarzen Draht dem
Erdungssti an.
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 5)
Dieses Motherboard
bietet einen 24-poligen
ATX-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 20-poligen
ATX-Netzteils entlang
Kontakt 1 und Kontakt 13
an.
1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss
dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die
Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der
Audiostileiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen
sie nicht für das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes
Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume
(Aufnahmelautstärke)“ an.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
12
1
24
13
GND
CPU_FA
N_SPEED
FAN_VOLTAGE
GND
FAN_VOLTAG
E
CHA_FAN_SPEED
