115
繁體中文
J3455M
J3355M

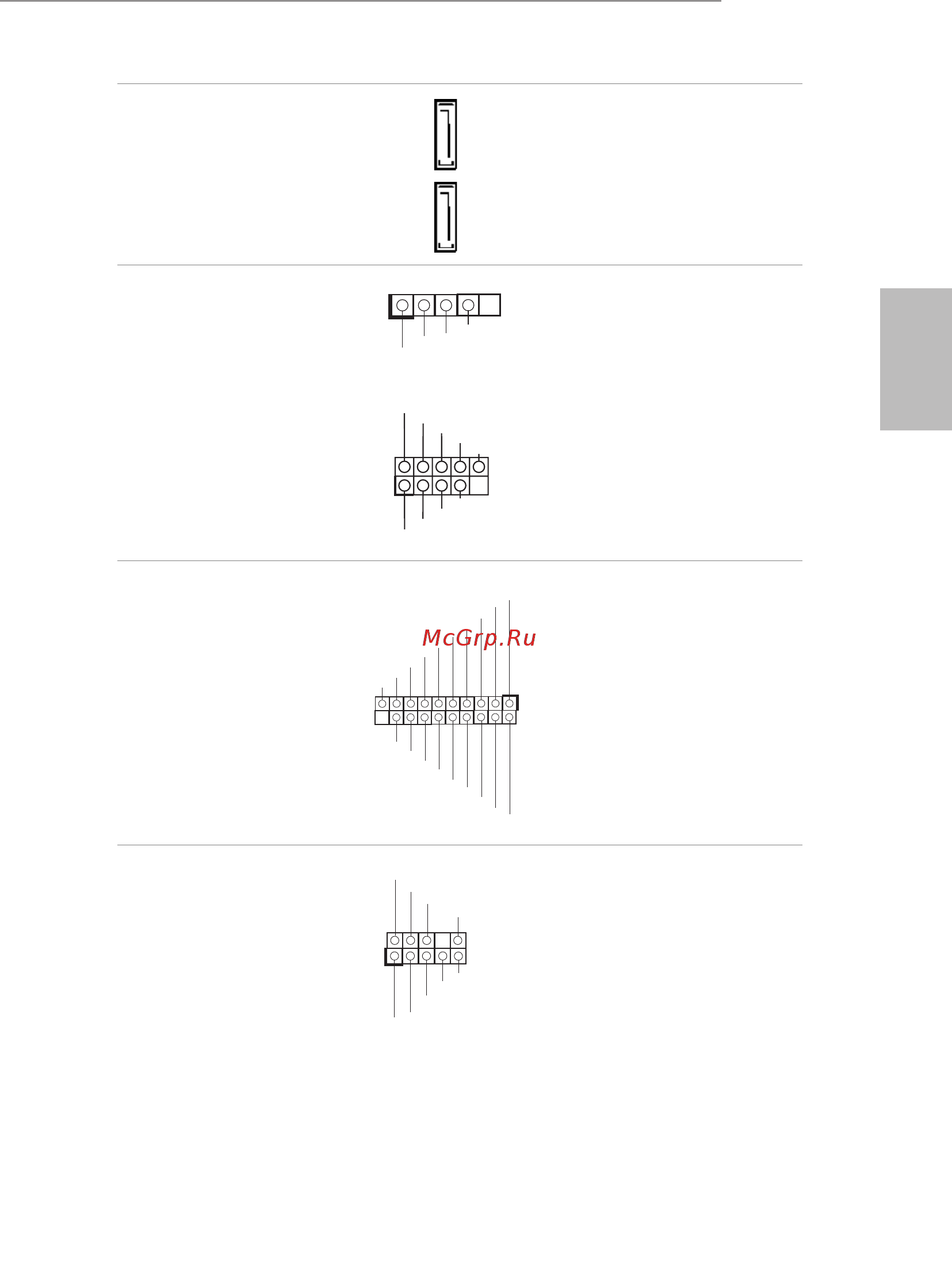

Serial ATA3 接頭
(SATA3_1:
請參閱第 1 頁，編號 6)
(SATA3_2:
請參閱第 1 頁，編號 7)
這兩組 SATA3 接頭皆
支援內部儲存裝置的
SATA 資料纜線，最
高可達 6.0 Gb/s 資料
傳輸率。
USB 2.0 排針
(4-pin USB6)
( 請參閱第
1 頁，編號 13)
(9-pin USB_2_3)
( 請參閱第 1 頁，編號 14)
(9-pin USB_4_5)
( 請參閱第 1 頁，編號 12)
除了 I/O 面板上的一
個 USB 2.0 連接埠外，
在本主機板上還有另
外三組排針。
USB 3.0 排針
(19-pin USB3_2_3)
( 請參閱第 1 頁，編號 8)
除了 I/O 面板上的兩
個 USB 3.0 連接埠外，
在本主機板上還有另
外一組排針。各 USB
3.0 排針皆可支援兩個
連接埠。
前面板音訊排針
(9-pin HD_AUDIO1)
( 請參閱第
1 頁，編號 19)
本排針適用於連接音
訊裝置至前面板音
訊。
1
ID
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
Vbu s
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
IntA_P_SSRX -
Vbu s
I
ntA_P_SSRX -
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
USB_PWR
P-
P+
GND
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
SATA3_1SATA3_2
