62
Русский

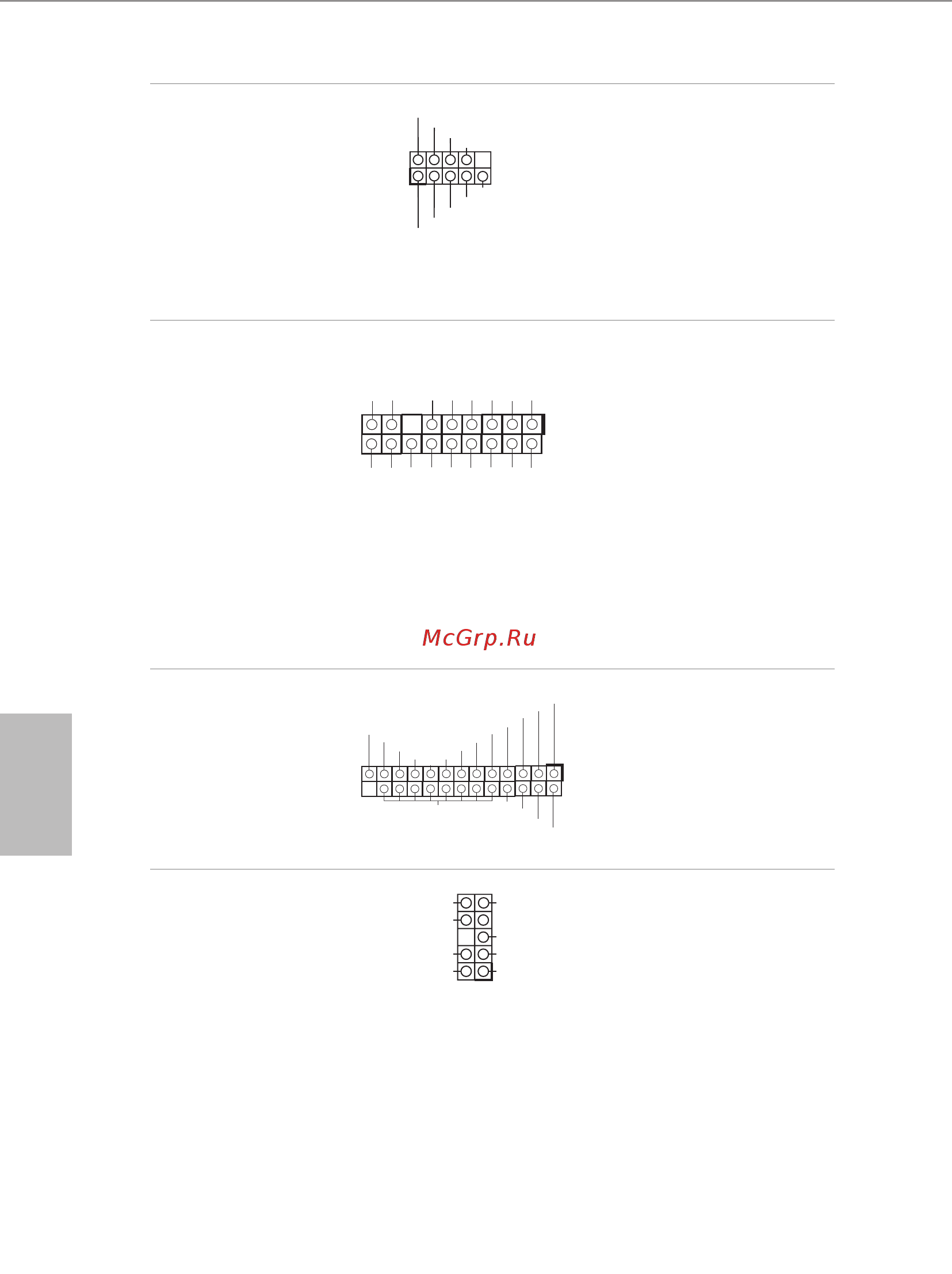

Колодка
последовательного
порта
(9-контактная, COM1)
(См. стр. 1, № 16)
(9-контактная, COM2)
(См. стр. 1, № 17)
Эти две колодки COM-
портов предназначены
для модулей
последовательных
портов.
Колодка ТРМ
(17-контактная, TPMS1)
(См. стр. 1, № 18)
Этот разъем обеспечивает
поддержку системы Trusted
Platform Module (TPM), которая
способна обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
Колодка порта принтера
(25-контактная, LPT1)
(См. стр. 1, № 15)
Это — интерфейс для
подключения кабеля порта
принтера, обеспечивающий
удобное подключение устройств
печати.
Разъем BIOS_PH
(9-контактный BIOS_
PH)
(См. стр. 1, № 1)
Этот разъем предназначен для
записи BIOS во флэш-ПЗУ в
случае повреждения ПЗУ BIOS
и невозможности загрузки
системы.
* Данная колодка предназначена
только для использования на
заводе-изготовителе.
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD3
SPD2
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
SPI_CLK
SPI Power (1.8V)
SPI_DQ3
SPI_DQ1
SPI_CS#
SPI_DQ2
1
GND
SPI_DQ0
1
GN D
SMB_DATA_MAIN
LAD2
LAD1
GN D
S_PWRDWN #
SERIRQ #
GN
D
P CICL K
P CIRST #
LAD3
+3 V
LAD0
+3VS B
GN D
FRAM E
SMB_CLK_MAIN
