95
日本語
J3455M
J3355M

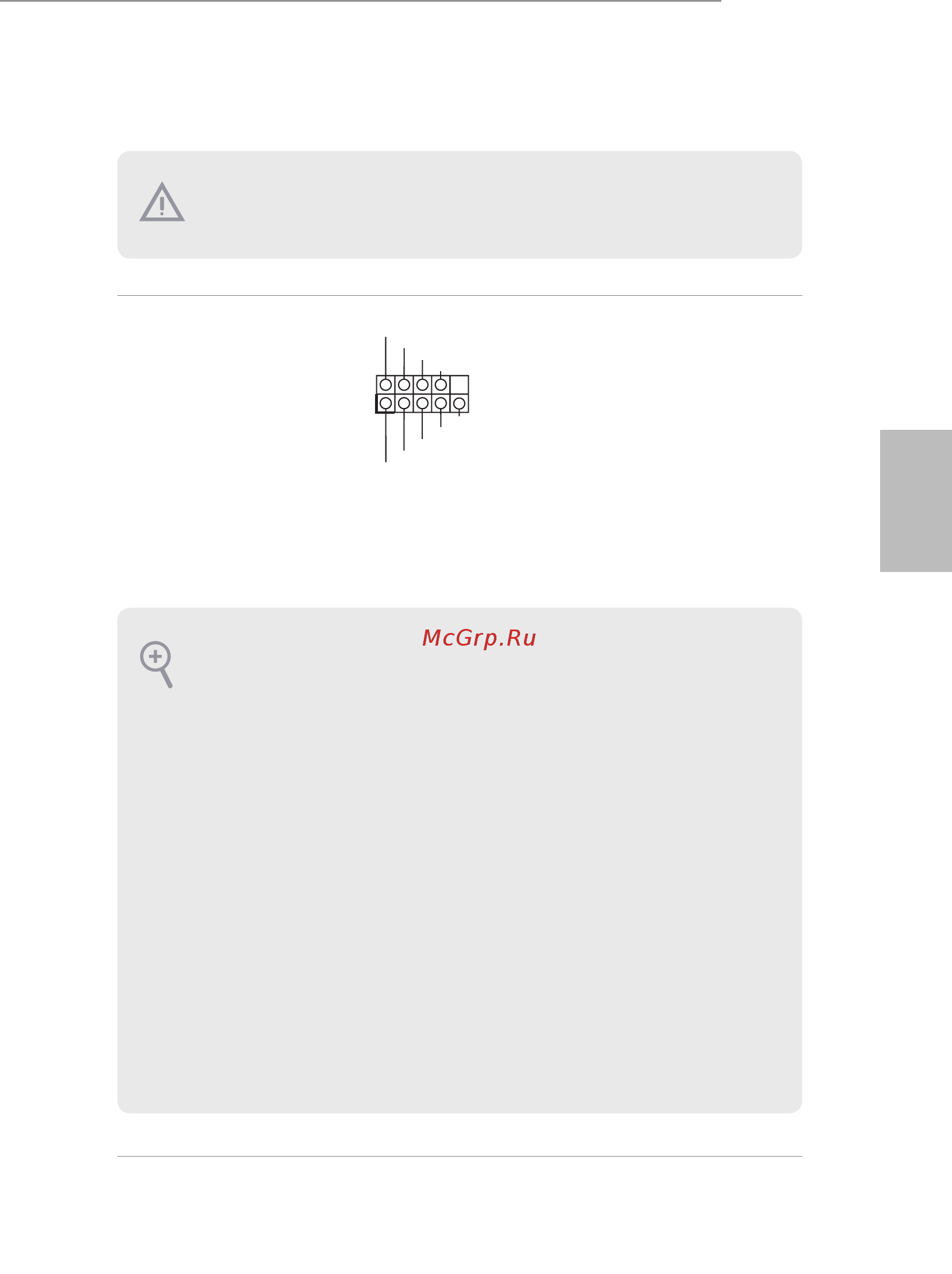

1.4 オンボードのヘッダーとコネクター
システムパネル ヘッダー
（9 ピンパネル 1）
（p.1、No. 10 参照）
電源スイッチを接続し、
ス イ ッ チ を リ セ ッ ト し 、下
記のピン割り当てに従っ
て、シャーシのシステムス
テータス表示ランプをこ
のヘッダーにセットしま
す。ケーブルを接続すると
きには、ピンの＋と−に
気をつけてください。
PWRBTN（ 電 源 ス イ ッ チ ）：
シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、
システムをオフにする方法を設定できます。
RESET（リ
セットスイッチ）：
シャーシ 前面パネル のリセットスイッチに接 続してください。コンピューター がフリー
ズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、コン
ピューターを再起動します。
PLED（シ
ステム電源 LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。システ
ム稼働中は、LED が
点灯します。システムが S1/S3 スリープ状態の場合には、LED
は点 滅を続けます。システムが S4 ス
リープ状態または電源オフ（S5）のときには、
LED は
オフです。
HDLED（
ハードドライブアクティビティ LED）：
シャーシ前面パネルのハードドライブアクティビティLED に
接 続 し て く だ さ い 。ハ ー
ドドライブのデータを読み取りまたは書き込み中に、LED は
オン に なります。
前面パネルデザインは、シャーシによって異なることがあります。前面パネルモ
ジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、
ハ ードドライブアクティ
ビティ LED、
スピーカーなどから構成されます。シャーシの前面パネルモジュールと
このヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致
していることを確かめてください。
オンボードヘッダーとコネクターはジャン パーではありません。これらヘッダーとコ
ネクターにはジャンパーキャップを被せないでください。ヘッダーおよびコネクター
にジャンパーキャップを被せると、マザーボードに永久損傷が起こることがあります。
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
