24
Deutsch

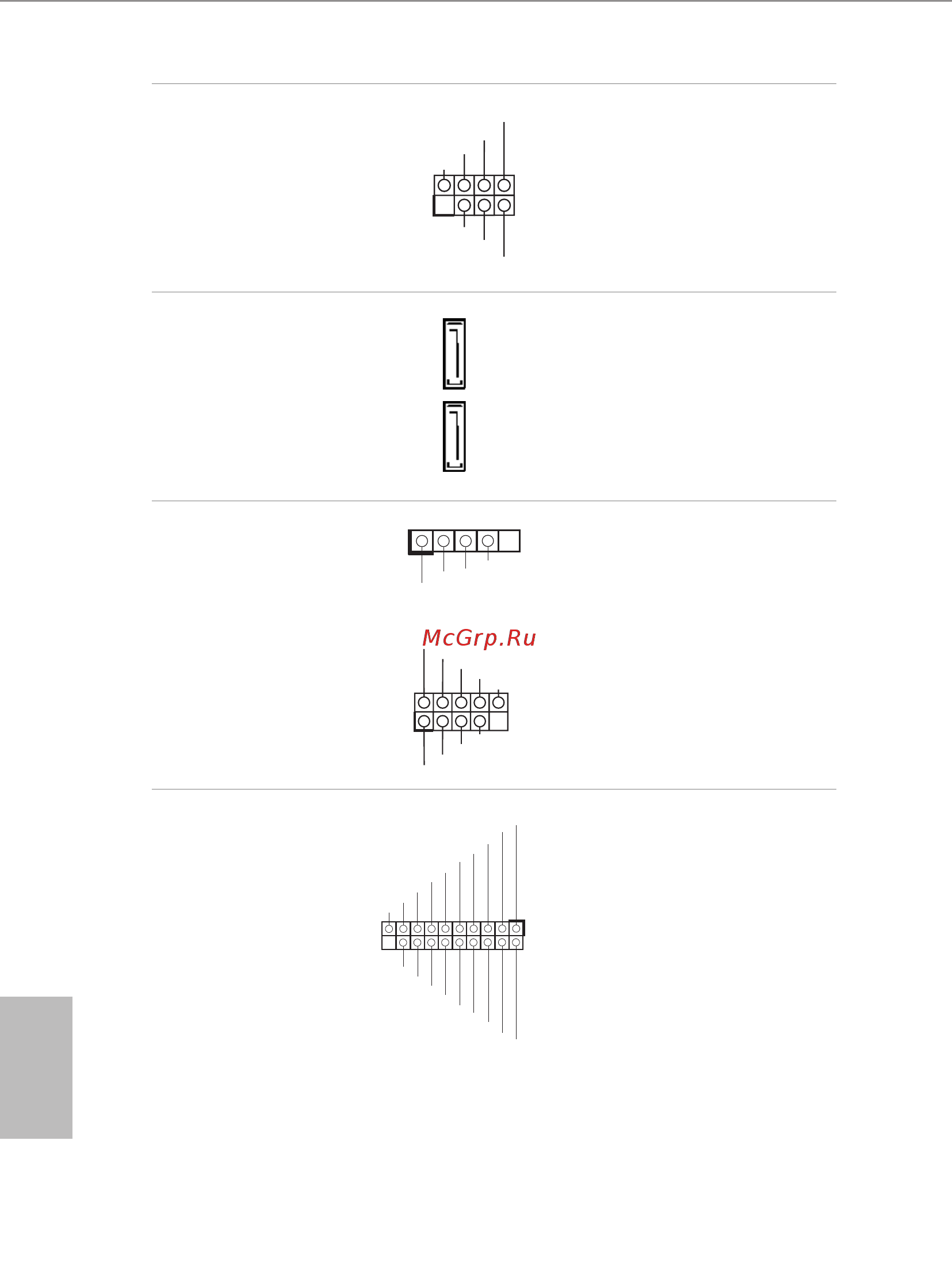

Gehäuseeingris- und
Lautsprecher-Stileiste
(7-polig, SPK_CI1)
(siehe S. 1, Nr. 9)
Bitte verbinden Sie Gehäu-
seeingrisvorrichtung und
den Gehäuselautsprecher
mit dieser Stileiste.
Serial-ATA-3-Anschlüsse
(SATA3_1:
siehe S. 1, Nr. 6)
(SATA3_2:
siehe S. 1, Nr. 7)
Diese zwei SATA-3-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungsge
schwindigkeit bis 6,0 Gb/s.
USB 2.0-Stileisten
(4-polig, USB6)
(siehe S. 1, Nr. 13)
(9-polig, USB_2_3)
(siehe S. 1, Nr. 14)
(9-polig, USB_4_5)
(siehe S. 1, Nr. 12)
Neben ein USB 2.0-Ports
an der E/A-Blende bendet
sich drei Stileiste an
diesem Motherboard.
USB 3.0-Stileisten
(19-polig, USB3_2_3)
(siehe S. 1, Nr. 8)
Neben zwei USB 3.0-Ports
an der E/A-Blende bendet
sich eine Stileiste an
diesem Motherboard. Jede
USB 3.0-Stileiste kann
zwei Ports unterstützen.
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
1
ID
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
Vbu s
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
IntA_P_SSRX -
Vbu s
I
ntA_P_SSRX -
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
USB_PWR
P-
P+
GND
SATA3_1SATA3_2
