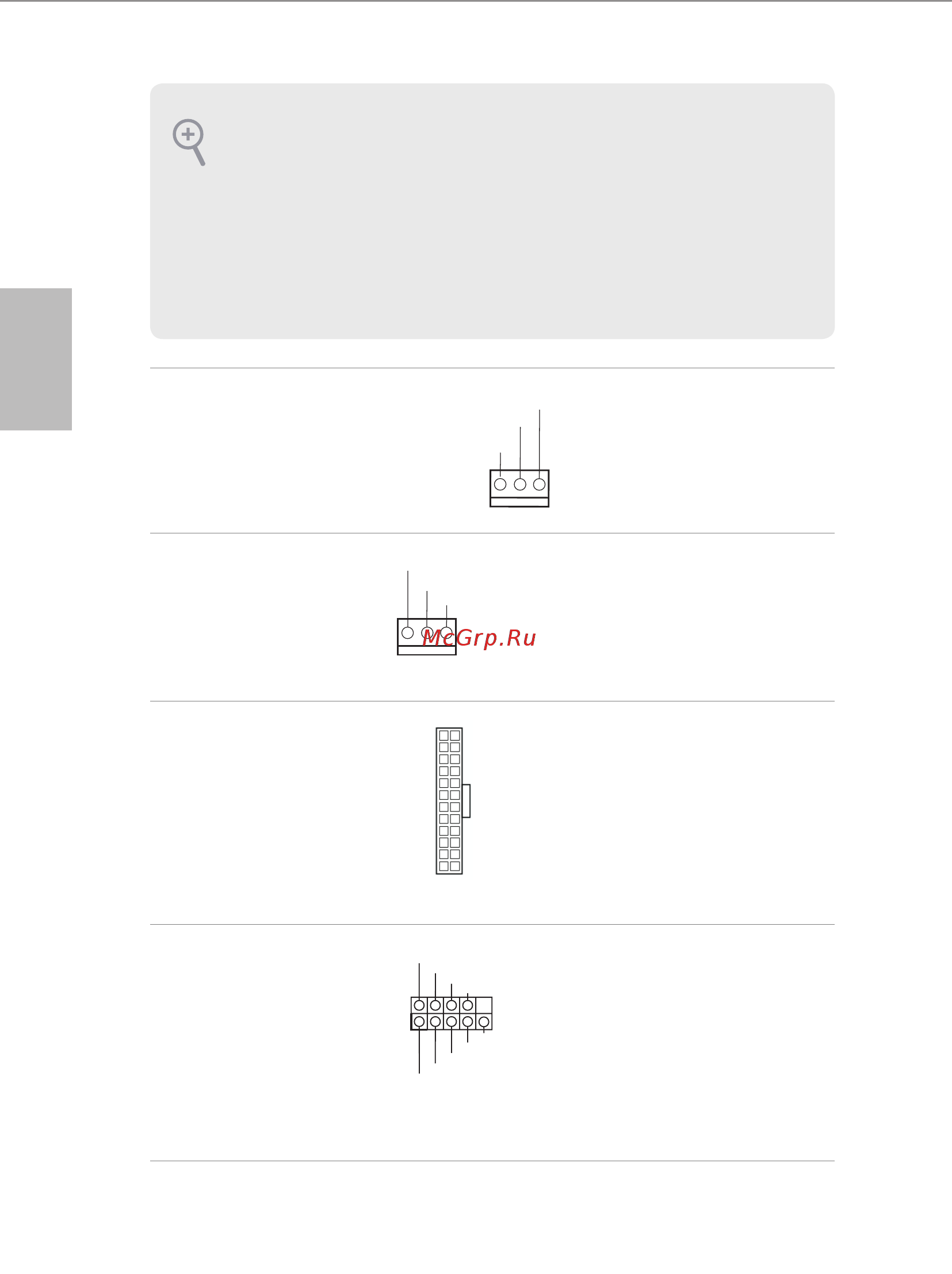

![ASRock J3355M [118/127] 繁體中文](/views2/1688614/page118/bg76.png)
116
繁體中文
機殼風扇接頭
(3-pin CHA_FAN1)
( 請參閱第 1 頁， 編號 11)
請將風扇纜線連接至
風扇接頭，並比對黑
線及接地針腳。
CPU 風扇接頭
(3-pin CPU_FAN1)
( 請參閱第
1 頁， 編號 2)
請將風扇纜線連接至
風扇接頭，並比對黑
線及接地針腳。
ATX 電源接頭
(24-pin ATXPWR1)
( 請參閱第 1 頁，編號 5)
本主機板配備一組
24-pin ATX 電源接
頭。若要使用 20-pin
ATX 電源供應器，請
插入 Pin 1 及 Pin 13。
序列連接埠排針
(9-pin COM1)
( 請參閱第 1 頁，編號
16)
(9-pin COM2)
( 請參閱第 1 頁，編號
17)
此 COM1 排針支援序列
連接埠模組。
1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必
須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2.
若
您使用 AC' 97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC' 97 音訊
面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整
「錄音音量」。
12
1
24
13
GND
CPU_FA
N_SPEED
FAN_VOLTAGE
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
GND
FAN_VOLTAG
E
CHA_FAN_SPEED
