SiRUBE37-704 :& # (PCB) $
% 201

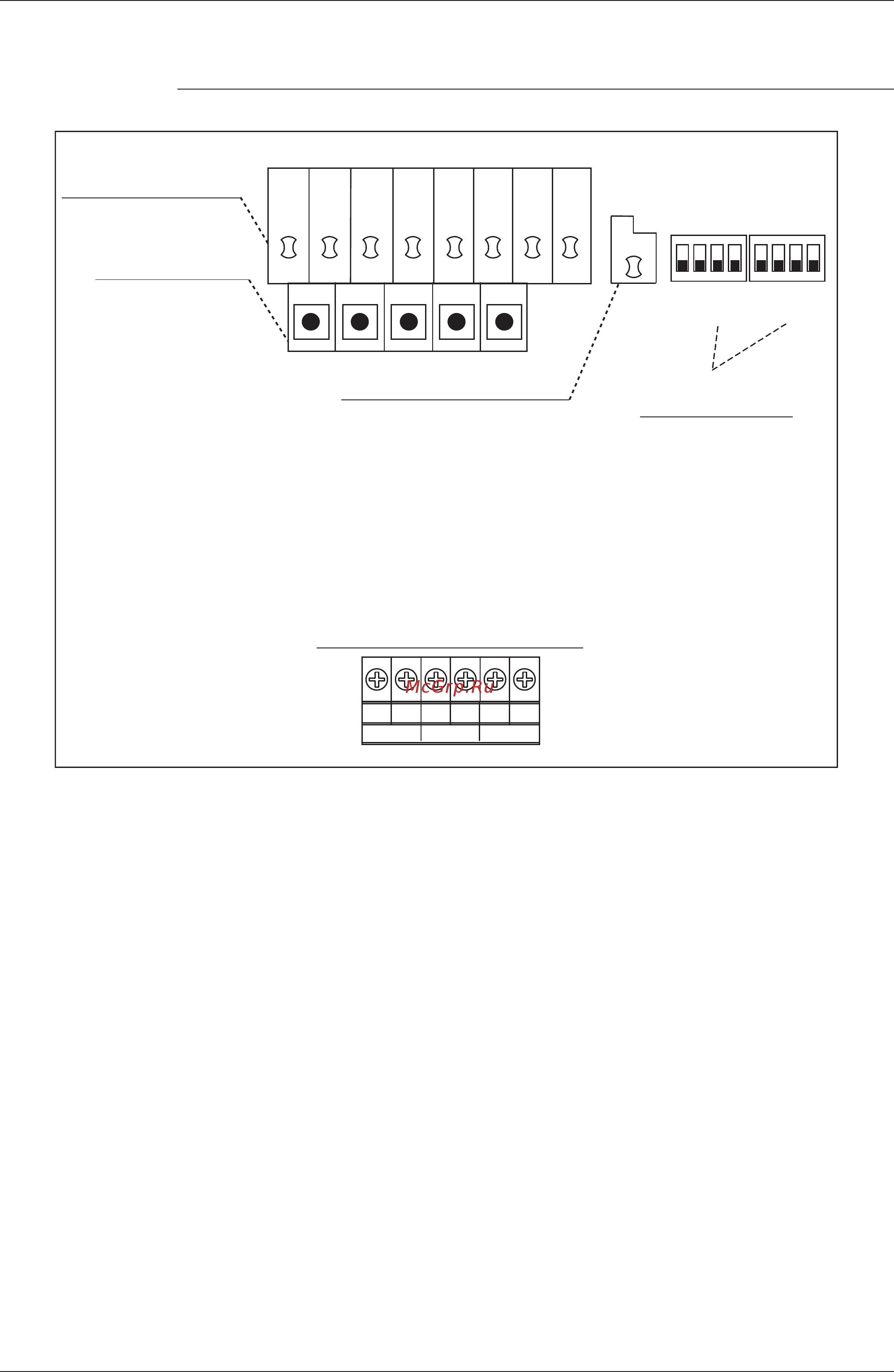

2. :& # (PCB) $
PCB $
BS1
MODE
(РЕЖИМ)
SET
(УСТАНОВКА)
RETURN
(ВВОД)
TEST
(ТЕСТ)
RESET
(СБРОС)
BS2 BS3 BS4 BS5
H1P H2P H3P H4P H5P H6P H7P
H8P
1 2 3 4 1 2 3 4
Внутренний. −
Наружный
Наружный −
Наружный
Mульти наружный.
(2) Вывод установленного
режима (СИД)
(3) Переключатель
установки режима
(1) Индикатор нормальной
работы микрокомпьютера
(4) Переключатель
местной установки
Соединительная клемма для передачи данных
DS1 DS2
HAP
(V3054)
(1) Индикатор нормальной работы микрокомпьютера
Изображение этого монитора мигает в нормальном режиме, включается и выключается при
возникновении неисправности.
(2) Вывод установленного режима (СИД)
Режим отображения СИД в соответствии с настройками.
(3) Переключатель установки режима
Использовался для изменения режима.
(4) Переключатель местной установки
Используется для местных установок.
F1 F2 F1 F2 Q1 Q2
