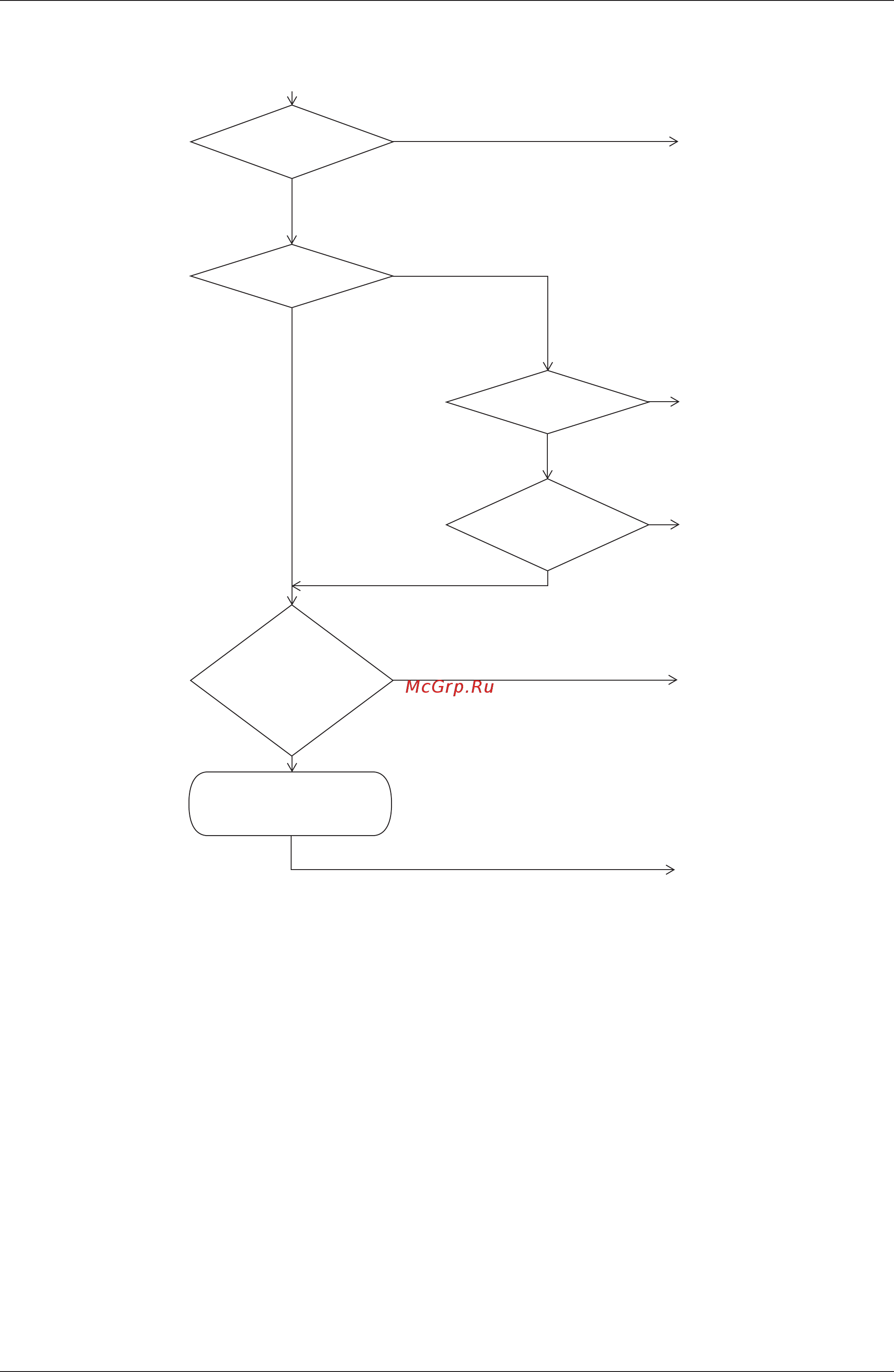

SiRUBE37-704 " # (OP: c*# ,=/,k=)
381
НЕТ
НЕТ
Не может использоваться в
комбинации с соединительным
адаптером для электрических
приспособлений. Удалите
соединительный адаптер для
электрических приспособлений и
одновременно перезагрузите блок
питания для всех дополнительных
контроллеров централизованного
управления.
Таймер режима работы и
параллельный интерфейс не могут
использоваться вместе. Разъедините
таймер режима работы или
параллельный интерфейс и
одновременно перезагрузите блок
питания для всех дополнительных
контроллеров централизованного
управления.
Разъедините
индивидуальный/комбинированный
соединитель таймера режима работы
и одновременно перезагрузите блок
питания для всех дополнительных
контроллеров централизованного
управления.
Выполните так, чтобы соединитель
для установки главного управления
был подсоединен к одному пульту
централизованного управления, и
сбросьте электропитание всех
дополнительных пультов
централизованного управления
одновременно.
Отсоедините соединитель для
установки главного управления от
главного пульта, подсоедините к
другому дополнительному пульту
централизованного управления и
вновь сбросьте электропитание всех
дополнительных пультов
централизованного управления
одновременно. Контроллер,
подсоединенный посредством
соединителя для установки главного
пульта управления, после удаления
неисправности, дефектный и его
необходимо заменить.
Переустановите блок питания
одновременно для всех
дополнительных контроллеров
централизованного управления.
ДА
ДА
ДА
Подсоединен
ли проводной адаптер для
дополнительного электрического
оборудования?
Подключен таймер
режима работы?
Соединены
ли два или более
дополнительных
пультов централизованного
управления с соединителем для
установки главного управления?
ДА
Подсоединен
параллельный интерфейс?
НЕТ
ДА
Подсоединен ли
индивидуальный / совместный
соединитель программируемого
таймера?
НЕТ
НЕТ
Если неисправность все еще не устранена:
A
(V2843)
