SiRUBE37-704 %$ &
419

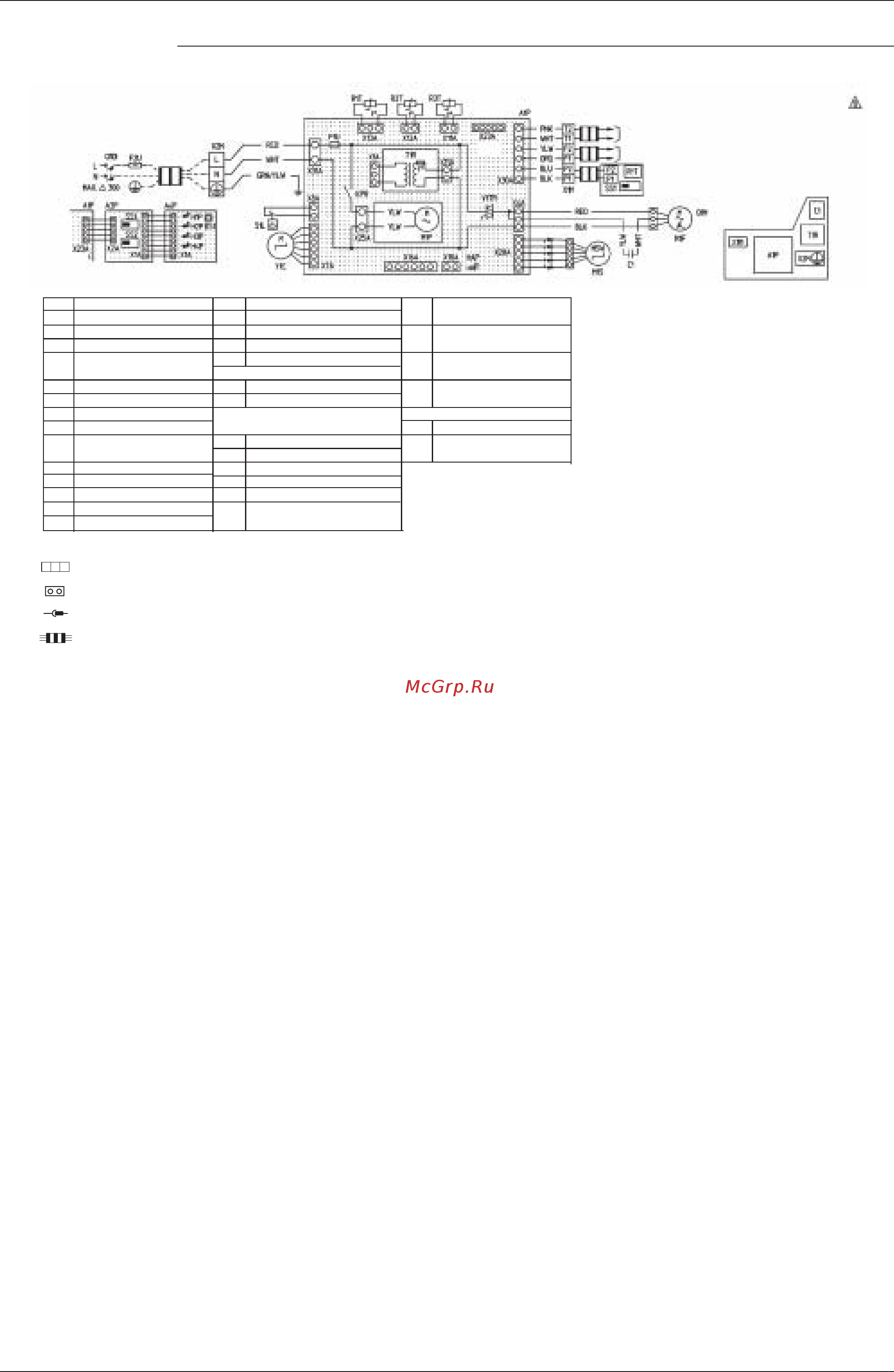

FXZQ20M / 25M / 32M / 40M / 50MV1
Класс 20,25,32,40,50
(класс 22,28,36,45,56)
Электропитание
220-240V
~
50Гц
(см. прим.3)
Ввод снаружи (см. прим. 4)
Централизованный пульт дист.
управления передачи данных (см.
прим. 2)
проводной пульт дистанционного
управления
Клеммная коробка
(см.
прим.3)
A1P Печатная плата
C1 Конденсатор (M1F)
F1U Плавкий предохранитель (B, 5A, 250 В)
F2U
Плавкий предохранитель местной поставки
HAP Светодиод (рабочий монитор
зеленый)
KPR Магнитное реле (M1Р)
M1F
Электродвигатель (Внутренний вентилятор)
M1P Электродвигатель (Дренажный насос)
M1S
Электродвигатель (поворотная заслонка)
Q1DI Детектор утечки на землю
(макс. 300мА)
Q1M Тепловая защита (M1F, встроенная)
R1T Термистор (Воздух)
R2T Термистор (бобина-жидкость)
R3T Термистор (бобина-газ)
S1L Поплавковый выключатель
T1R Трансформатор (220-240 / 22 В)
V1TR Симметричный триодный тиристор
X1M Клеммная колодка
X2M Клеммная колодка
Y1E Электронный расширительный вентиль
Проводной пульт дистанционного управления
R1T Термистор
SS1
Селекторный переключатель (главный/подчиненный)
Инфракрасный пульт дистанционного управления (
приемник/дисплей)
A3P Печатная плата
A4P Печатная плата
BS1 Клавиша (вкл/выкл)
H1P Светодиод (Вкл. - Красный)
H2P Светоизлучающий диод (таймер-зеленый)
: Клемма
: Соединитель
: Зажим провода
: Внешняя электропроводка
ПРИМЕЧАНИЯ
1. В случае использования централизованного пульта дистанционного управления, подсоедините его к блоку согласно
установкам руководства по эксплуатации.
2. Подключение к разъему Х23А выполняется в случае использования комплекта инфракрасного пульта дистанционного
управления.
3. При подсоединении входных проводов снаружи, на пульте дистанционного управления можно выбрать режим вынужденного
выключения или режим управления вкл/выкл. Более подробное описание см. в инструкциях по установке, поставляемых в
комплекте с блоком.
4. Модель дистанционного управления изменяется в зависимости от системы сочетания. Перед подключением см. технические
данные, каталоги, и т.п.
3TW28836-1B
H3P Светоизлучающий диод
(обозн. фильтра-красный)
H4P Светоизлучающий диод
(разморозка-оранжевый)
SS1 Селекторный переключатель
(главный/подчиненный)
SS2 Селекторный переключатель
(установка беспроводного адреса)
Соединитель дополнительных деталей
X16A Соединитель (проводной адаптер)
X18A Соединитель (вкл/выкл) (проводной
адаптер для доп. элект. оборуд.)
RED:
̷̸̴̧̱̰͂
PNK: РОЗОВЫЙ
BLK: ЧЕРНЫЙ ORG: ОРАНЖЕВЫЙ
WHT: БЕЛЫЙ GRN: ЗЕЛЕНЫЙ
YLW: ЖЕЛТЫЙ BLU: СИНИЙ
