% SiRUBE37-704
234 %
:& A
:& B
:& A B
(V3081)

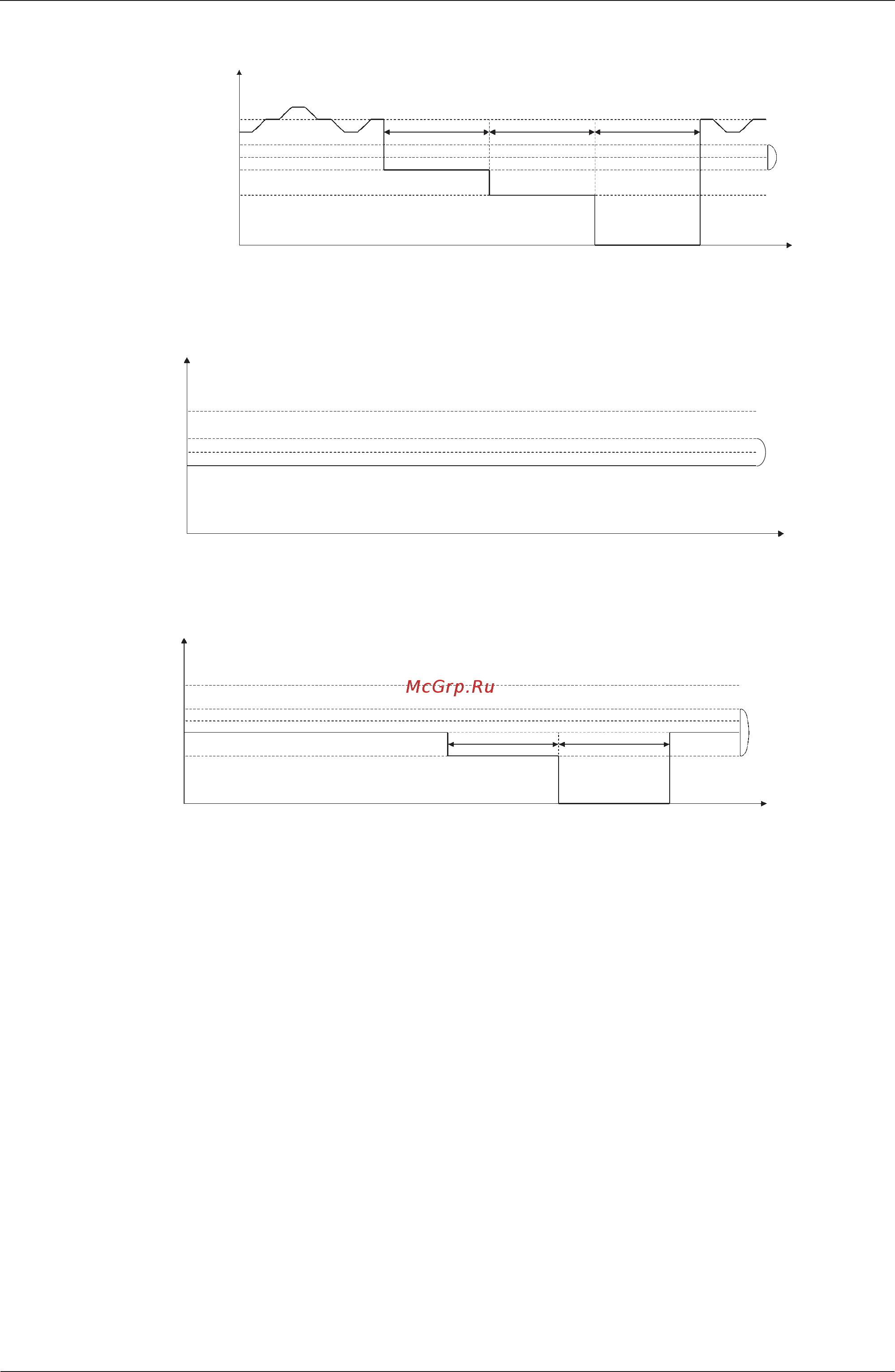

Потребляемая мощность
Номинальная потребляемая мощность
80 % номинальной потребляемой мощности
70 % номинальной потребляемой мощности
60 % номинальной потребляемой мощности
40 % номинальной потребляемой мощности
Аварийное ВЫКЛ термостата
(Работа вентилятора)
Команда уровня нагрузки 1
Потребляемая мощность задана
"Установкой уровня нагрузки 1".
Команда уровня нагрузки 2 Команда уровня нагрузки 3
Потребляемая
мощность при
команде уровня
нагрузки 1 может быть
задана "Установкой
уровня нагрузки 1".
("70 % номинальной
потребляемой
мощности" является
заводской
установкой.)
(V3082)
Потребляемая мощность задана "Установкой уровня нагрузки 1".
Когда "Установка
нормального уровня
нагрузки" задана на ВКЛ
("ВЫКЛ" является
заводской установкой.) ,
потребляемая мощность
может быть задана
"Установкой уровня
нагрузки 1". ("70 %
номинальной
потребляемой мощности"
является заводской
установкой.)
Потребляемая мощность
Номинальная потребляемая мощность
80 % номинальной потребляемой мощности
70 % номинальной потребляемой мощности
60 % номинальной потребляемой мощности
(V3083)
Потребляемая мощность задана "Установкой уровня нагрузки 1".
Команда уровня нагрузки 2
Команда уровня нагрузки 3
Потребляемая мощность
может быть задана
"Установкой уровня
нагрузки 1". ("70 %
номинальной
потребляемой
мощности" является
заводской установкой.)
Во время работы в режиме непрерывной
нагрузки, когда многократно приходит команда
на внешнюю нагрузку, то приоритетной является
команда с более высоким уровнем нагрузки.
Потребляемая мощность
Номинальная потребляемая мощность
80 % номинальной потребляемой мощности
70 % номинальной потребляемой мощности
60 % номинальной потребляемой мощности
40 % номинальной потребляемой мощности
Аварийное ВЫКЛ термостата
(Работа вентилятора)
