SiRUBE37-704
272
"A6" :
A6
FXHQ32~100MAVE, FXDQ20~63NVET, FXDQ20~63NAVE
.
,

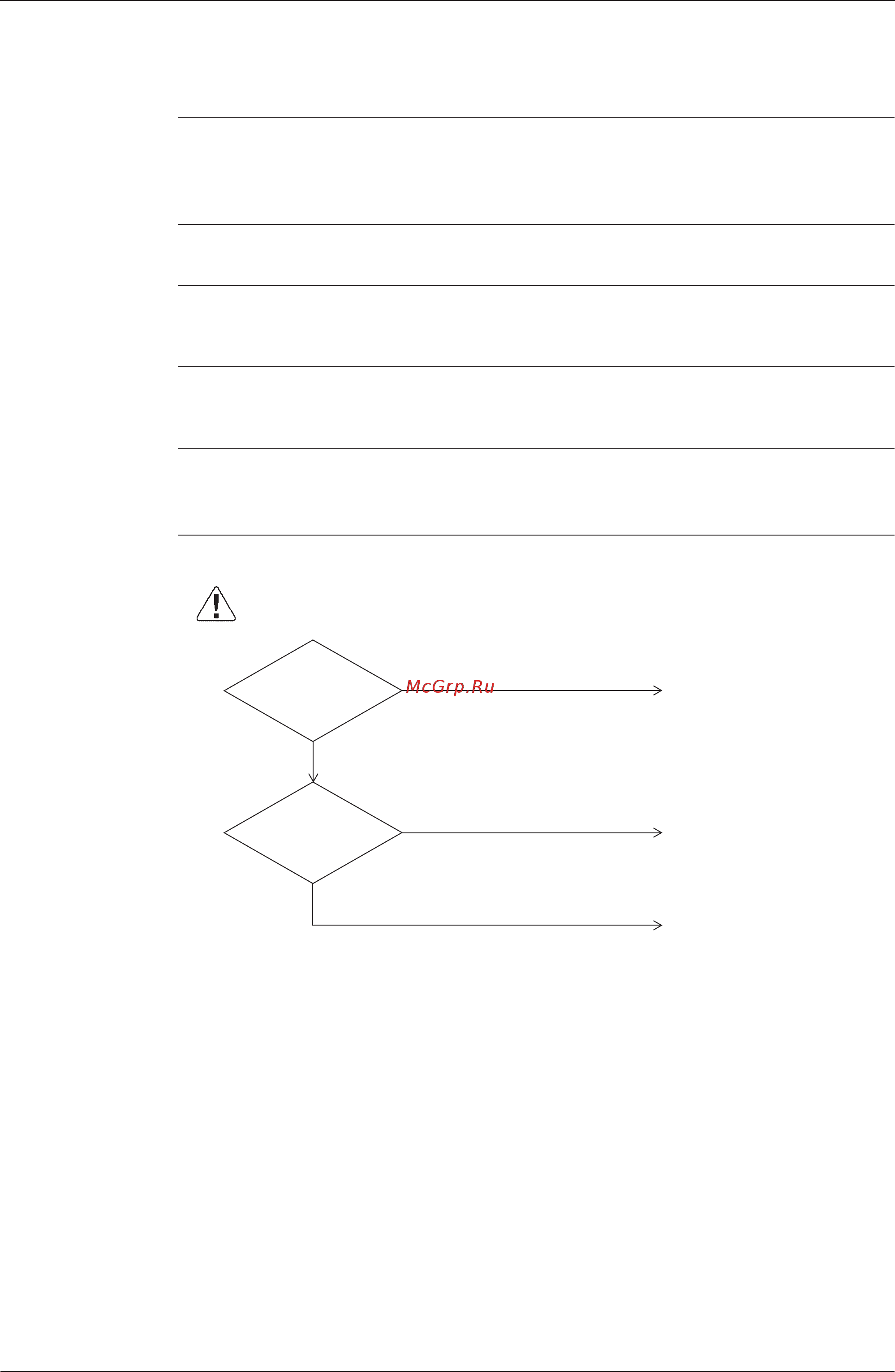

ДА
НЕТ
НЕТ
ДА
Проверьте двигатель вентилятора
внутреннего блока и проводные линии
двигателя.
Замените печатную плату
внутреннего блока.
Подсоедините соединители должным
образом.
(На данном этапе проверьте на
наличие поврежденного контакта
соединителя или обрывов проводов)
Соединители
X4A и X27A
подсоединены должным
образом?
Подается
питание приблиз. 12В
пост.т. между контактами 1 и 3
при отсоединении X27A и
включении блока
питания?
Предостережение
Проверьте, чтобы выключатель электропитания был выключен перед соединением или
рассоединением соединителя, в противном случае детали могут быть повреждены.
