%$ & SiRUBE37-704
418
2.3 ,#

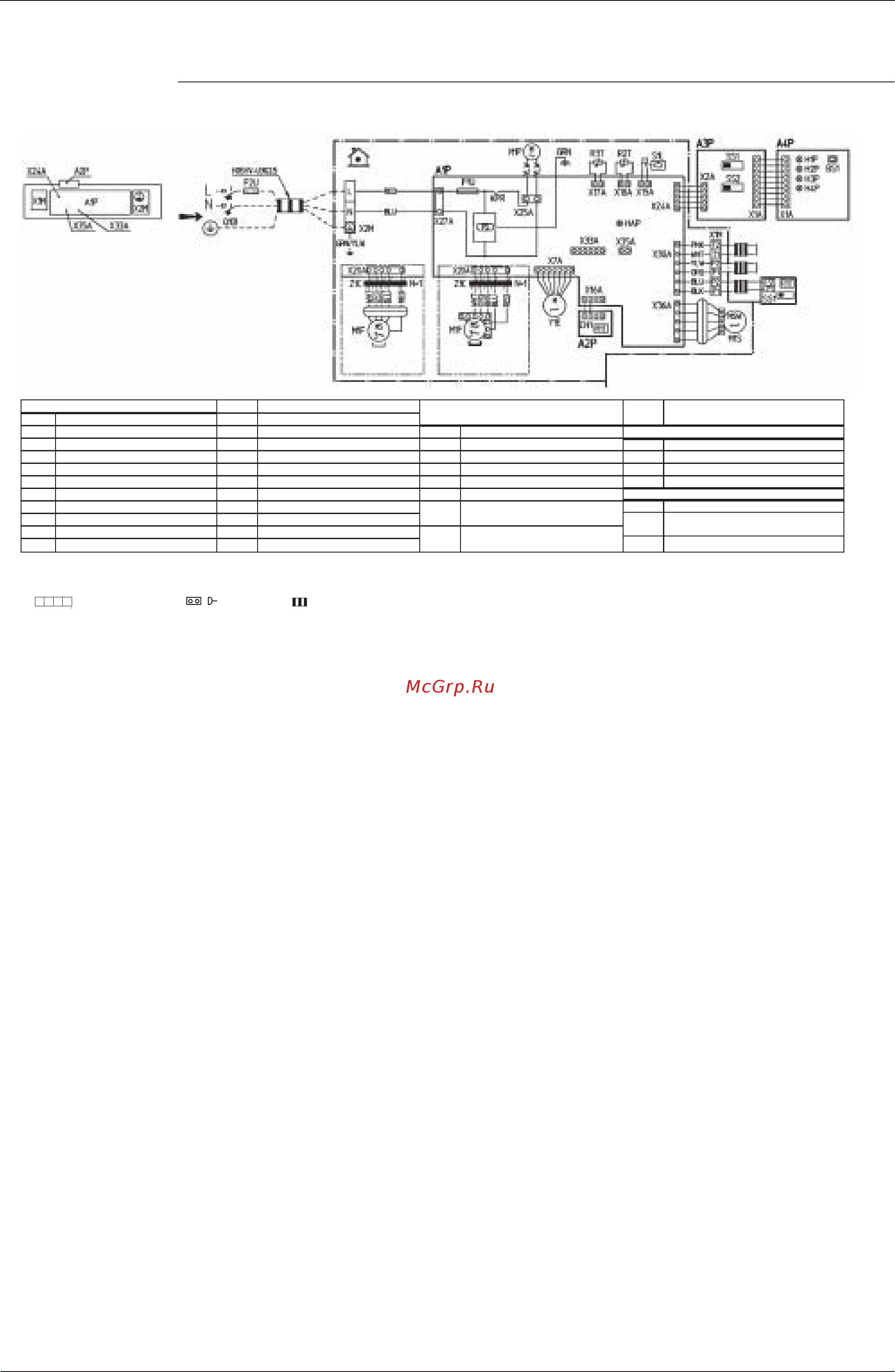

FXFQ20P / 25P / 32P / 40P / 50P / 63P / 80P / 100P / 125PVEB
Класс 20~125
(класс 22~140)
Блок управления 220-240/220В
~50/60Гц
Класс 20~63
(класс 22~71)
Класс 80~125
(класс 90~140)
приемник/дисплей
Ввод снаружи
(прим. 4)
Централизованный
пульт
дистанционного
управления (прим.
2)
проводной пульт
дистанционного
управления
внутр.
ВНУТРЕННИЙ БЛОК
A1P ПЕЧАТНАЯ ПЛАТА
A2P ПЕЧАТНАЯ ПЛАТА
C1 КОНДЕНСАТОР
F1U
ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ (T, 5А, 250В)
F2U
ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ МЕСТНОЙ ПОСТАВКИ
HAP СВЕТОДИОД (РАБОЧИЙ МОНИТОР ЗЕЛЕНЫЙ)
KPR МАГНИТНОЕ РЕЛЕ (M1Р)
L1 ТЕПЛООБМЕННИК
M1F
ЭЛЕКТРОДВИГАТЕЛЬ (ВНУТРЕННИЙ ВЕНТИЛЯТОР)
M1P ЭЛЕКТРОДВИГАТЕЛЬ (ДРЕНАЖНЫЙ НАСОС)
M1S ЭЛЕКТРОДВИГАТЕЛЬ (ПОВОРОТНАЯ ЗАСЛОНКА)
PS ЦЕПЬ ПОДАЧИ ПИТАНИЯ
Q1DI ОПРЕДЕЛИТЕЛЬ УТЕЧКИ ТОКА НА ЗЕМЛЮ
R1T ТЕРМИСТОР (ВОЗДУХ)
R2T БОБИНА ТЕРМИСТОРА
R3T ТЕРМИСТОР (ДЕРЖАТЕЛЬ)
S1L ПОПЛАВКОВЫЙ ВЫКЛЮЧАТЕЛЬ
X1M КЛЕММНАЯ КОЛОДКА
X2M КЛЕММНАЯ КОЛОДКА
Y1E ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ
Z1C ФЕРРИТОВЫЙ СЕРДЕЧНИК
ПРИЕМНИК/ДИСПЛЕЙ (ПОДСОЕДИНЕН К БЕСПРОВОДНОМУ
ПУЛЬТУ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ)
A3P ПЕЧАТНАЯ ПЛАТА
A4P ПЕЧАТНАЯ ПЛАТА
BS1 КЛАВИША (ВКЛ/ВЫКЛ)
H1P СВЕТОДИОД (ВКЛ-КРАСНЫЙ)
H2P СВЕТОИЗЛУЧАЮЩИЙ ДИОД (ТАЙМЕР-ЗЕЛЕНЫЙ)
H3P
СВЕТОИЗЛУЧАЮЩИЙ ДИОД (ОБОЗН. ФИЛЬТРА-КРАСНЫЙ)
H4P СВЕТОИЗЛУЧАЮЩИЙ ДИОД
(РАЗМОРОЗКА-ОРАНЖЕВЫЙ)
SS1 СЕЛЕКТОРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
(ГЛАВНЫЙ/ПОДЧИНЕННЫЙ)
SS2 СЕЛЕКТОРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ (УСТАНОВКА
БЕСПРОВОДНОГО АДРЕСА)
СОЕДИНИТЕЛЬ ДОПОЛНИТЕЛЬНЫХ ДЕТАЛЕЙ
X24A СОЕДИНИТЕЛЬ (ПУЛЬТ ИНФРАКРАСНОГО
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ)
X33A СОЕДИНИТЕЛЬ (ПРОВОДНОЙ АДАПТЕР)
X35A СОЕДИНИТЕЛЬ (АДАПТЕР ГРУППОВОГО УПРАВЛЕНИЯ)
ПРОВОДНОЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
R1T ТЕРМИСТОР (ВОЗДУХ)
SS1 СЕЛЕКТОРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
(ГЛАВНЫЙ/ПОДЧИНЕННЫЙ)
ПРИМЕЧАНИЯ
1. : Клеммная колодка : Соединитель : Внешняя проводка
2. В случае использования централизованного пульта дистанционного управления, подсоедините его к блоку согласно установкам руководства по
эксплуатации.
3. X24A, X33A и X35A подсоединяются при использовании дополнительных аксессуаров.
4. При подсоединении входных проводов снаружи, на пульте дистанционного управления можно выбрать режим вынужденного выключения или
режим управления вкл/выкл. Подробности смотрите в руководстве по установке.
5. Ознакомьтесь со способом работы переключателя (SS1, SS2) в руководстве по установке и технических данных и т.п.
6. Цвета:
RED:
̷̸̴̧̱̰͂ BLK:ЧЕРНЫЙ WHT:БЕЛЫЙ YLW: ЖЕЛТЫЙ GRN:ЗЕЛЕНЫЙ
ORG: ОРАНЖЕВЫЙ BRN: КОРИЧНЕВЫЙ GRY : СЕРЫЙ BLU:СИНИЙ PNK: РОЗОВЫЙ
,
3TW28836-1B
