SiRUBE37-704 %$ &
417

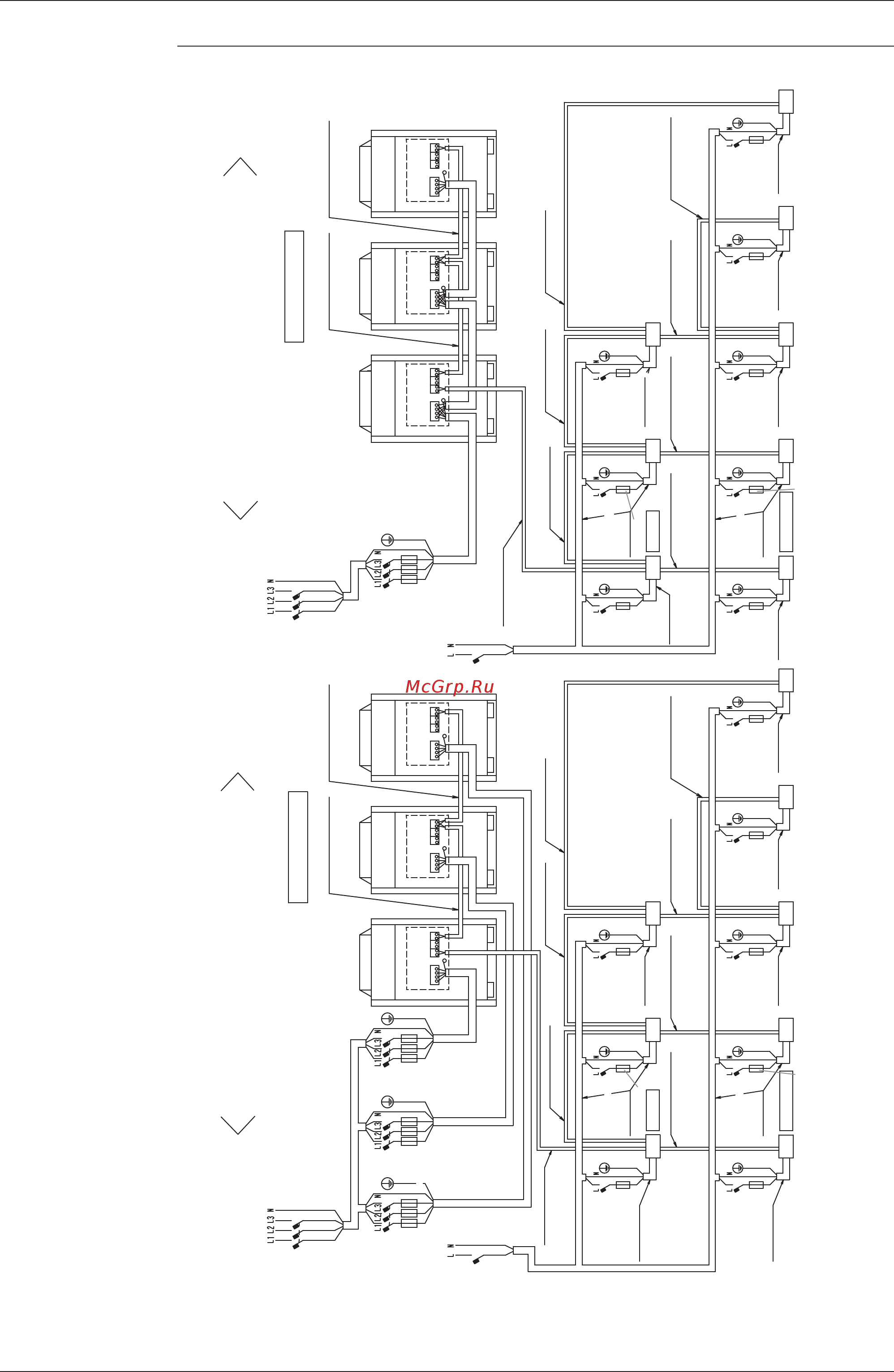

REYQ34P / 36P / 38P / 40P / 42P / 44P / 46P / 48P8Y1B
3D057763
1) Все кабели, элементы и материалы местной поставки, монтируемые на объекте, должны
соответствовать действующим нормам и правилам.
2) Использовать только медный провод.
3) Особенности исполнения проводки см. в электрических схемах.
4) В целях безопасности установите автоматический выключатель.
5) Все электромонтажные работы должны выполняться квалифицированным персоналом,
имеющим допуск к данному виду работ.
ПРИМЕЧАНИЯ
НАРУЖНЫЕ БЛОКИ
2-проводной кабель (линия передачи)
2-проводной кабель (линия передачи)
2-проводной кабель
(силовая линия)
ВНУТРЕННИЕ БЛОКИ
БЛОКИ BS
2-проводной кабель
(силовая линия)
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
Электропитание
Главный
выключатель
6) Оборудование необходимо заземлить в соответствии с действующими нормами и правилами.
7) Показанная проводка предназначена только для указания общих точек соединений, и не включает все детали соединений для конкретной установки.
8) Обязательно установите выключатель и плавкий предохранитель на линии питания каждого блока.
9) Так как данная система состоит из оборудования, в котором используются несколько источников электропитания, то необходимо установить основной
размыкатель, который может отключить все источники питания одновременно.
10) Мощность БЛОКА 1 должна быть больше мощности БЛОКА 2 при последовательном соединении источника электропитания между блоками.
11) Если существует возможность опрокидывания фазы, потери фазы, мгновенного отключения электроснабжения либо включения-выключения питания
во время работы системы, установите на месте схему защиты опрокидывания фазы.
Работа системы при опрокидывании фазы может привести к выходу из строя компрессора и других частей.
[БЛОК 1]
[БЛОК 2]
Выключатель
Электропитание
Главный
выключатель
2-проводной кабель (линия передачи)
2-проводной кабель (линия передачи)
2-проводной кабель (линия передачи)
2-проводной кабель (линия передачи)
2-проводной кабель (линия передачи)
2-проводной кабель (линия передачи)
2-проводной кабель (линия передачи)
Выключатель
Плавкий
предохранитель
Плавкий
предохранитель
2-проводной кабель
(силовая линия)
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
БЛОК ОХЛАЖДЕНИЯ
При отдельной подаче электропитания на
каждый наружный блок
При последовательном подключении
электропитания между блоками
НАРУЖНЫЕ БЛОКИ
2-проводной кабель (линия передачи)
2-проводной кабель (линия передачи)
2-проводной кабель
(силовая линия)
ВНУТРЕННИЕ БЛОКИ
БЛОКИ BS
2-проводной кабель (
силовая линия)
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
Электропитание
Главный
выключатель
[БЛОК 1]
[БЛОК 2]
Электропитание
Главный
выключатель
2-проводной кабель (линия передачи)
2-проводной кабель (линия передачи)
2-проводной кабель (линия передачи)
2-проводной кабель (линия передачи)
2-проводной кабель (линия передачи)
2-проводной кабель (линия передачи)
2-проводной кабель (линия передачи)
Выключатель
Плавкий
предохранитель
Плавкий
предохранитель
2-проводной кабель
(силовая линия)
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
БЛОК ОХЛАЖДЕНИЯ
Выключатель
Плавкий
предохранитель
2-проводной кабель (линия передачи)
[БЛОК 3]
[БЛОК 3]
Плавкий
предохранитель
Плавкий
предохранитель
Выключатель
2-проводной кабель (линия передачи)
Выключатель
Выключатель
Выключатель
