SiRUBE37-704 " #
303
"
#

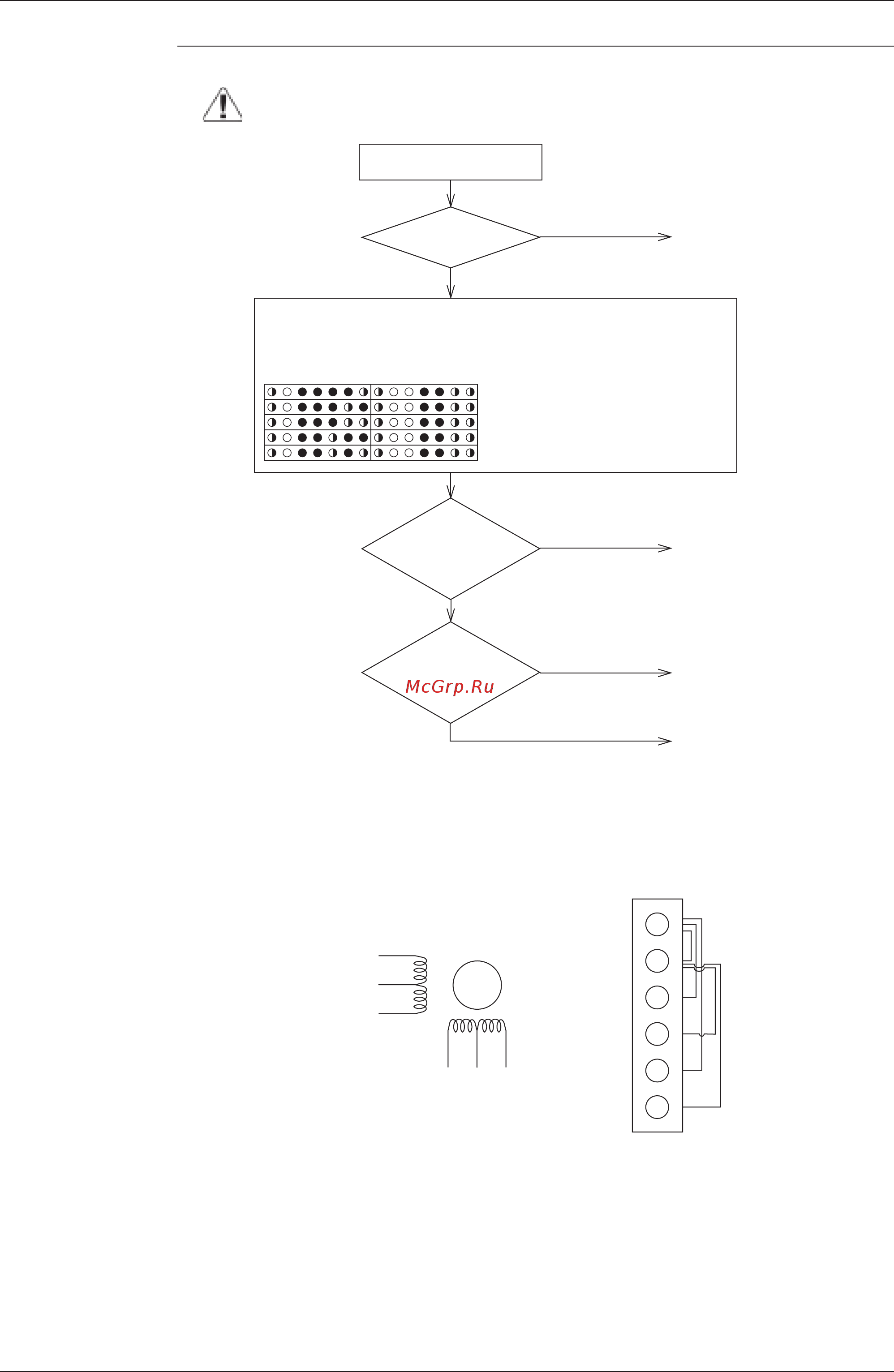

*1: Процесс проверки электронного расширительного вентиля обмотки
привода.
Снимите соединитель электронного расширительного вентиля (X7A) с
печатной платы и измерьте сопротивление, проверьте на
электропроводность между соединительными контактами.
желтый
(2)
Коричневый
(6)
Синий
(4)
φ2 φ4
[COM]
[COM]
φ1
φ3
M
НЕТ
ДА
ДА
НЕТ
НЕТ
ДА
Отключите электропитание и затем
включите снова.
Питание
включается снова в обычном
порядке?
В режиме контроля установите электронный расширительный вентиль, соответствующий
коду неисправности "F9". (процесс проверки см. на странице 226~227.)
При произведении Проверки 4 следующим образом:
Проверка 3 Проверка 4
Примите во внимание внешние
причины, помимо сбоев (напр.,
шумы).
Подсоедините соединитель
должным образом.
Замените обмотку
электронного
расширительного клапана.
Замените печатную плату BS
блока.
→ Электронный расширительный вентиль (Y4E)
→ Электронный расширительный вентиль (Y5E)
→ Электронный расширительный вентиль (Y2E)
→ Электронный расширительный вентиль (Y3E)
→ Электронный расширительный вентиль (Y1E)
Соединитель
электронного
расширительного вентиля
печатной платы
подсоединен
правильно?
Сопротивление
обмотки электронного
расширительного клапана в
норме?
(См. *1)
(1) Белый
(2) Желтый
(3) Оранжевый
(4) Cиний
(5) Красный
(6) Коричневый
Белый (1)
Красный (5)
Оранжевый (3)
Нормальное состояние:
1 Нет электропроводности между контактами (1) и (2)
2 Сопротивление прибл. 300
Ω между контактами (1) и (3)
3 Сопротивление прибл. 300
Ω между контактами (1) и (5)
4 Сопротивление прибл. 300
Ω между контактами (2) и (4)
5 Сопротивление прибл. 300
Ω между контактами (2) и (6)
Предостережение
Проверьте, чтобы выключатель электропитания был выключен перед соединением или
рассоединением соединителя, в противном случае детали могут быть повреждены.
