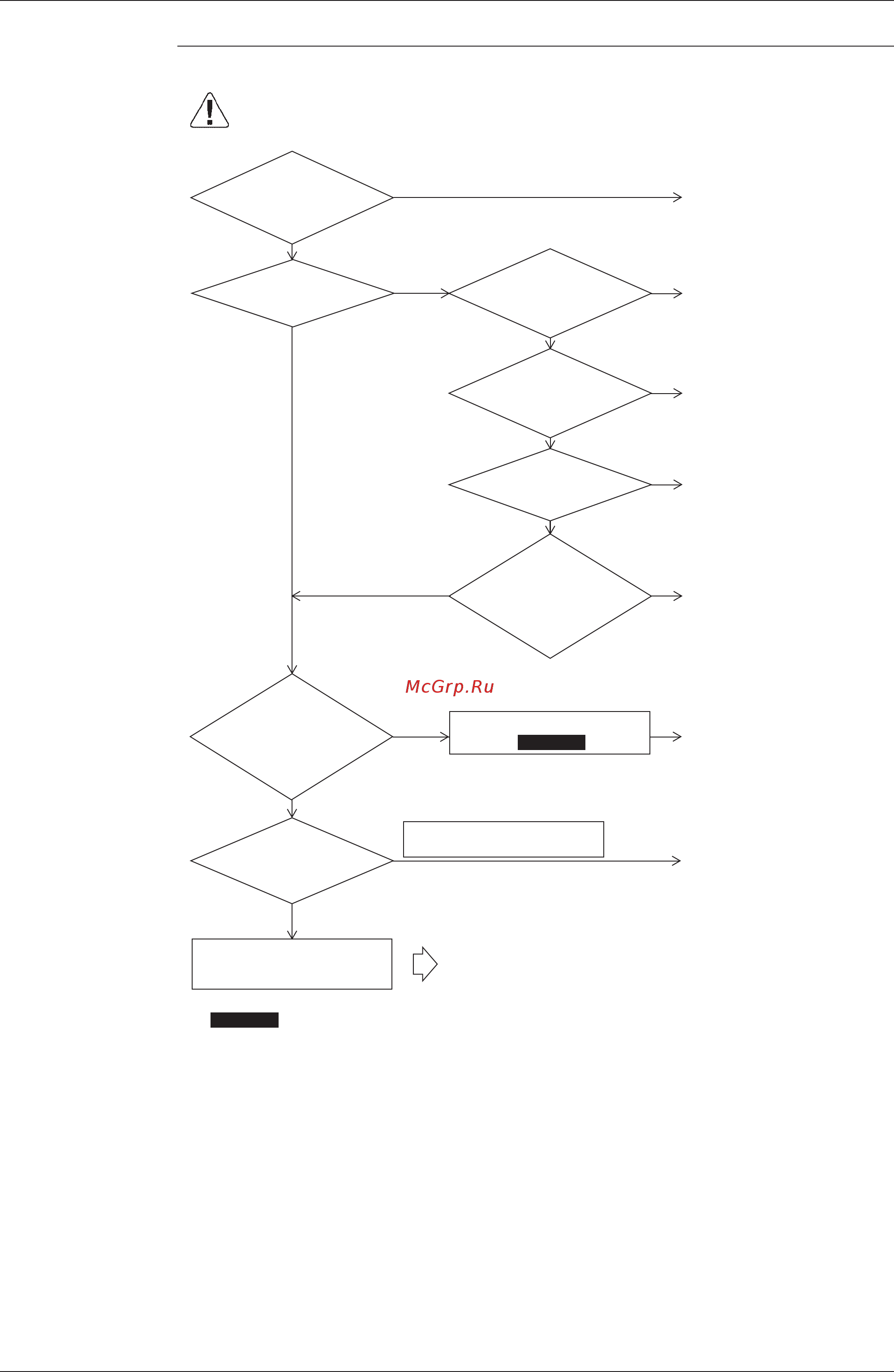

SiRUBE37-704 " # (OP: J# )
375
"
#
Предостережение
Проверьте, чтобы выключатель электропитания был выключен перед соединением или
рассоединением соединителя, в противном случае детали могут быть повреждены.
НЕТ
НЕТ
Не предназначен для совместного
использования с адаптером
дистанционного управления. Снять
адаптер дистанционного управления,
затем сбросить источники
электропитания всего центрального
оборудования.
Не предназначен для совместного
использования программируемого
таймера и интерфейса для BaCnet?.
Снять одно из устройств, затем
сбросить источники электропитания
каждого центрального оборудования.
Не предназначен для совместного
использования программируемого
таймера и интерфейса для DMS-IF.
Снять одно из устройств, затем
сбросить источники электропитания
каждого центрального оборудования.
Не предназначен для совместного
использования программируемого
таймера и параллельного
интерфейса. Снять одно из
устройств, затем сбросить источники
электропитания каждого
центрального оборудования.
Снять соединитель независимое /
совместное использование
(CN1/X1A) программируемого
таймера, затем сбросить источники
электропитания каждого
центрального оборудования.
Интегрировать все центральное
оборудование, к которому подключен
соединитель центрального
оборудования главного блока, затем
сбросить источники электропитания
каждого центрального оборудования.
Отсоединить соединитель
центрального оборудования главного
блока, подсоединить этот
соединитель к другому центральному
оборудованию, затем сбросить
источники электропитания каждого
центрального оборудования.
Центральное оборудование, к
которому подключен соединитель
центрального оборудования главного
блока в момент очистки кода
неисправности, является
неисправным. Заменить это
оборудование.
ДА
ДА
ДА
НЕТ
ДА
Подсоединен ли
адаптер дистанционного
управления (серия KRP2A)?
Подсоединен
ли программируемый
таймер?
Имеется
ли два или
более блоков
центрального оборудования с
подсоединенными соединителями
центрального оборудования
главного блока
(CN1/X1A)?
Сбросьте
источники
электропитания каждого
центрального оборудования.
Подсоединен ли
интерфейс для BaCnet
®
?
НЕТ
НЕТ
ДА
Подсоединен ли
DMF-IF?
НЕТ
ДА
Подсоединен
ли параллельный
интерфейс?
НЕТ
ДА
Подсоединен
ли соединитель
независимое / совместное
использование (CN1/X1A)
программируемого таймера?
Центральное оборудование: Норм.
Список настроек центрального
соединителя главного блока
Проверка 8
Код неисправности MA выводится снова
.
Предполагается, что причиной
неисправности являются внешние
факторы (например, шум),
вызываемые другим оборудованием.
Проверка 8
∗1
∗1
Код "MA" очищен.
: См. информацию на стр. 353.
