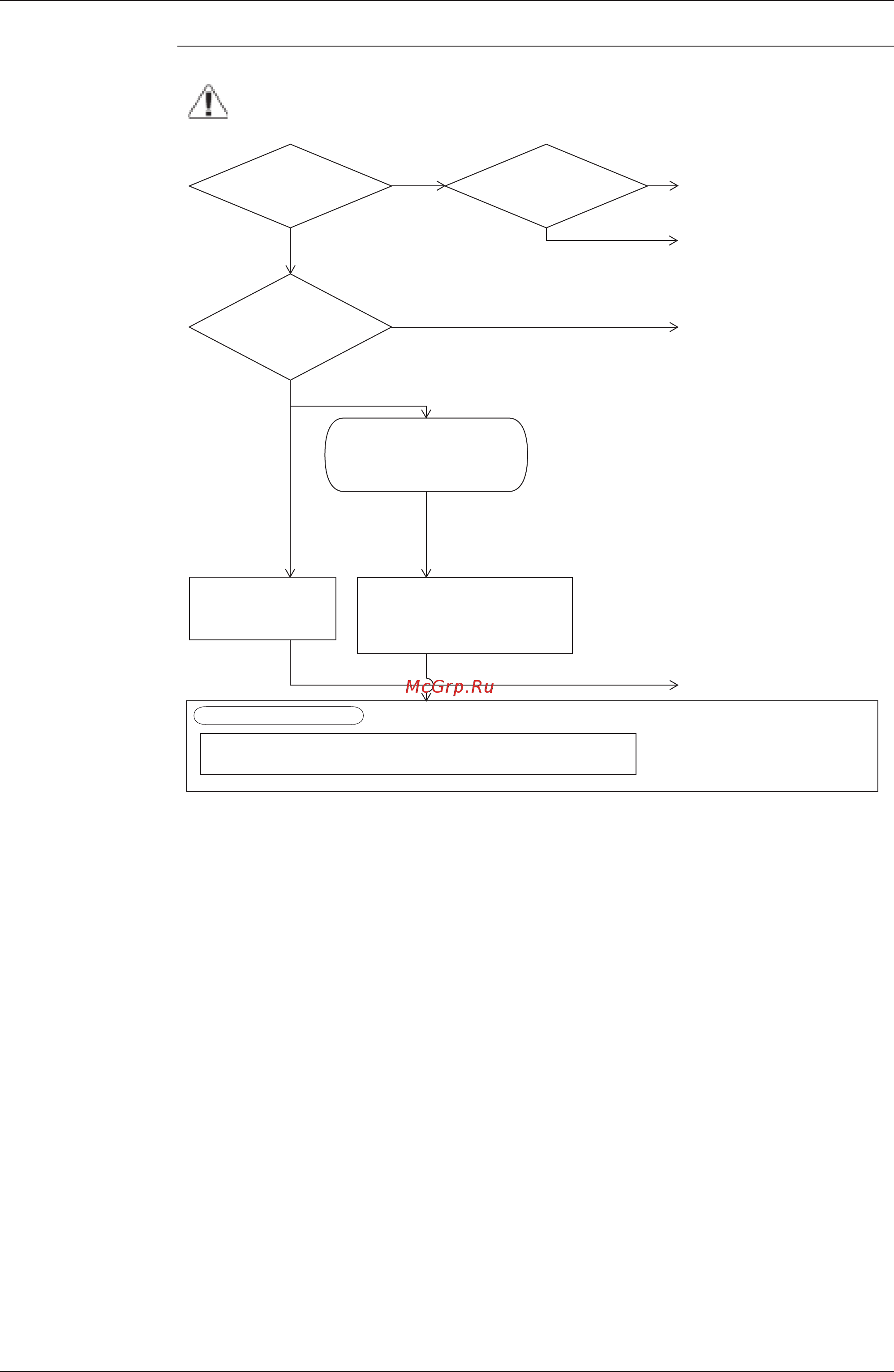

Предостережение
Проверьте, чтобы выключатель электропитания был выключен перед соединением или
рассоединением соединителя, в противном случае детали могут быть повреждены.
Существует
ли дисбаланс
напряжения на инверторе выше
14 В (Y1)? *2
НЕТ
Дефект детали или проводки
После ВЫКЛ электропитания,
проверить и исправить проводку
главной цепи или детали.
(1) Ослабленная или разъединенная
проводка между источником
питания и инвертором
(2) Не верное расположение
контактов K2, перегорание
предохранения или плохой
контакт.
(3) Ослабленный или
разъединенный
противопомеховый фильтр
Использование прибора, постоянно
регистрирующего напряжение
питания между 3 фазами (L1 ~ L2,
L2 ~ L3, L3~L1) в течение
приблизительно всей недели.
Обрыв фазы
Обеспечить нормальные условия
местных факторов.
Дисбаланс напряжения питания
Даже если напряжение питания не
сбалансировано при измерении,
существует ряд случаев, когда оно
сбалансировано в ночное время (около
18.00 - 22.00 часов).
Отклонений характеристик
электропитания не
обнаружено, однако
дисбаланс напряжения
повторяется.
Пояснения для пользователей
Зафиксировать дисбаланс
напряжения питания.
Замените печатную плату инвертора.
ДА
ДА
НЕТ
Дисбаланс
напряжения питания выше
14 В (Y1). *1
Обрыв фазы?
<Если возможен контроль напряжения:>
*1. Измерить напряжение на клеммной колодке питания X1M.
*2. Измерьте напряжение на соединителе X10A (проводные
контакты КРАСНОГО, БЕЛОГО и ЧЕРНОГО цвета) диодного
модуля в инверторе во время работы компрессора.
Предоставить пользователю копию "сообщения о результатах проверки" и оставить
ее для улучшения состояния с дисбалансом.
Поясните пользователю, что существует
"дисбаланс питания", за который компания
DAIKIN не несет ответственность.
измерить
ДА
НЕТ
*В соответствии с сопроводительным "сообщением о результатах проверки" в составе запасных
частей.
