SiRUBE37-704 " #
305
"
#

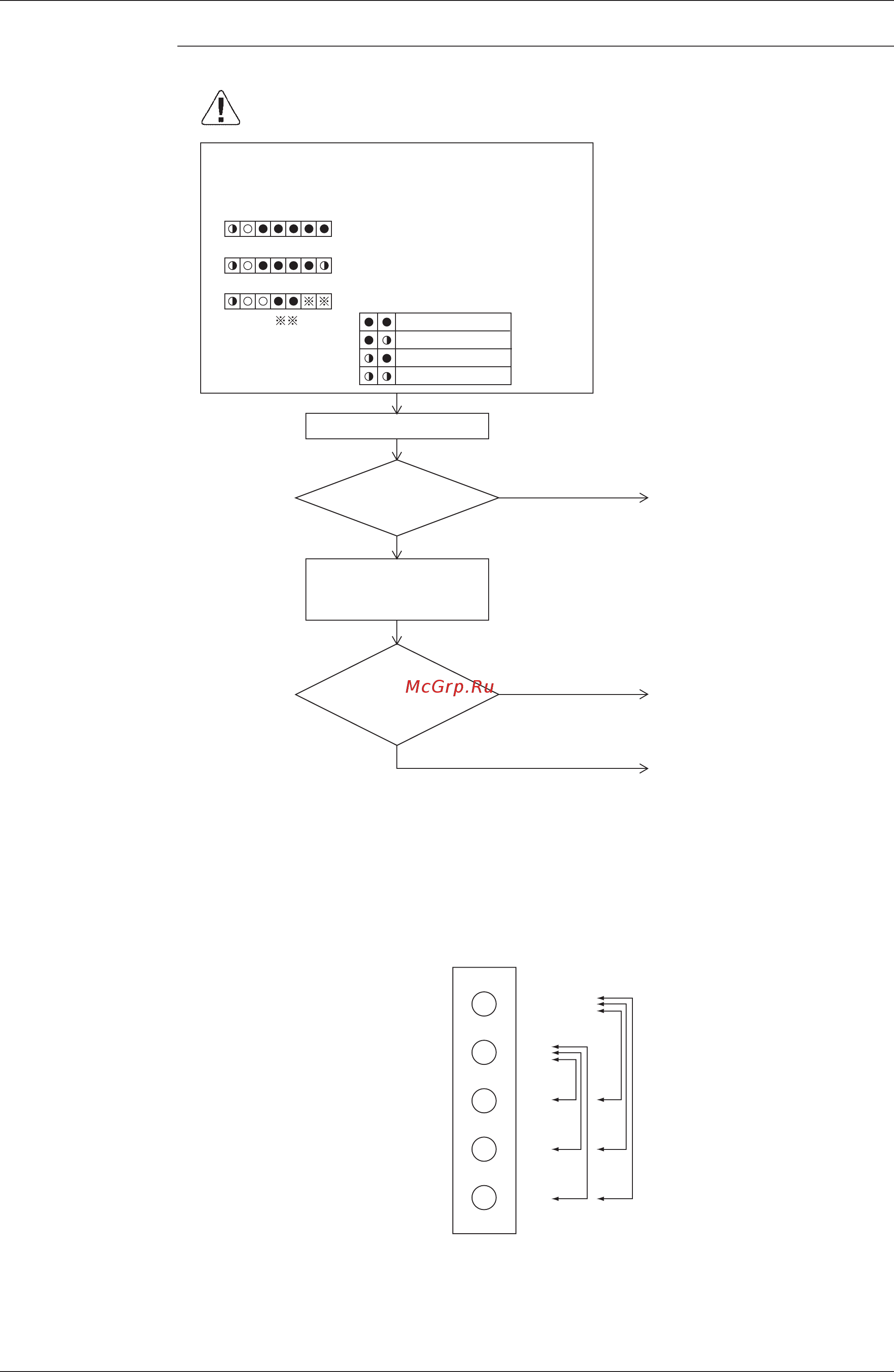

Предостережение
Проверьте, чтобы выключатель электропитания был выключен перед соединением или
рассоединением соединителя, в противном случае детали могут быть повреждены.
НЕТ
ДА
НЕТ
ДА
*1. Проверка соединителя двигателя вентилятора
(1) Отключите питание двигателя вентилятора.
(2) Снимите соединитель (X2A или X4A) на печатной плате для
измерения сопротивления.
Критерии оценки: сопротивление каждой фазы составляет ±20%
Проверьте двигатель вентилятора, соответствующий коду неисправности
"
H7", в режиме контроля.
(см. стр. 226 - 227 касательно способа проверки)
Если Проверка 3 демонстрирует следующее:
→ Двигатель вентилятора 1 (M1F)
Если Проверка 3 демонстрирует следующее:
→ Двигатель вентилятора 2 (M2F)
Идентифицируйте наружный блок на основании Проверки 4.
Толкование " "
Главный блок
Подчиненный блок 1
Подчиненный блок 2
Система
Выключите питание.
Проверьте, в
норме ли соединитель
сигнального провода соответствующего
двигателя вентилятора.
Проверьте соединитель
двигателя вентилятора (*1).
Проверьте,
сбалансировано ли
сопротивление выводного провода
двигателя вентилятора между
Vcc и UVW и между
GND и UVW.
Заменить PCB инвертора.
Двигатель вентилятора 1: замените
печатную плату инвертора (A2P)
Двигатель вентилятора 2: замените
печатную плату инвертора
вентилятора (А5Р)
Замените двигатель
вентилятора.
Произведите правильное
соединение.
Соединитель сигнального
провода (X2A или X4A)
X2A
(V2799)
5 Серый
4 Розовый
3 Оранжевый
2 Cиний
1 Желтый
GND
Vcc
W
V
U
Измерьте
сопротивление
между Vcc-UVW
и GND-UVW.
