% SiRUBE37-704
232 %
:& A
:& B
:& A B
Примечание 1: Вышеуказанные значения являются примерными (измерение происходило в тихом помещении)
Примечание 2: Вышеуказанные значения относятся только к модулю 1.
Уровень шума при
работе
Номинальный уровень
шума при работе
Уровень шума при
работе в режиме 1
Уровень шума при
работе в режиме 2
Уровень шума при
работе в режиме 3
Низкий уровень шума приблиз. 2-3 дБ
(Потребление энергии может быть
увеличено прибл. на 10%).
Низкий уровень шума приблиз. 3-5 дБ
(Потребление энергии может быть
увеличено прибл. на 20%).
Низкий уровень шума приблиз. 5-8 дБ
(Потребление энергии может быть
увеличено прибл. на 30%).

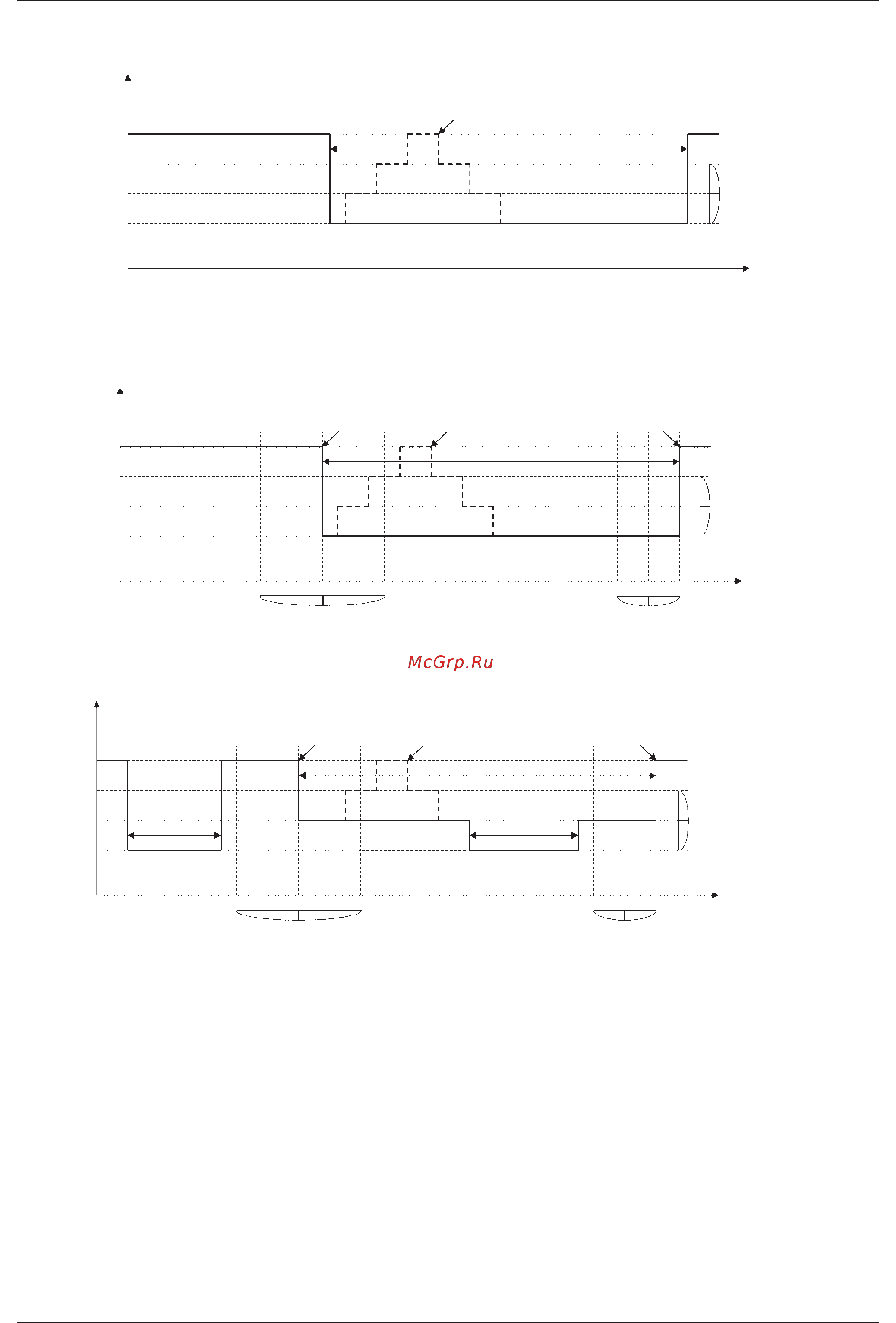

Команда режима низкого уровня шума
(V3078)
Если задана приоритетность
мощности "Установка приоритетности
мощности", то скорость вентилятора
будет увеличиваться в зависимости от
нагрузки кондиционирования, при
увеличенной нагрузке.
Уровень шума при работе в
режиме низкого уровня шума
может быть установлен с
помощью "Установки внешнего
входа низкого уровня шума"
(Заводская установка "Режим 2".)
Уровень шума при работе имеет "Установку
внешнего входа низкого уровня шума"
Уровень шума при
работе
Установка времени "Установка начала
низкого уровня шума в ночное время"
20:00
Задание с помощью "Установки начала низкого уровня
шума в ночное время". (Заводская установка - "22:00")
22:00 0:00
06:00
Задание с помощью "Установки окончания низкого уровня
шума в ночное время". (Заводская установка - "8:00")
07:00 08:00
Номинальный уровень
шума при работе
Уровень шума при
работе в режиме 1
Уровень шума при
работе в режиме 2
Уровень шума при
работе в режиме 3
(V3079)
Если задана приоритетность мощности
"Установка приоритетности мощности", то
скорость вентилятора будет увеличиваться в
зависимости от нагрузки кондиционирования,
при увеличенной нагрузке.
Уровень шума при работе в
режиме низкого уровня шума в
ночное время может быть
установлен с помощью
"Установки низкого уровня
шума в ночное время"
(Заводская установка -
"ВЫКЛ".)
Установка времени на "Установку окончания
низкого уровня шума в ночное время"
Уровень шума при работе задан с
помощью "Установки низкого уровня
шума в ночное время"
Ночное время
Уровень шума при
работе
Установка времени "Установка начала
низкого уровня шума в ночное время"
08:00
Задание с помощью "Установки начала низкого
уровня шума в ночное время". (Заводская
установка - "22:00")
10:00 0:00
06:00
Задание с помощью "Установки окончания
низкого уровня шума в ночное время".
(Заводская установка - "8:00")
07:00 08:00
Номинальный уровень
шума при работе
Уровень шума при
работе в режиме 1
Уровень шума при
работе в режиме 2
Уровень шума при
работе в режиме 3
(V3080)
Если задана приоритетность мощности
"Установка приоритетности мощности", то
скорость вентилятора будет увеличиваться в
зависимости от нагрузки кондиционирования,
при увеличенной нагрузке.
Уровень шума при работе в режиме
низкого уровня шума может быть
установлен с помощью "Установки
внешнего входа низкого уровня шума".
(Заводская установка "Режим 2".)
Уровень шума при работе в режиме
низкого уровня шума в ночное время
может быть установлен с помощью
"Установки низкого уровня шума в
ночное время"
(Заводская установка - "ВЫКЛ".)
Когда получена внешняя команда
на низкий уровень шума во время
работы в режиме низкого уровня
шума в ночное время,
режим 2 является более
приоритетным по сравнению с
Режимом 1, а Режим 3 является
более приоритетным по
сравнению с Режимом 2.
Установка времени на "Установку окончания низкого уровня шума в ночное время"
* Уровень шума при работе
имеет "Установку внешнего
входа низкого уровня шума"
* Уровень шума при
работе имеет "Установку
низкого уровня шума в
ночное время"
* Ночное время
* Команда режима
низкого уровня шума
Команда в режиме низкого
уровня шума Уровень рабочего
шума при помощи "Установки
внешнего входа низкого уровня
шума"
