Запись и считывание рабочих данных SiU30-408
138 Программа проверки, тип 3, прикладная версия
3. Запись и считывание рабочих данных

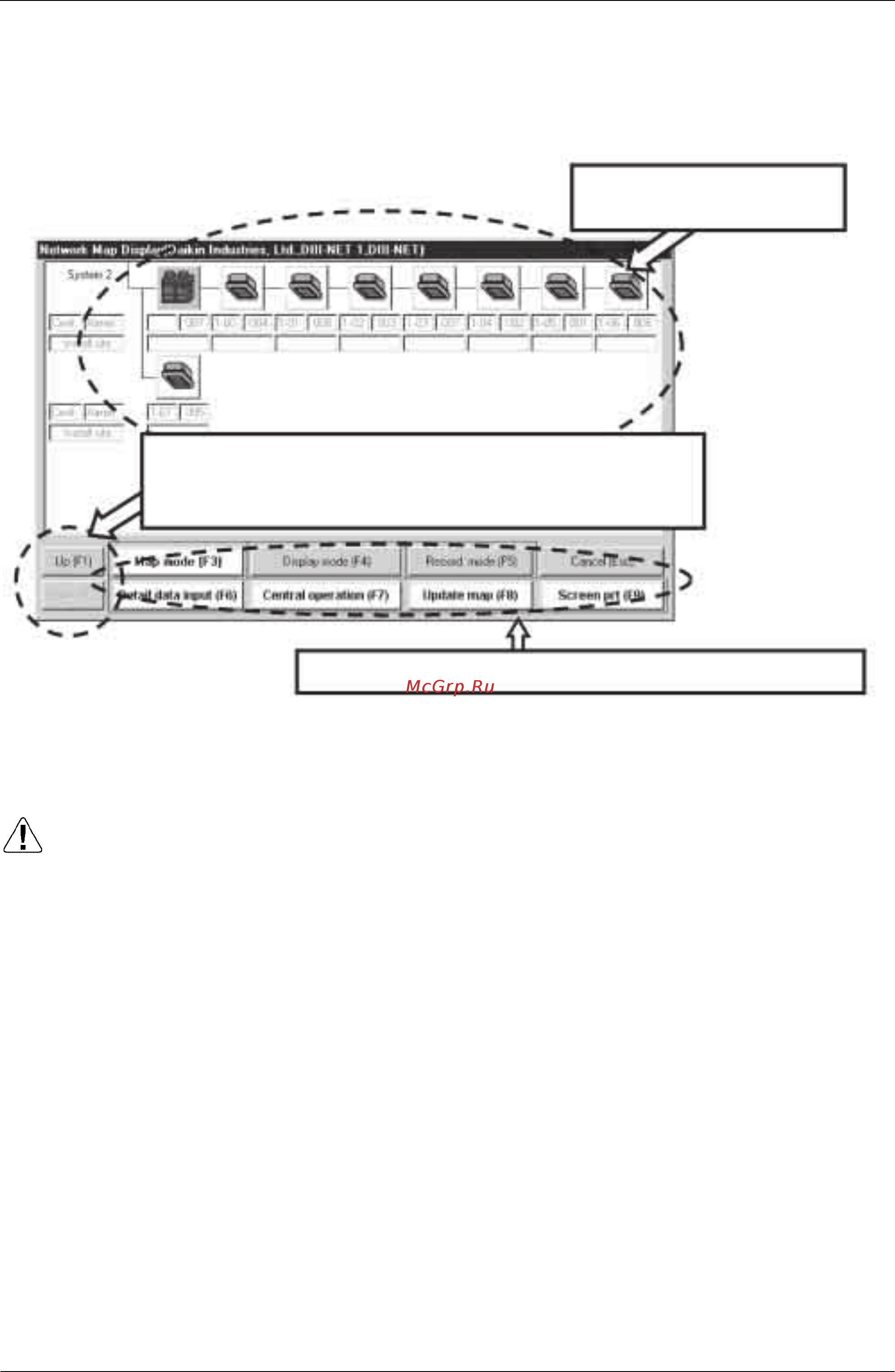

3.1 Окно меню (Табличный режим)
Если данные о блоках считываются правильно, появляется окно, показанное выше.
При появлении этого окна, выберите режим работы с пиктограммами меню.
Предостережение
Количество наружных блоков изменяется в зависимости от количества блоков.
Цвет блока
Красный - неисправность
Фиолетовый - неисправность при передаче данных
Зеленый - рабочие условия (ВКЛ термостат на наружном блоке)
Серый - остановка работы (ВЫКЛ термостат на наружном блоке)
Здесь выводятся внутренние и
наружные блоки.
Пиктограммы рабочего меню, используемые для выбора меню.
Если существуют другие системы, подсоединенные через систему передачи
Наружный-Наружный, они будут выведены на экран.
Эти символы используются как команды для передачи на дисплей других
систем.
