Сбор и считывание данных в программе проверки SiU30-408
150 Программа проверки, тип 3, прикладная версия
4.3 Обработка данных
Обработать данные, собранные после преобразования CSV.
Обработка выполняется на основе анализа данных в окне EXCEL или в графической форме.
1. Анализ данных EXCEL

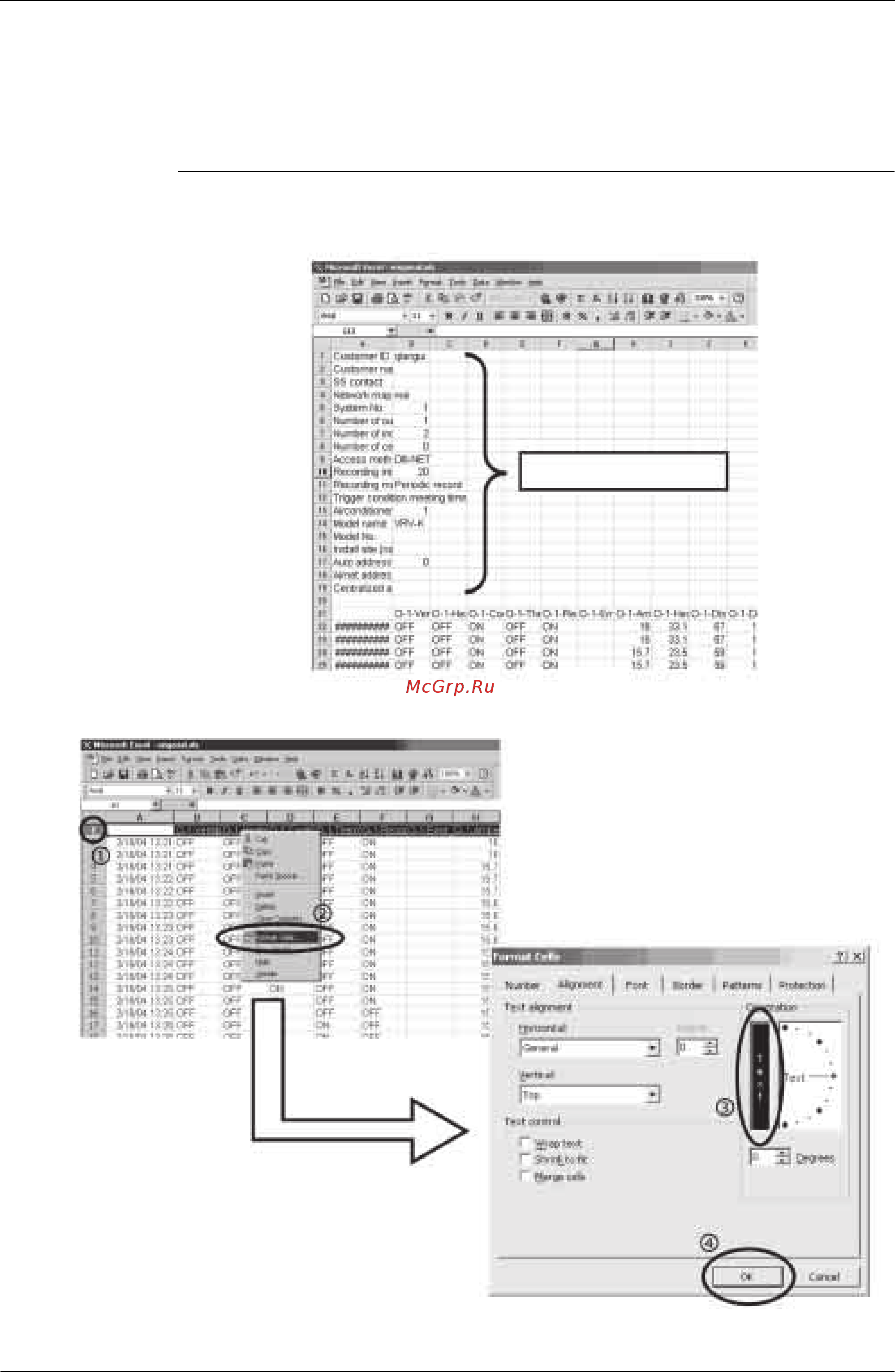

При открытии CSV-конвертирования данных будет выведено окно, показанное
ниже. В этом окне необходимо удалить “Customer data” в строках 1 - 19.
Изменить форматирование в первой строке (название ряда данных).
Удалить данные заказчика.
