SiU30-408 Методы анализа данных
Программа проверки, тип 3, прикладная версия 181

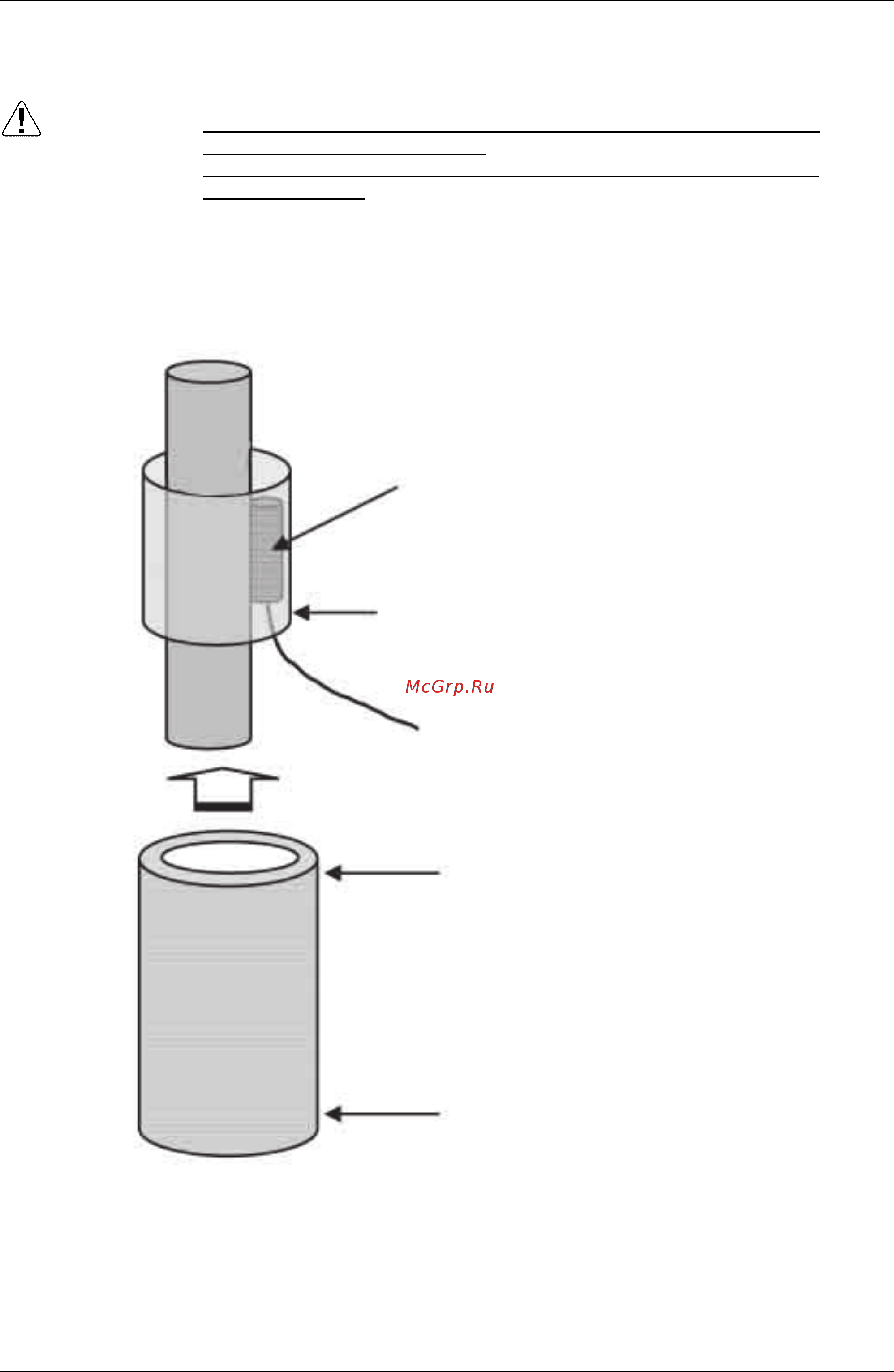

5.5 Способ установки комплекта датчиков
1. Определить положение установки термистора.
2. Прочистить трубопровод. (Удалить возможный конденсат или грязь из трубы.)
Предостережение
Перед установкой термистора остановите оборудование и проверьте, чтобы
трубопровод не был сильно нагрет.
(Если трубопровод замерз или в нем есть конденсат, то точность измерений
не обеспечивается.)
3. Термистор должен находиться в тесном контакте с трубой и располагаться
параллельно; термистор и трубу плотно обмотайте алюминиевой лентой.
4. Оберните влагопоглощающую изоляционную трубу или аналогичную вокруг
трубы и термистора (чтобы не влияла температура окружающей среды).
5. Свяжите оба конца влагопоглощающей трубы.
Термистор комплекта датчиков
Закрепить алюминиевой лентой.
Стянуть здесь.
Стянуть здесь.
Обернуть влагопоглощающую изоляционную
трубу или аналогичную, и связать оба конца
трубы хомутом.
Труба
