SiU30-408 Местная установка на наружном блоке
Местные установки с пульта дистанционного управления 65
2.2 Использование каждого режима установки
2.2.1 Установка работы заправки дополнительного хладагента
Если нельзя выполнить заправку хладагентов при остановленной работе наружного
блока, привести в действие наружный блок, затем заправить хладагенты из канала
обслуживания запорного клапана трубопровода для жидкости. Для пуска работы
заправки дополнительного хладагента использовать микропереключатель на плате
наружного блока.

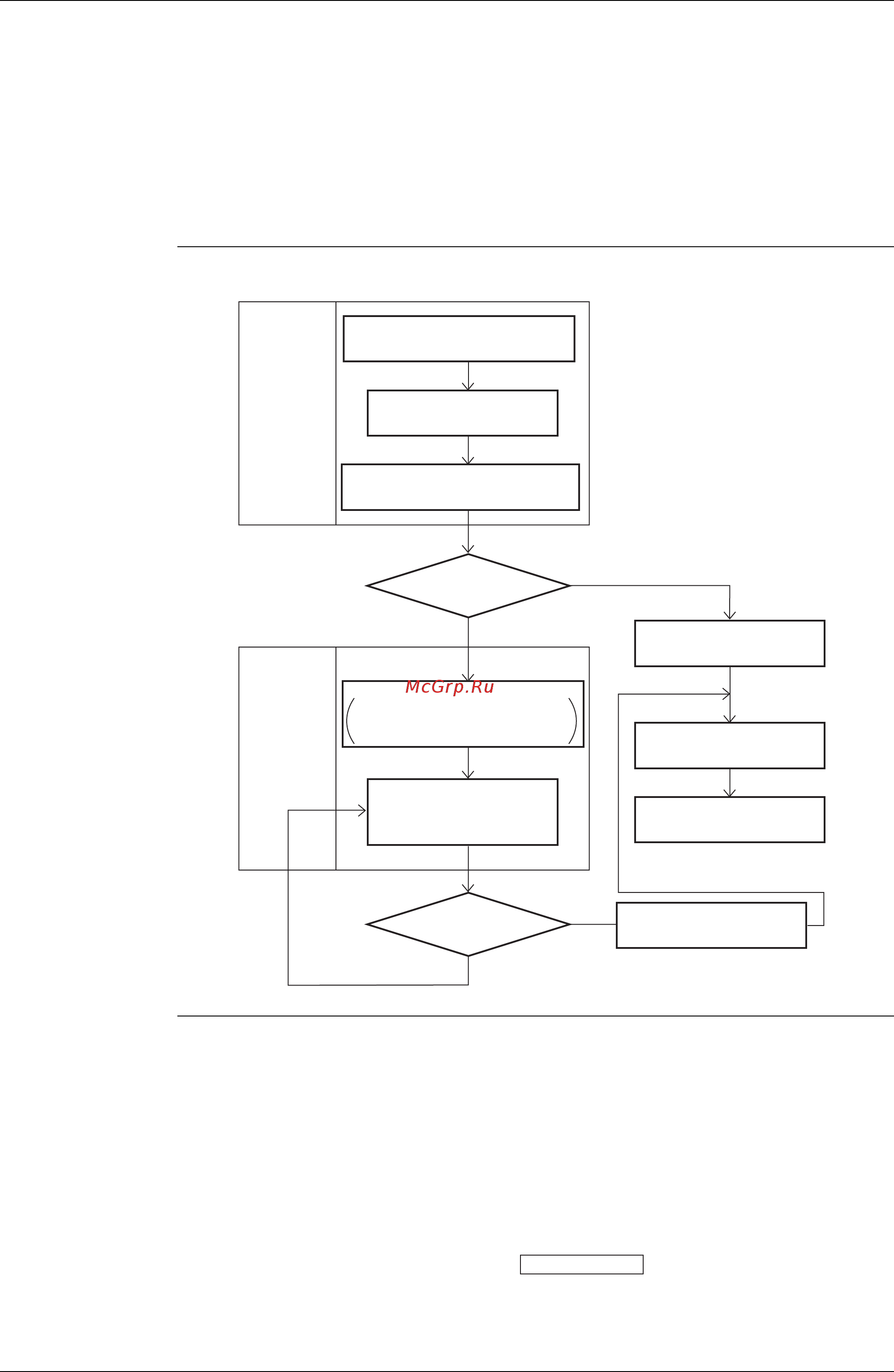

Общий процесс
заправки
хладагента
Дополнительная
заправка
Процедура
выполнения
1. Переключить главный выключатель в положение ВЫКЛ, и заправить хладагент.
Затем включить электропитание внутреннего и наружного блоков.
[Переключать главный выключатель в положение ВЫКЛ и заправлять хладагент
необходимо в остановленном состоянии наружного блока. Затем, заправить
недостающий хладагент в соответствии с этой процедурой. Иной способ
выполнения приведет к неисправности.]
2. Полностью открыть запорные клапаны на стороне газа и запорный клапан уравнивания масла
в случае системы с несколькими наружными блоками, а также полностью закрыть запорный
клапан на стороне жидкости. (В открытом состоянии хладагент нельзя заправлять.)
3. Установить (A) работу заправки дополнительного хладагента в положение ВКЛ в
остановленном состоянии, с помощью (H1P: Слаб.). Начинается
процесс.
(На H2P выводится тестирование (мигает), затем на пульте дистанционного
управления выводятся [Test Operation] ([Тестирование]) и [Under centralized control]
([Централизованное управление].)
Полностью ли заправлен
хладагент?
Полностью ли заправлен
хладагент?
ДА
НЕТ
ДА
НЕТ
Открыть запорные клапаны со
стороны жидкости и газа.
Открыть запорный клапан со
стороны жидкости.
Снять заправочный шланг.
Дополнительная заправка хладагента
выполнена.
Начните работу блока в режиме
дополнительной заправки (Режим
установки 2: Более подробные
данные см. далее.)
ШАГ 1
Дополнительная
заправка R410A в
состоянии
остановки
компрессора.
ШАГ 2
Дополнительная
заправка R410A
при работе
компрессора.
Проверьте закрытие запорных клапанов на
стороне жидкости и газа, а также запорных
клапанов трубопровода выравнивания.
Откройте запорный клапан со стороны газа.
Закройте запорный клапан со стороны
жидкости. Откройте запорный клапан
выравнивания для системы с несколькими
наружными блоками.
Выключите питание.
Заправьте хладагент в жидком состоянии из
канала обслуживания запорного клапана на
стороне жидкости.
Setting Mode 2
