Характеристики и функции системы HRV SiU30-408
232 Приложение

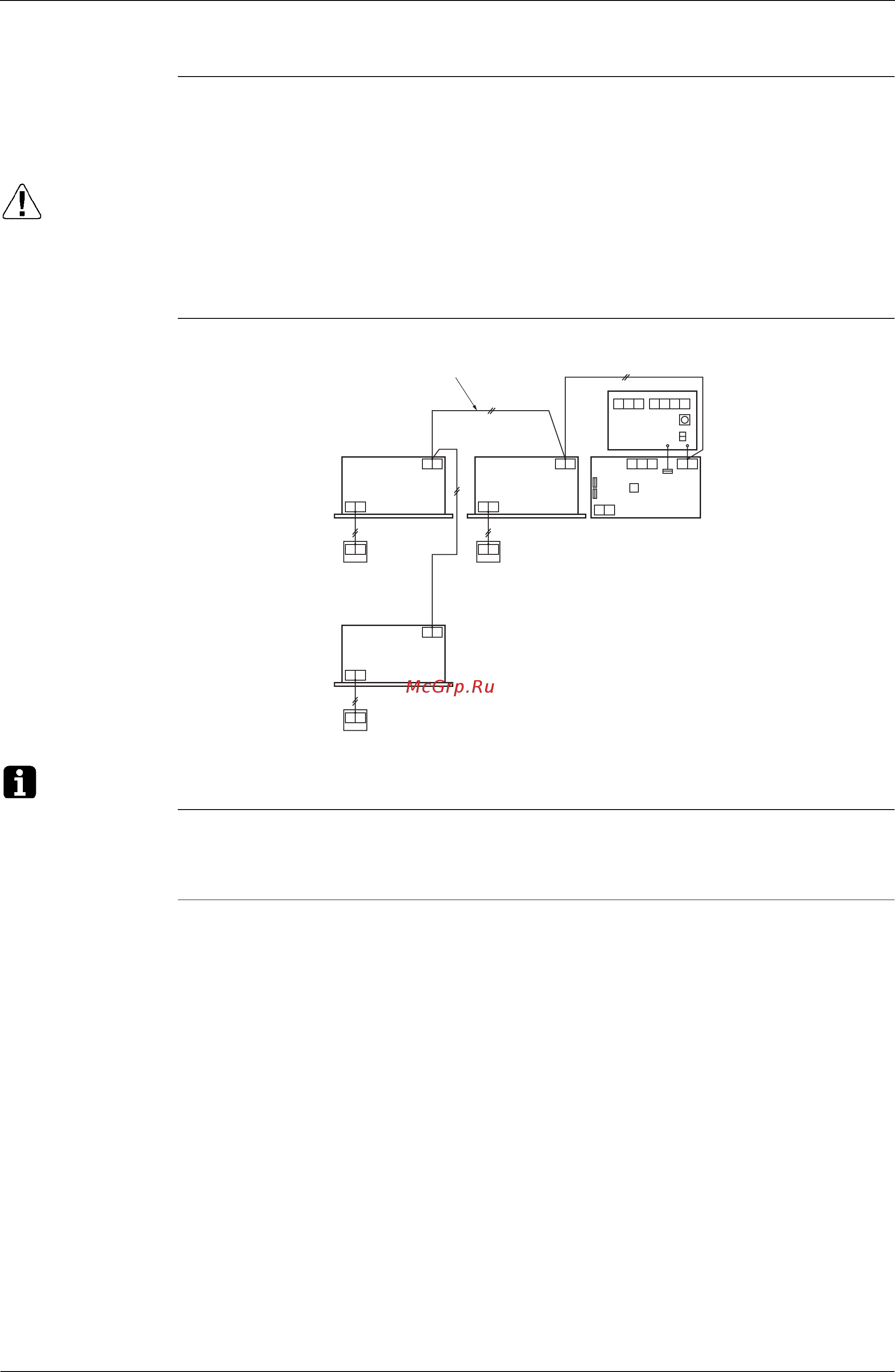

7.1.5 Сблокированная работа с 2 и более группами системы VRV
Назначение
ифункции
Когда блок HRV сблокирован с 2 и более группами внутренних блоков, блок HRV
работает, если работает один из внутренних блоков в группе. Блок HRV может также
работать независимо с помощью пульта дистанционного управления внутренним
блоком, даже если внутренний блок не работает.
Предостережения:
1. Для централизованного управления не требуется устанавливать N° группы.
2. Один адаптер PCB для пульта дистанционного управления следует установить
водном из блоков, подсоединенных к центральной линии передачи данных.
(При установке адаптера PCB для пульта дистанционного управления внутренним
блоком, выберите применимый номер модели устанавливаемого адаптера PCB.)
Пример
проводки
управления
Примечание: Проводка центральной линии передачи данных может иметь максимальную длину 1000 м.
Установка
переключателей
блока HRV
Начальная установка с пульта дистанционного управления внутренним блоком или
блоком HRV.
Требуемые
дополнительные
аксессуары
Адаптер PCB для дистанционного управления: KRP2A61
X9A
X10A
X11A
J1 J2 F1 F2
P1 P2
JC
B1 B2 BC
W1 W2 W3 W4
SS1
F1 F2
P1 P2
P1 P2
F1 F2
P1 P2
P1 P2
F1 F2
P1 P2
P1 P2
Максимум до 1000 м
Внутренний
блок
Внутренний блок
Внутренний блок Блок HRV
Пульт дистанционного управления
внутренним блоком
Пульт дистанционного управления внутренним блоком
(HC0027)
KRP2A1
(Установлен в
блоке HRV)
