SiU30-408 Характеристики и функции системы HRV
Приложение 233
7.2 Система централизованного управления
7.2.1 Совместная/индивидуальная работа [Унифицированный пульт
ВКЛ/ВЫКЛ - DCS301B61]
Назначение
ифункции
Один пульт может совместно или индивидуально “ВКЛ/ВЫКЛ” 16 групп блоков.
Кроме того, до 4 пультов можно установить на одной централизованной линии
передачи данных (в одной системе), что позволяет выполнять управление группами
в количестве до 64 групп. (16 групп × 4 = 64 группы)
Режим вентиляции будет выбран автоматически.
Предостережения:
1. Необходимо присвоить номер группы централизованного управления каждому
внутреннему блоку и блоку HRV.
2. В этой системе управления работа блока HRV не сблокирована с работой внутреннего
блока. Если необходимо сблокировать работу, выберите другую систему управления.
Установка
переключателей
блока HRV
Требуется начальная установка с пульта дистанционного управления внутренним блоком
или блоком HRV.
Изменения не требуются. (в соответствии с заводской установкой)
Требуемые
дополнительные
аксессуары
Пульт дистанционного управления (только при использовании) BRC301B61

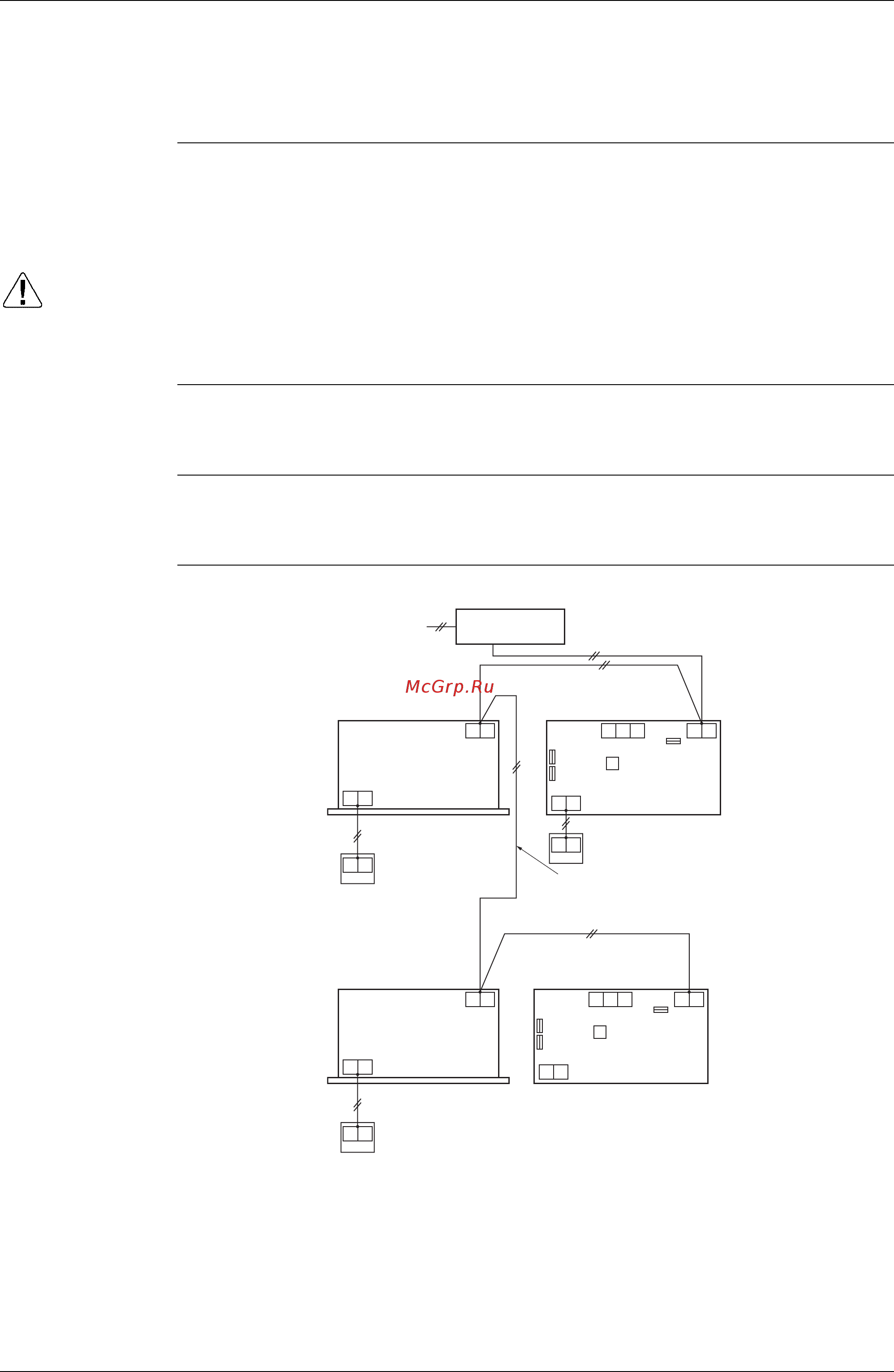

Пример
проводки
управления
X9A
X10A
X11A
J1 J2 F1 F2
P1P2
JC
SS1
F1 F2
P1P2
P1P2
P1P2
X9A
X10A
X11A
J1 J2 F1 F2
P1P2
JC
SS1
F1 F2
P1P2
P1P2
Электропитание
Внутренний блок
Внутренний блок
Пульт дистанционного управления внутренним блоком
Блок HRV
Блок HRV
(HC0028)
Унифицированный
пульт Вкл/Выкл
Пульт дистанционного
управления блоком HRV
Соединительная
линия может иметь
максимальную длину
1000 м.
Пульт
дистанционного
управления
внутренним
блоком
