Адаптеры для подсоединения кондиционеров SiU30-408
220 Приложение
5.4 Адаптер-расширитель DIII-NET <DTA109A51>
Хотя D-BACS обеспечивает управление до 64 групп и 128 внутренних блоков в системе
VRV от одного пульта централизованного управления, совместное использование
с DIII-NET обеспечивает управление до 64 групп и 1024 внутренних блоков.

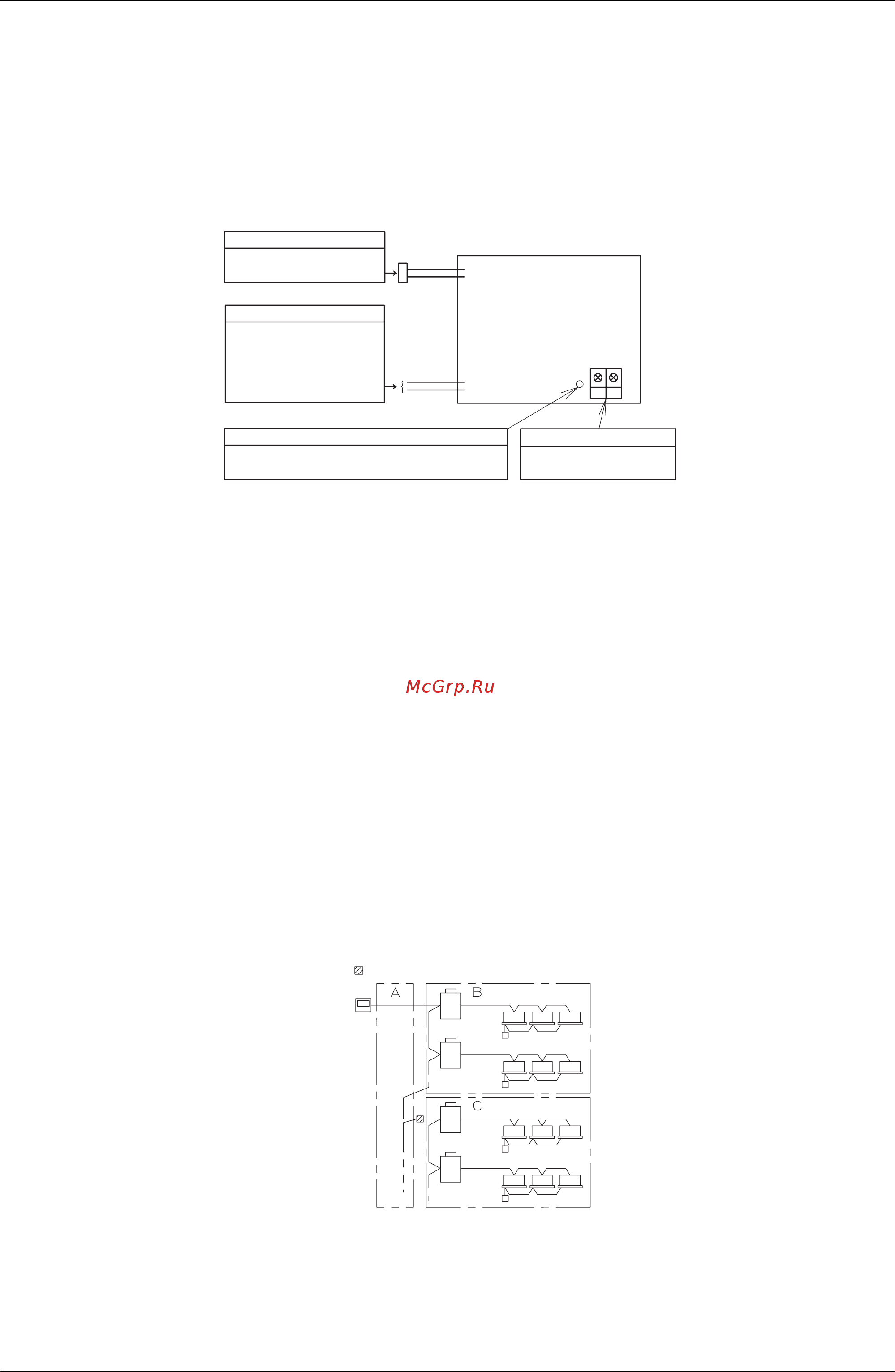

5.4.1 Названия, функции и преимущества компонентов
Увеличение количества блоков централизованного управления внутренними блоками
в системе VRV до 64 групп и 1024 блоков.
Увеличение допустимой длины прокладываемых проводов для больших систем
и повышение гибкости структуры системы.
Защита линий управления благодаря адаптеру-расширителю DIII-NET, что позволяет
при проектировании системы диверсифицировать риски централизованного управления.
Адаптер-расширитель DIII-NET обеспечивает подключение до восьми блоков в
одной линии управления.
Один блок адаптера-расширителя DIII-NET позволяет подсоединить до 10 наружных
блоков и 128 внутренних блоков.
5.4.2 Конфигурация системы
1. Количество блоков централизованного управления может быть увеличено до 64 групп
и 1024 блоков.
(Использование двух пультов централизованного управления увеличивает количество
до 128 групп и 1024 блоков.)
Предел количества подсоединяемых блоков через DIII-NET определяется количеством
блоков с адаптером-расширителем.
На участках B C, максимальное количество подсоединяемых блоков составляет соответственно
128 внутренних и 10 наружных блоков.
F1 F2
X1M
Соединитель электропитания
К соединителю питания
адаптера для наружного блока
Проводка передачи данных (F1, F2)
К клеммной колодке
наружного блока с
ответвлением
(Ответвительная линия)
Информацию см. в разделе "
Проводка".
Индикатор нормальной работы микрокомпьютера (HAP: Зеленый)
Если микрокомпьютер работает нормально, этот
СИД будет мигать.
Клеммная коробка передачи данных
Информацию см. в разделе "
Проводка".
Адаптер-расширитель DIII-NET
Максимум:
128 внутренних блоков
10 наружных блоков
Максимум:
128 внутренних блоков
10 наружных блоков
