SiU30-408 Адаптеры для подсоединения кондиционеров
Приложение 221

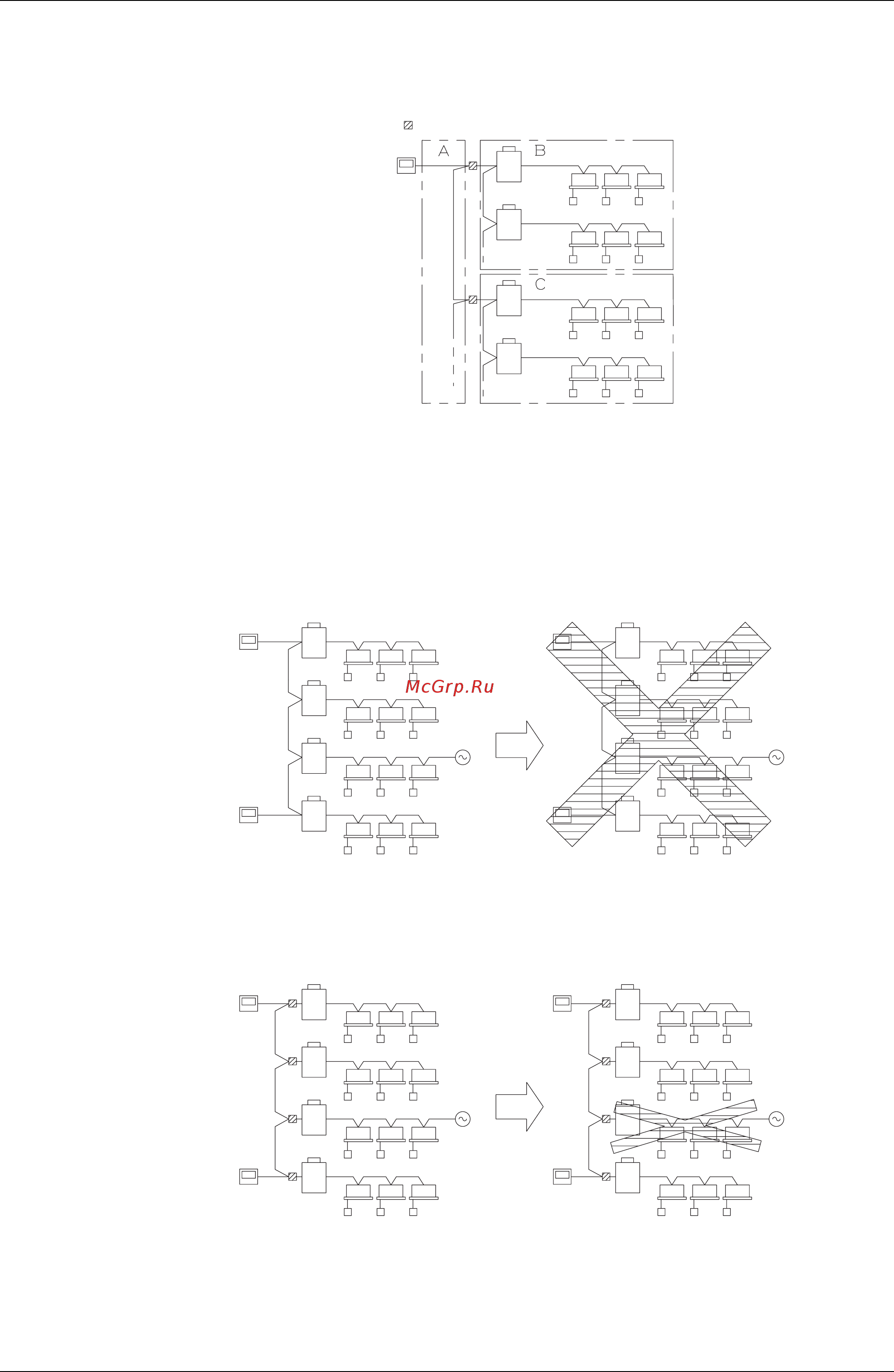

2. Ограничения для монтажа проводки (т.е., максимальное расстояние: 1000 м,
общая длина проводов: 2000 м, максимальное количество ответвлений:
16) должны относиться к каждому блоку адаптера.
На участках A, B и C, допускается соответственно: максимальное расстояние1000 и, м, общая длина
проводов 2000 м и максимальное количество ответвлений 16.
3. Система имеет структуру, позволяющую диверсифицировать риски централизованного
управления.
Обычная система
Дефектная проводка, подача напряжения 220-240 В могут привести к неисправности
системы.
Если используется адаптер-расширитель
Даже если система прекращает работу после адаптера (по схеме), можно исключить
влияние на систему в целом.
Адаптер-расширитель DIII-NET
220 - 240 В пер.т.
220 - 240 В пер.т.
220 - 240 В пер.т.
220 - 240 В пер.т.
