SiU30-408 Методы анализа данных
Программа проверки, тип 3, прикладная версия 183
(Пример) EXIII: Недопустимая температура выпускного трубопровода
Поставленный блок: RSXYJ140KC (исполнение для японского потребителя)
эквивалентен RSXY5K.
Описание неисправности:
Компрессор останавливается из-за недопустимо высокой температуры выпускного
трубопровода (F3), приблизительно один раз в неделю.
Регулирование температуры выпускного трубопровода
Когда температура выпускного трубопровода компрессора достигает значения
Td
−
Tc > 35 °C, то впрыск жидкости ВКЛ. Когда температура выпускного трубопровода
становится Td − Tc < 15 °C, то впрыск жидкости ВЫКЛ. Однако, в течение пяти
минут после запуска компрессора, операции возврата масла или разморозки, впрыск
жидкости производится на всех запущенных компрессорах.
(Td: Темп. выпускного трубопровода., Tc: Эквивалентная температура насыщения
при высоком давлении)

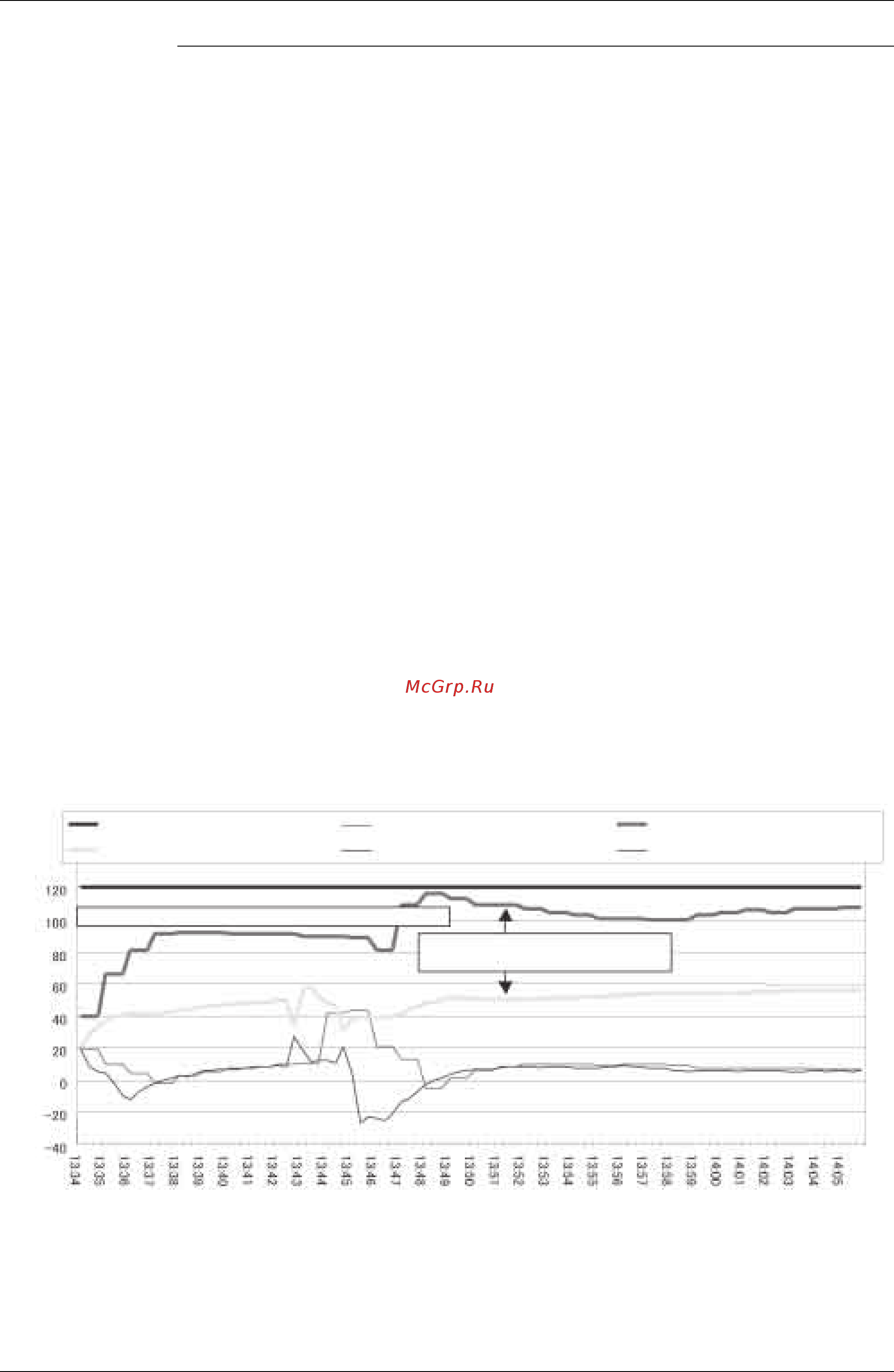

Анализ данных с помощью программы проверки (график показан ниже)
Хотя температура выпускного трубопровода компрессора и достигает
значения
Td − Tc > 35 °C, впрыск жидкости не включается. (В этот момент данные об остановке
компрессора вследствие неисправности не могут быть собраны.)
Причина неисправности
Поскольку компрессор был поставлен с установленным на заводе ПЗУ для блока
тестирования, даже если температура выпускного трубопровода компрессора и
достигает значения Td − Tc > 35 °C, впрыск жидкости не включается. Предполагается,
что температура
выпускного трубопровода возросла из-за длительной работы
компрессора, что вызвало его остановку по неисправности F3 (слишком высокая
температура выпускного трубопровода).
Мера противодействия
Компрессор возвращается в нормальный режим работы путем перезаписи данных ПЗУ.
Впрыск жидкости не ВКЛ.
OUT1 - Термостат 120
Даже несмотря на то, что температура выпускного трубопровода повысилась, впрыск жидкости никогда не ВКЛ.
OUT1 - Темп. конденсации (TC)
OUT1 - Th2: Темп. теплообмена
OUT1 - Темп. испарения (TE)
Когда Td-Tc>35°C, электромагнитный клапан
впрыска должен быть открыт, но он не открыт.
OUT1 - Th3-1: Выпускной трубопровод
OUT1 - 20RT1: Впрыск 1 (INV)
Темп. [°C]
Время
