SiU30-408 Адаптеры для подсоединения кондиционеров
Приложение 219
3. Для одновременного выполнения переключения режима работы и регулирования нагрузки
Можно выполнить одновременное переключение режима работы и регулирования
нагрузки путем установки функционального переключателя SS1 на адаптере в положение
“BOTH”. Однако на адаптере можно установить только один адрес, поэтому “блок
переключения режима работы” и “блок регулирования уровня нагрузки” являются
одинаковыми.
Установить адрес ОХЛАЖДЕНИЕ/ОБОГРЕВ, адрес для регулирования нагрузки и управления
низким уровнем шума, или оба.
Примечание 2: Наружный блок может иметь независимый “адрес ОХЛАЖДЕНИЕ/
ОБОГРЕВ” и “адрес регулирования нагрузки”. Поэтому можно
задать различные диапазоны для “группы режима работы” и
“группы регулирования нагрузки”.
Заводская установка: “ОБА”.

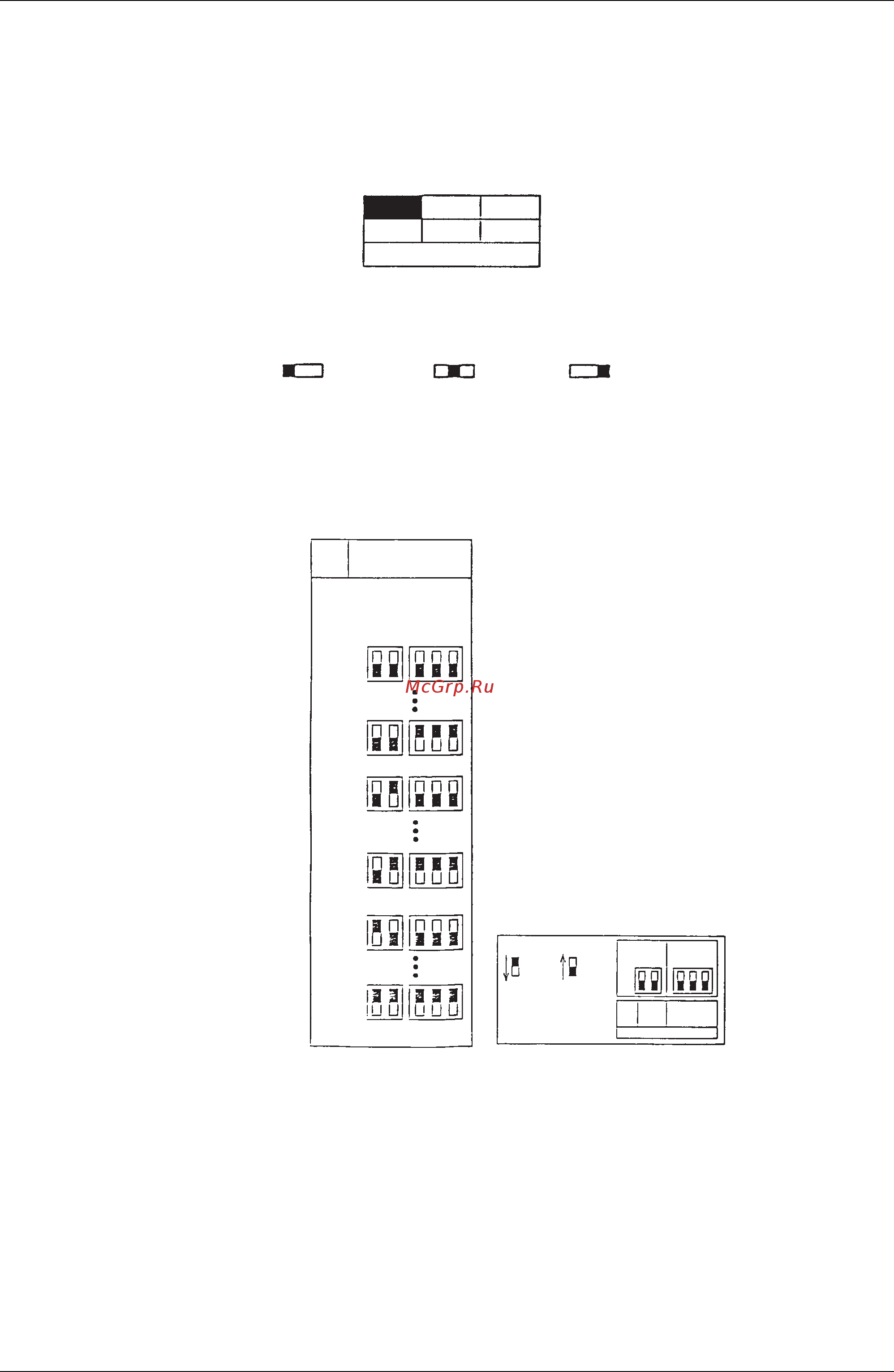

SS1
ОБА
C/H DE
НАЗНАЧЕНИЕ
Слева
(ОБА)
Посредине
(C/H)
Справа
(DE•LOW NOISE)
Рис. 1
N° 0
N° 7
N° 8
N° 15
N° 16
N° 31
: ВЫКЛ : ВКЛ
C/H
АДРЕС РЕГУЛИРОВАНИЯ НАГРУЗКИ
Установка 5-битового
адреса охл./обогрев с
помощью DS1,2
Назначить и установить адреса
охл./обогрев 0-31 для каждого
блока переключателей режима
работы.
Старшие 2
бита DS2
Младшие 3
бита DS1
ЦЕНТР.
N°
МЛАДШИЙ
АДРЕС
