Способ поиска неисправностей SiU30-408
80 Поиск неисправностей

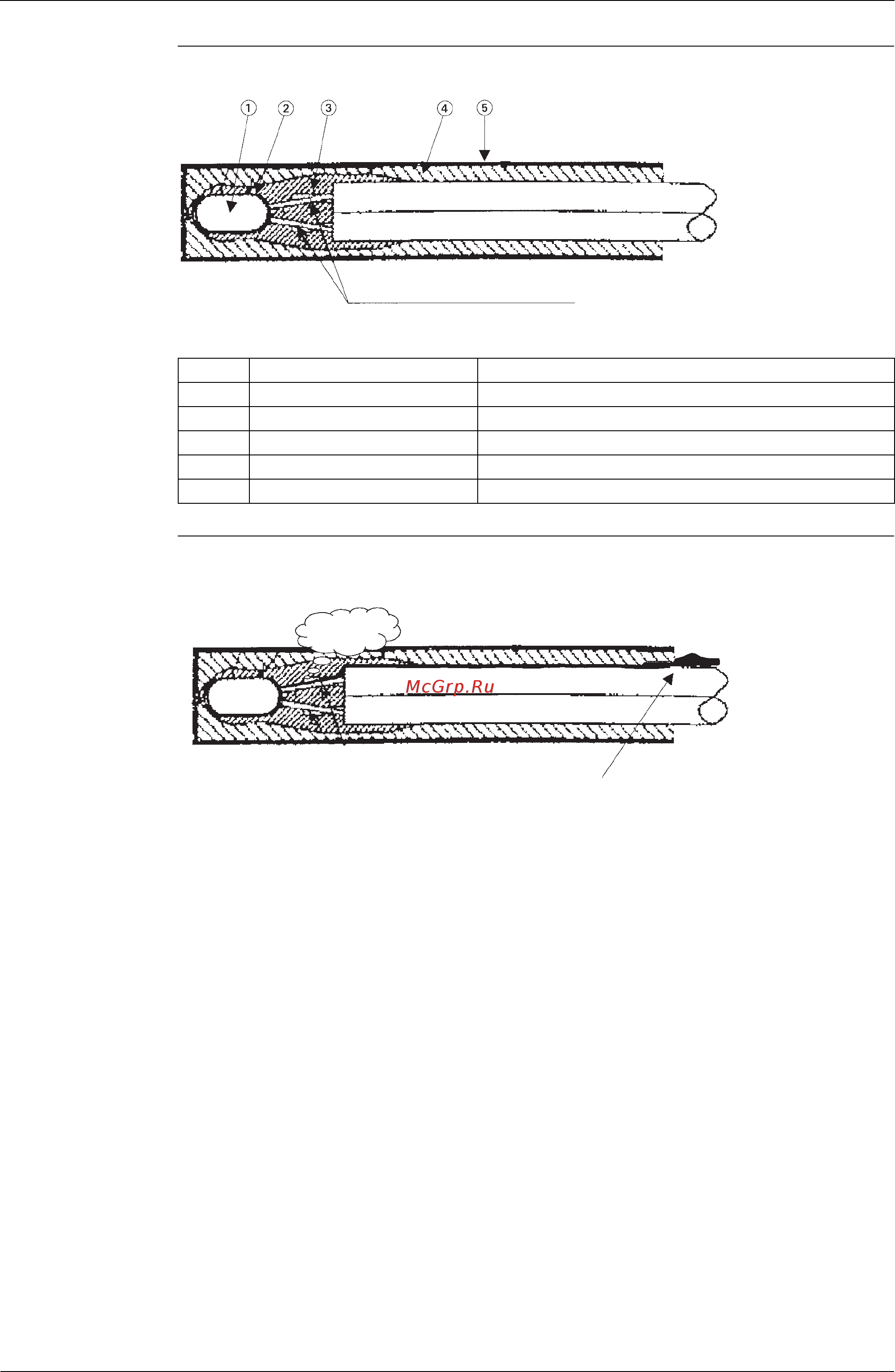

2. Конструкция термистора
Причины
неисправностей
термистора
Пайка (с эвтектическим припоем)
N° Наименование Материал
1 Термистор Окисел металла Стекло Биметаллический провод
2 Покрытие 1 Силиконовый каучук
3 Покрытие 2 Эпоксидная смола
4 Наполнитель Эпоксидная смола
5 Защитная трубка Фосфористая медь
Влага проникает в термистор через зазор между
подводящим проводом и присадочным материалом.
Электролитическая коррозия (перенос закиси меди).
