Сбор и считывание данных в программе проверки SiU30-408
176 Программа проверки, тип 3, прикладная версия
[Ссылка 5]

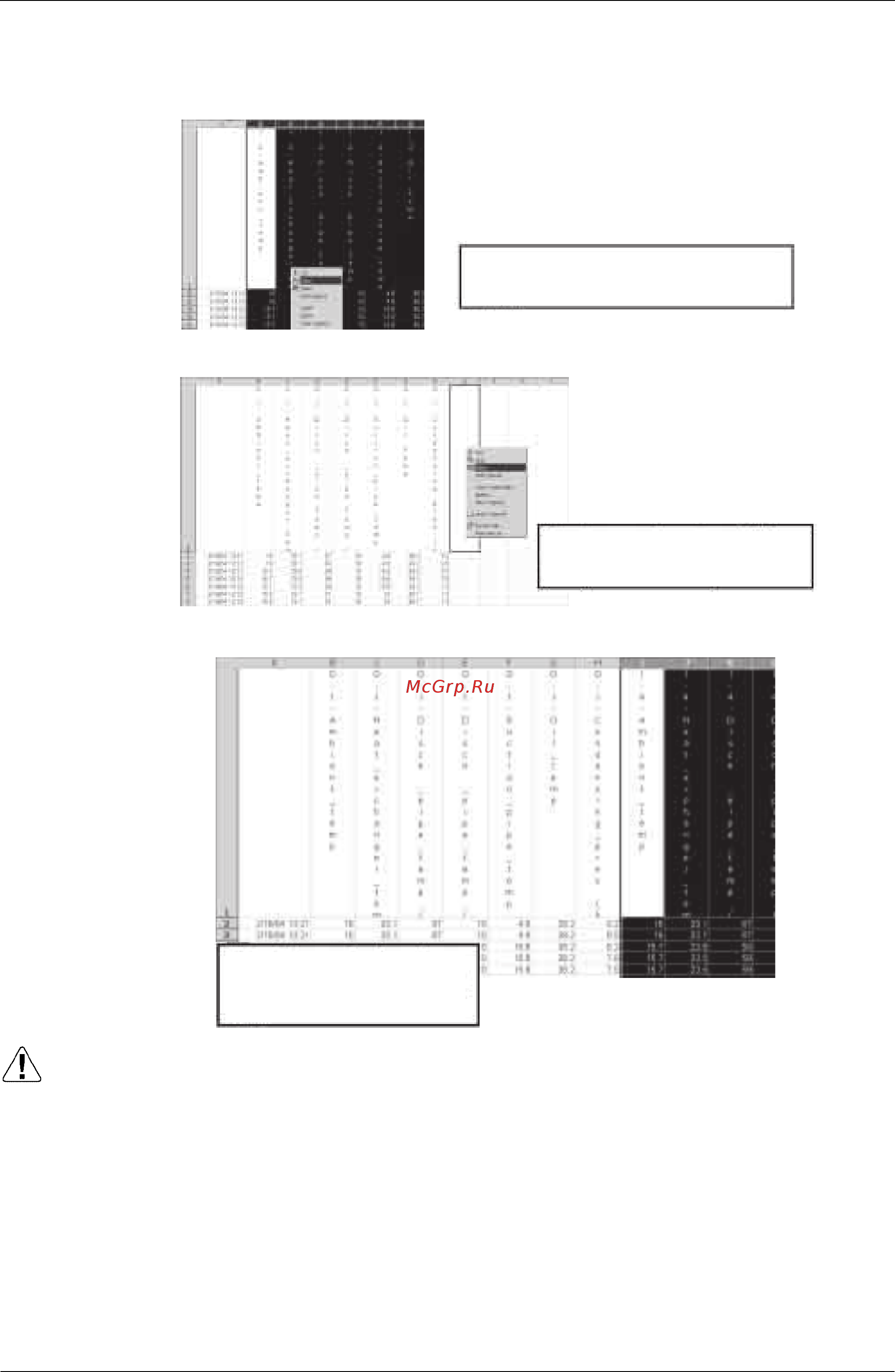

Вывод данных о внутреннем и наружном блоках в одном графике.
Предостережение
Выборка данных о внутренних блоках происходит с 5-минутным интервалом, поэтому они
не синхронизированы во времени с данными о наружных блоках.
Выбирайте выводимые данные на одном и том же графике,
основанном на данных о внутренних блоках, и скопируйте
столбец данных.
Загрузите данные о наружных блоков и щелкните
на место, где нужно вставить данные о внутренних
блоках, затем вставьте данные в это место.
Данные о внутренних и наружных блоках
выводятся на одном и том же листе, что дает
возможность выводить данные в виде графика.
