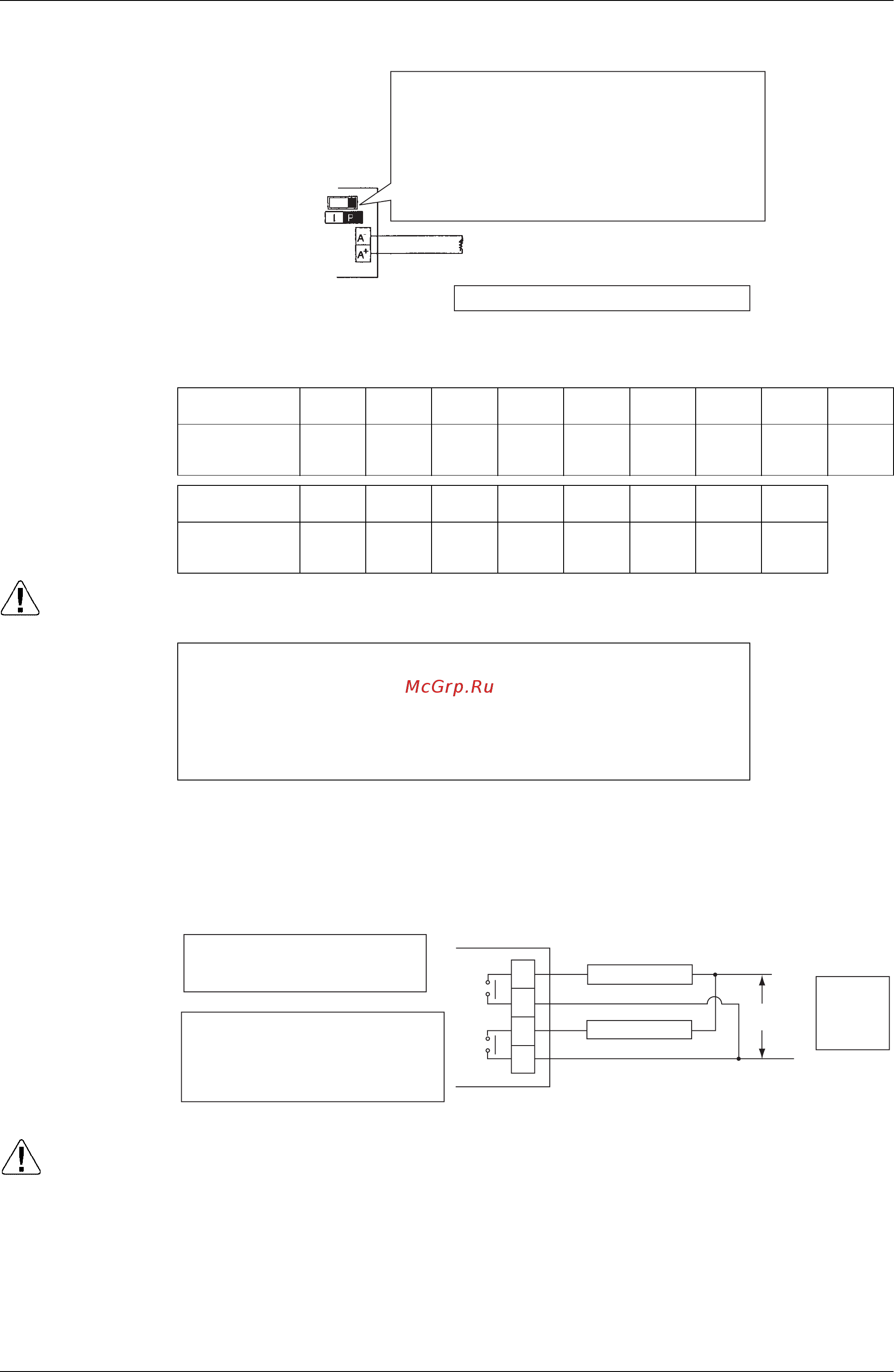

SiU30-408 Адаптеры для подсоединения кондиционеров
Приложение 213
3. Вход установок температуры
Можно сделать установки температуры, соответствующие значениям сопротивления
вдиапазоне от 0 до 135 Ω.
Предостережение
Значения сопротивления относятся к сопротивлению проводки.
4. Выборка сигналов вывода
Выходные клеммы работы в нормальном режиме (W1 и W2) и выходные клеммы
неисправностей (W3 и W4) являются нормальными выходными контактами нулевого
напряжения.
(Допустимый ток равен от 10 мА до 3A для каждого контакта.)
Предостережение
Кабели электропитания 220 ~ 240 В пер.т. необходимо прокладывать в стороне от
входной проводки.
Для выполнения установок температуры с удаленного пульта и
пультадистанционного управления, установите этот переключатель в
положение "Разрешено". (Заводская установка: Разрешено)
Разрешено: Пользуйтесь этим режимом для выполнения установок
температуры с удаленного пульта и пульта
дистанционного управления. (Разрешено последнее
приоритетное управление.)
Запрещено: Пользуйтесь этим режимом только для выполнения
установок температуры с удаленного пульта управления.
(С пульта дистанционного установки температуры не
разрешены.)
НИКОГДА не подавать напряжение на клемму A
+
или A
−
.
Проводной адаптер
KRP2A61 • 62 • 51 • 52
SS2
Устан. темп-ра
(°C)
16 17 18 19 20 21 22 23 24
Значение
сопротивления
(Ω)
0,0~3,4
5,0~
11,6
13,8~
20,0
22,4~
28,4
31,0~
36,4
39,4~
44,8
48,2~
52,8
56,6~
61,2
65,2~
69,4
Устан. темп-ра
(°C)
25 26 27 28 29 30 31 32
Значение
сопротивления
(Ω)
73,8~
77,8
82,4~
85,8
91,0~
94,0
99,4~
102,2
108,6~
110,4
117,2~
119,2
125,8~
127,4
134,2~
140,0
(Технические характеристики проводки)
Типы проводов…Жилы с виниловой оболочкой или кабели
Сечение провода…1,25 - 2,00 мм
2
Общая длина проводов…максимум 70 м
(Предостережение) Чтобы не допустить сбоев, эта проводка должна
быть изолирована от линий электропитания.
Выход нормальной работы (Ry1)
Этот выход ВКЛ при нормальной работе.
Выход неисправностей (Ry2)
Этот выход ВКЛ, если система останавливается
во время неисправности, выдается аварийный
сигнал или сбой при передаче между PCB и
внутренним блоком.
Ry1
Вывод работы
Источник
питания
24 В пост.т.
24 В пер.т.
220 В пер.т.
~240 В
Вывод ошибок
Проводной адаптер
KRP2A61 • 62 • 51 • 52
Ry2
W1
W2
W3
W4
