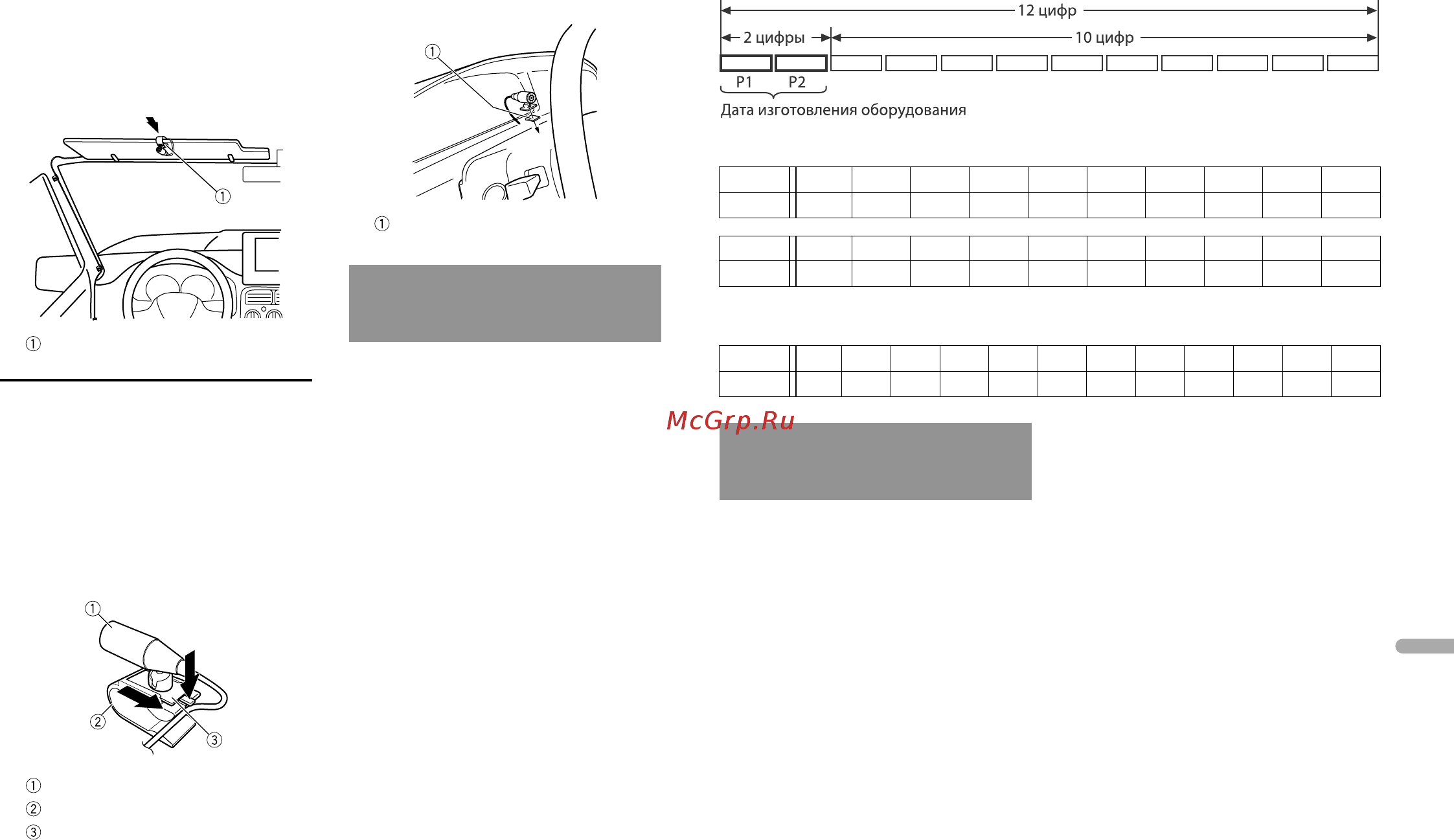

Pioneer STH-80BT [101/104] Установка на рулевую колонку
![Pioneer STH-80BT [101/104] Установка на рулевую колонку](/views2/1722613/page101/bg65.png)
Русский
2 Установите зажим
микрофона на
солнцезащитный козырек.
При опускании
солнцезащитного козырька
распознавание голоса
ухудшается.
Зажим микрофона
Установка на
рулевую колонку
1 Сдвиньте основание
микрофона, чтобы
отсоединить его от зажима
для микрофона.
Микрофон
Зажим микрофона
Основание микрофона
2 Установите микрофон на
заднюю часть рулевой
колонки.
Двусторонняя лента
Авторское право и
товарные знаки
Bluetooth
Bluetooth® (слово и логотипы)
является зарегистрированным
товарным знаком и принадлежит
компании Bluetooth
SIG, Inc.; использование
PIONEER CORPORATION этих
товарных знаков разрешено
соответствующей лицензией.
Прочие товарные знаки и
торговые наименования
принадлежат соответствующим
владельцам.
T-Kernel 2.0
Данный продукт использует
код источника T-Kernel 2.0
по лицензии T- License 2.0,
предоставленной форумом
T-Engine (www.tron.org).
Технические
характеристики
Общие
Источник питания: 14,4 В пост.
тока (допустимый диапазон от
10,8 В до 15,1 В)
Система заземления: Заземление
отрицательного полюса
Максимальный потребляемый
ток: 10,0 A
Размеры (Ш × В × Г):
DIN
Шасси: 178 мм × 100 мм ×
165 мм
Передняя панель: 188 мм ×
125 мм × 33 мм
D
Шасси: 178 мм × 100 мм ×
165 мм
Передняя панель: 171 мм ×
125 мм × 25 мм
Масса: 1,2 кг
Аудио
Максимальная выходная
мощность:
• 50 Вт × 4 канала/4 Ω (без
сабвуфера)
• 50 Вт × 2 канала/4 Ω + 70 Вт ×
1 канал/2 Ω (для сабвуфера)
Номинальная выходная
мощность:
22 Вт × 4 (от 50 Гц до 15 000 Гц,
суммарное значение
коэффициента нелинейных
искажений 5%, нагрузка 4 Ω
для обоих каналов)
Серийный номер
Н
а этом рисунке показана информация о месяце и годе изготовления устройства.
P
1 - Год изготовления
P
2 - Месяц изготовления
Год 2001 2002 2003 2004 2005 2006 2007 2008 2009 2010
Символ A B C D E F G H I J
Год 2011 2012 2013 2014 2015 2016 2017 2018 2019 2020
Символ K L M N O P Q R S T
Месяц 1 2 3 4 5 6 7 8 9 10 11 12
Символ A B C D E F G H I J K L
Ru
15
