Pioneer STH-80BT [93/104] Установка планшета в держатель
![Pioneer STH-80BT [93/104] Установка планшета в держатель](/views2/1722613/page93/bg5d.png)
Русский

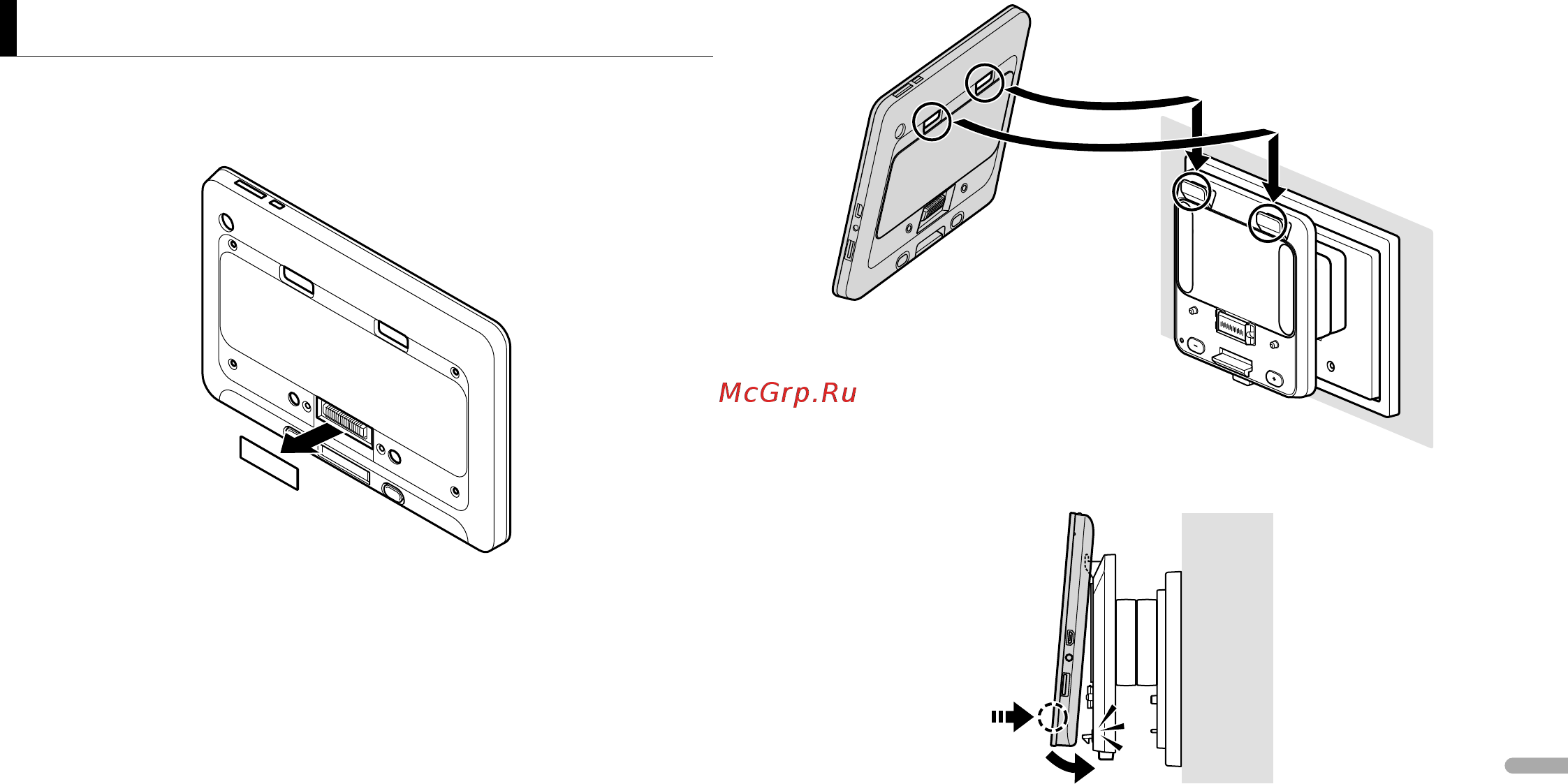

Установка планшета в держатель
Прикрепляемый планшет: SDA-8TAB, SDA-80TAB (приобретается
отдельно)
1 Снимите крышку с разъема отсоединения.
2 Удерживая планшет обеими руками, повесьте планшет на
верхние крепления держателя.
3 Прижмите планшет до щелчка.
Ru
7
