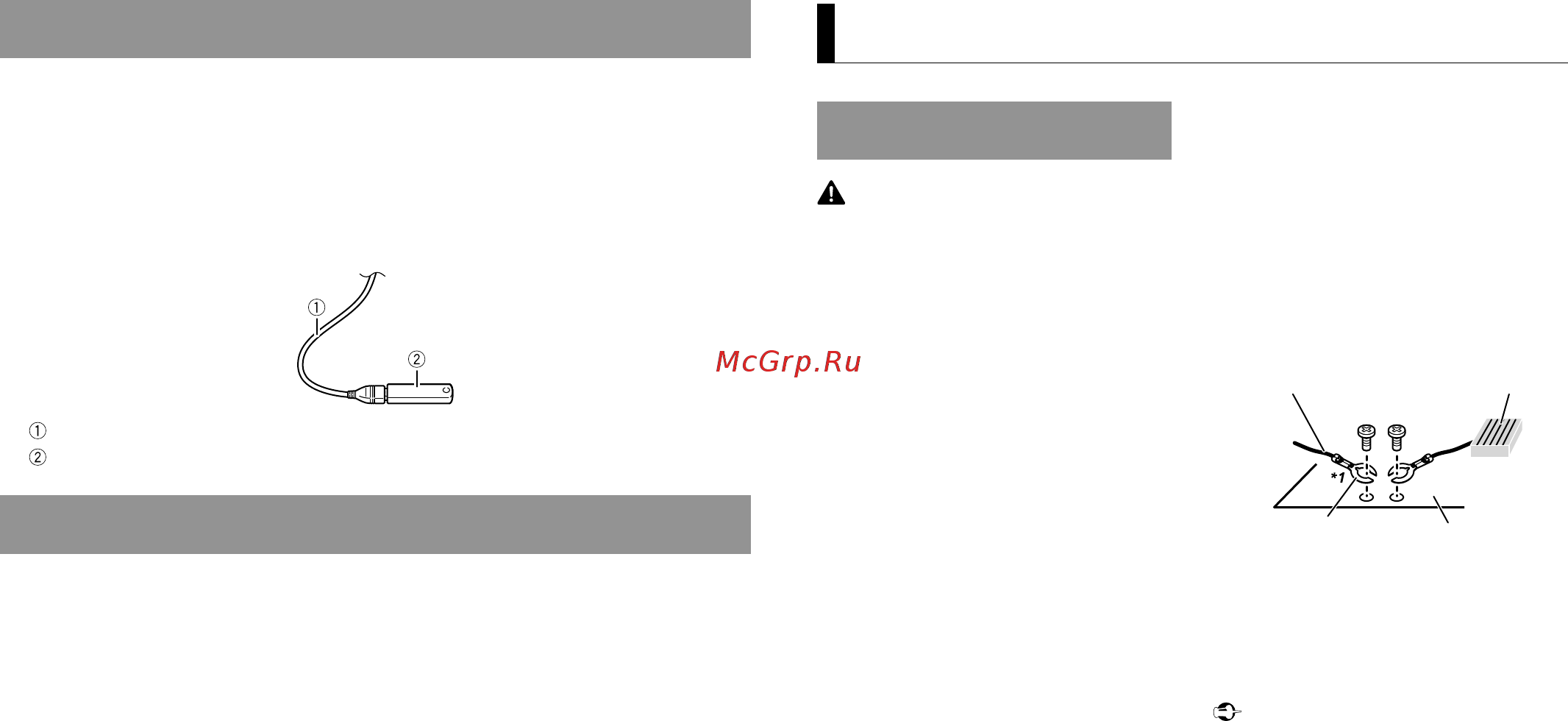

Подключение накопителя USB
1 Подключите накопитель USB к кабелю USB.
ПРИМЕЧАНИЯ
• Этот продукт может не работать с оптимальной производительностью
с некоторыми накопителями USB.
• Подключение с помощью концентратора USB не поддерживается.
• Для подключения требуется кабель USB.
Кабель USB
Накопитель USB
Отключение накопителя USB
1 Отключите накопитель USB от кабеля USB.
ПРИМЕЧАНИЕ
Перед извлечением накопителя USB убедитесь, что доступ к данным на
нем не осуществляется.
Подключения/Установка
Подключения
ПРЕДУПРЕЖДЕНИЕ
• Если выход динамика
используется 4 каналами,
используйте динамики
мощностью более
50 Вт (максимальная входная
мощность) и сопротивлением
от 4 Ω до 8 Ω (значение
сопротивления). Не используйте
для данного устройства
динамики с сопротивлением
1-3 Ω.
• Когда выход заднего динамика
используется сабвуфером
с сопротивлением 2 Ω,
используйте динамики
мощностью более 70 Вт
(максимальная входная
мощность).
* См. подключения для выбора
соответствующего способа
подключения.
• Черный кабель предназначен
для заземления. При установке
данного устройства или
усилителя (приобретается
отдельно) сначала подключите
провод заземления. Убедитесь,
что провод заземления
правильно подключен к
металлическим частям
кузова автомобиля. Провода
заземления усилителя и
данного устройства или другого
оборудования должны быть
подключены к автомобилю
отдельно с помощью разных
винтов. Ослабление или
выпадение винта провода
заземления может привести к
пожару, образованию дыма или
неисправности.
Провод заземления
УСИЛИТЕЛЬ
Другие устройства
(Другое электронное
устройство в
автомобиле)
Металлические
детали кузова
автомобиля
*1 Не прилагается к данному
устройству
Важно
• При установке данного
устройства в транспортном
средстве, когда ключ зажигания
не находится в положении
ACC (аксессуар), отсутствие
подключения красного кабеля к
терминалу, который фиксирует
положение ключа зажигания,
может привести к разрядке
аккумулятора.
10
Ru
