Überprüfen der Funktionsfähigkeit
Nach Anschluss und Einbau vergewissern Sie sich anhand
folgender Punkte, dass das Gerät normal funktioniert.
1 Prüfen Sie Anschluss und Einbau erneut.
HINWEIS
Prüfen Sie, ob Anschluss und Einbau fehlerfrei erfolgt sind, und vergewissern
Sie sich, dass alle Anschlüsse sicher hergestellt wurden.
2 Bringen Sie das Tablet an der Halterung an.
3 Schalten Sie die Zündung ein.
4 Prüfen Sie die Funktionsfähigkeit dieses Geräts.
5 Prüfen Sie die Stromversorgung und schalten Sie die Zündung
aus, bevor Sie mit dem nächsten Vorgang fortfahren.

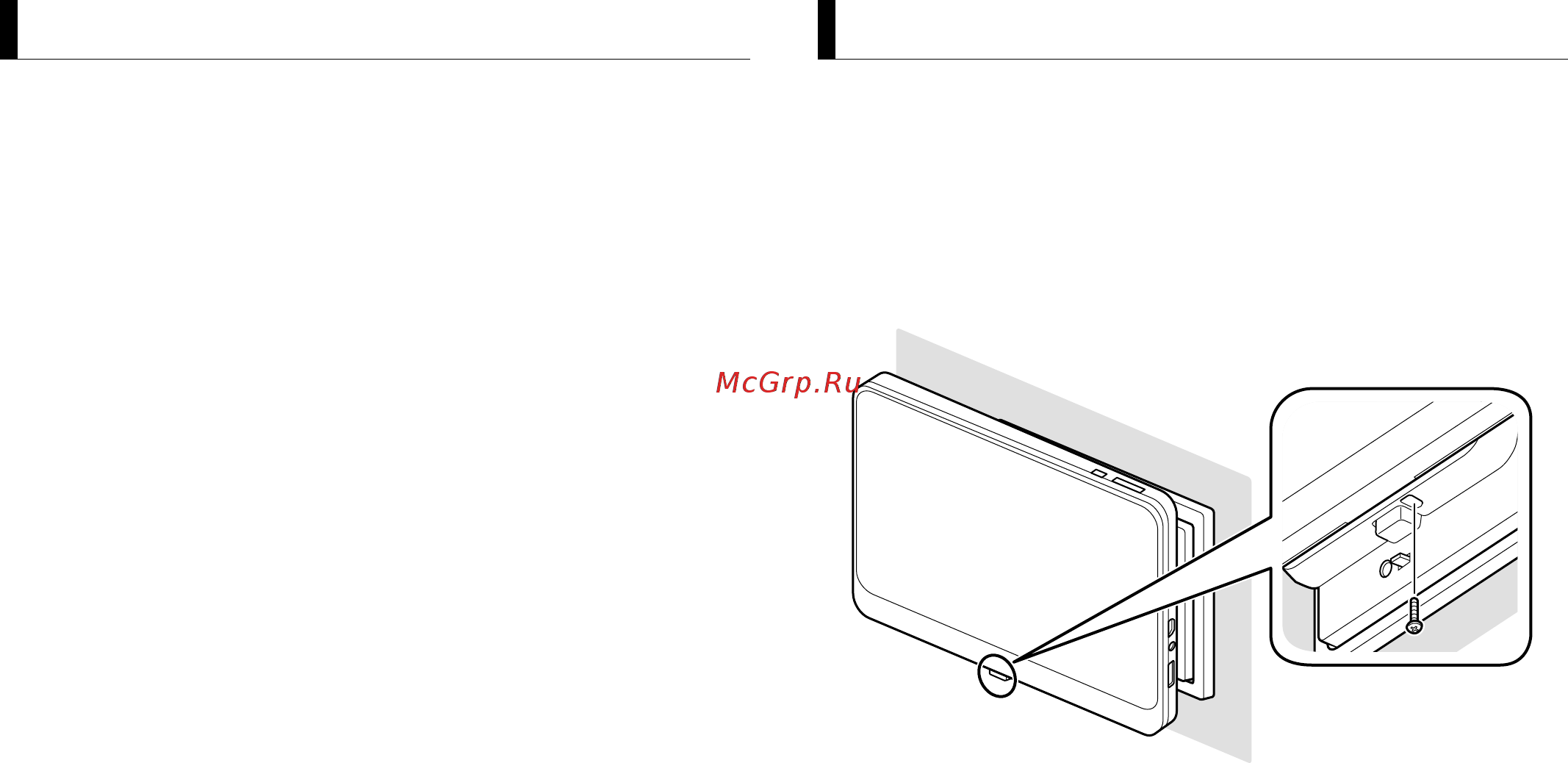

Befestigen des Tablets an der Halterung
1 Bringen Sie das Tablet an der Halterung an und drehen Sie dann
die mitgelieferte herausdrehbare Schraube in das Schraubenloch
unten an der Halterung.
HINWEISE
• Wenn Sie das Tablet nicht abnehmen müssen, befestigen Sie es mit der
mitgelieferten herausdrehbaren Schraube an der Halterung.
• Bewahren Sie die herausdrehbare Schraube an einem sicheren Ort auf, falls
Sie sie entfernen.
8
De
